 Modifikace pro DE1121
Vydáno dne 21. 03. 2008 (461 přečtení)
tedy pro externí LW/MW anténu

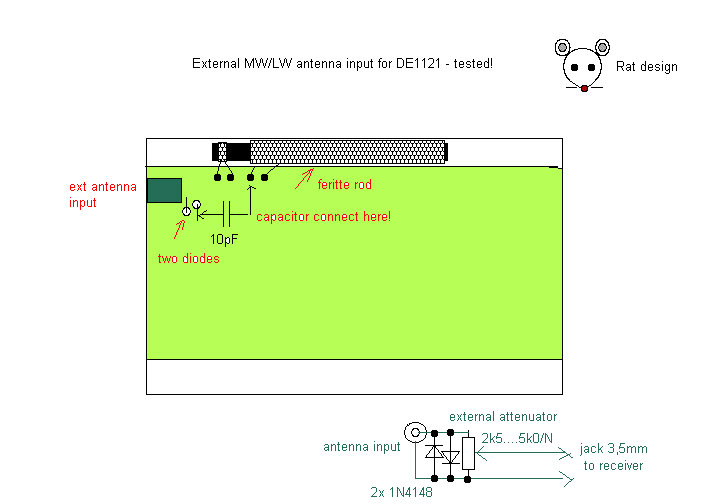

 Takže jelikož nemám digifoťák, musel jsem to nakreslit. Na celou věc stačí keramický kond cca 10pF nebo něco kolem, můžetesi to vyzkoušet. Zahájíte tím, že rozděláte Degena, má to šest šroubků, jeden je skovaný pod teleskopem, a jeden taky v díře na baterky! Nevyšroubujte si omylem ten větší u antenního konektoru, ten drží teleskop! Tím se ty dekly "rozlezou": nyní opatrně vysunete konektor s třema drátkama co vede od kolečka ladění. Víc nepotřebujete, neb pak už můžete posunout díly tak, abyste se dostali na potřebné místo. Samozřejmě to nebudete soplit pistolpájkou, neb byste mohli něco zničit! (....samozřejmě jsem to soplil pistolpájkou neb mikropájku jsem kamsi dal a nenašel, ovšem vám to nedoporučuju, nemuseli byste mít tolik štěstí jak já, hi).
Neptejte se mne, jak jsem na to zapojení přišel, nechci vás děsit... nicméně to funguje a zdá se, že na jiné bandy to nemělo vliv asi hlavně proto, že vazební kapacita je malá a indukčnost feritky a vstupní odpor jfetu naopak veliký...
Samozřejmě, že to pak stejně přijímá i na feritku, ale ta citlivost na samotný ferit je tak mizerná, že když tu nemám místní silné vysílače, ani se ten příjem na ferit po připojení longwire nebo preselektoru moc neprojevuje.
Ostatně můžete toho naopak využít a otočit ten přijímač tak, aby se místní stanice dostala do minima feritky a tím se utlumila, že.
Jelikož pak nefunguje vnitřní atenuátor, po kterým je stejně prd neb jinak by neměl tři polohy, doporučuju postavit ten na obrázku: jeho regulace je pak jemnější a plynulá. Navíc tam jsou ochranné diody proti statice, ale moc na ně nespoléhejte! Jo..a taky ho logicky můžete vyžít i na KV například, že...
Vyzkoušel jsem to s antenou longwire asi 40m přes balun a také pak přes krysí preselektor a oboje fungovalo. Ovšem přes preselektor není ladění tak ostré zvláště při silných signálech, neb to na ten ferit přece jenom něco přijímá - na druhé straně jeho odpojování aniž by se musel použít další konektor, který byste taky těžko kam cpali, by nebylo jednoduché!
Pokud byste "nacpali", řešilo by se to tak, že by se na konektory od feritu (ty dva vpravo co vedou od velké cívky) dal odpor asi 1M a ferit by se zasunutím do toho extra konektoru od toho odpojil! jako zátěž by pak byla ne cívka ale jen ten odpor 1M. To jsem zkoušel taky a lze to, ale nechtěl jsem v tom dělat díry do kastle a podobně....
Nicméně je tohle moje zjednodušené řešení furt lepší, jak rezavým drátem do voka nebo pletací jehlou do ucha... konečně je totiž pak na DV/SV aspoň něco slyšet, hi!
