Jak předělat zesilovač od Hamy

Jak předělat zesilovač od Hamy
Vydáno dne 01. 07. 2009 (581 přečtení)

Poslal Honza "JJU"

79FD0244 Univerzální zesilovač (mono) k MP3, radiu, noteboku...

Dostal jsem malé stereo reproduktory k počítači Hama CS575.
Jedny podobné už mám. Takže co s nimi...

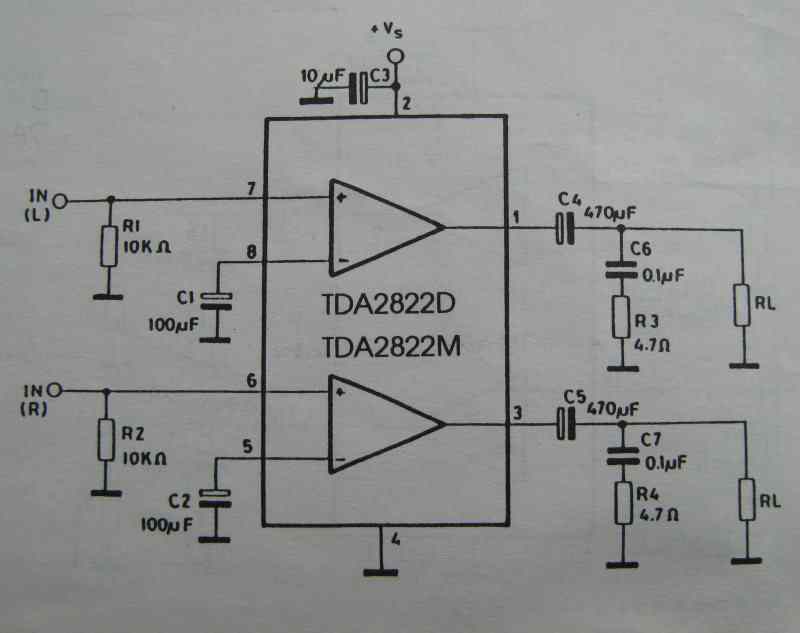

Zakladem zesilovače je IO TDA2822M. Nový stojí 8kc, takže
v případě odbouchnutí při úpravě žádná tragédie.
Původní stereo zesilovač jsem předělal na mono můstkový
zesilovač. Dva kondenzátory 10k a 10u potřebné k úpravě,
jistě každý najde v šuplíku.(Čtyři kondenzátory získáme.)

Po rozdělání skříňky jsem odpájel vývody pro druhý reproduktor,
výstupní vazební kondenzátory propojil (zkratoval), zapojil
přívody repra mezi piny 1 a 3 IO a odpojil konektor na sluchatka.
(Případně lze konektor použít po zapojení jako vstup zesilovače.)
Ve vstupní části jsem C2 vyměnil za C-10K, C1 vyměnil za C-10u
a zapojil mezi piny 8 a 5 IO. Pin 6 IO jsem spojil s pin 4.
Z potenciometru hlasitosti jsem použil pouze jednu polovinu.
Vstupni oddelovaci odpory jsem připojil na tento potenciometr.
Výstup potenciometru jsem zapojil do vstupu IO pin 7.
Po úpravě zkontrolujeme klidový odběr zesilovače cca 10mA.

Reprosoustava není kvalitní, ale při bastleni například audionu
a použití jako zesilovače nf signálu plně vyhovuje.
Vyjmutou desku se zesilovačem lze případně použít kdekoliv jako
vestavný modul...
