 Reflexní přijímač s jedním tranzistorem
Vydáno dne 01. 07. 2009 (628 přečtení)
zatím jen na inspiraci

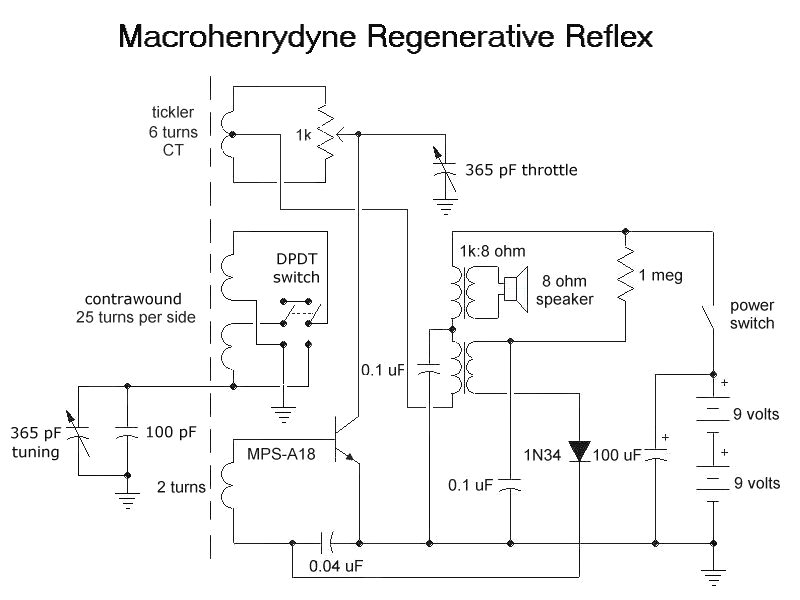

Tento přijímač používá "Mac" v DX soutěžích příjmu MW stanic na přijímače s jedním zesilujícím prvkem v USA. Onehdy jsem s ním psal, takže posléze uvedu vlastní verzi (z materiálu z ekodvora, nikoli z prodejen, že...) a taky odkazy na další jeho a podobné konstrukce, kde jsou i snímky. Účelem zapojení je vytáhnout s pomocí jednoho prvku co největší zesílení a citlivost, takže se tranzistor používá jako vf zesilovač se zpětnou vazbou i jako nf zesilovač a dioda má předpětí! Jelikož uvedený tranzistor u nás nikdo neprodává (jak jinak) tak jsem našel podobný typ co chci zkusit: 2SC945 co mají v GESu. (Jde o to, aby byl na vf, měl velký h21e a naopak nízký šum v přijímaném pásmu.)
( Celý článek | Autor: Krysatec |
Počet komentářů: 7 |
Přidat komentář |
  )
|
| Původní web | |
| Kalendář | |
| Brno ONLINE | |
|
Tento přijímač používá "Mac" v DX soutěžích příjmu MW stanic na přijímače s jedním zesilujícím prvkem v USA. Onehdy jsem s ním psal, takže posléze uvedu vlastní verzi (z materiálu z ekodvora, nikoli z prodejen, že...) a taky odkazy na další jeho a podobné konstrukce, kde jsou i snímky. Účelem zapojení je vytáhnout s pomocí jednoho prvku co největší zesílení a citlivost, takže se tranzistor používá jako vf zesilovač se zpětnou vazbou i jako nf zesilovač a dioda má předpětí! Jelikož uvedený tranzistor u nás nikdo neprodává (jak jinak) tak jsem našel podobný typ co chci zkusit: 2SC945 co mají v GESu. (Jde o to, aby byl na vf, měl velký h21e a naopak nízký šum v přijímaném pásmu.)
