v lepším provedení

reflexdodatek Po napsání článku o přijímači Toma Polka "Macrohenrydyne" mi to nedalo, a i
když jsem neměl MPSA18, začal jsem něco zkoušet. Pořád se mi totiž nezdálo
řízení zpětné vazby a menší citlivost na vyšších kmitočtech. Napadlo mne jiné

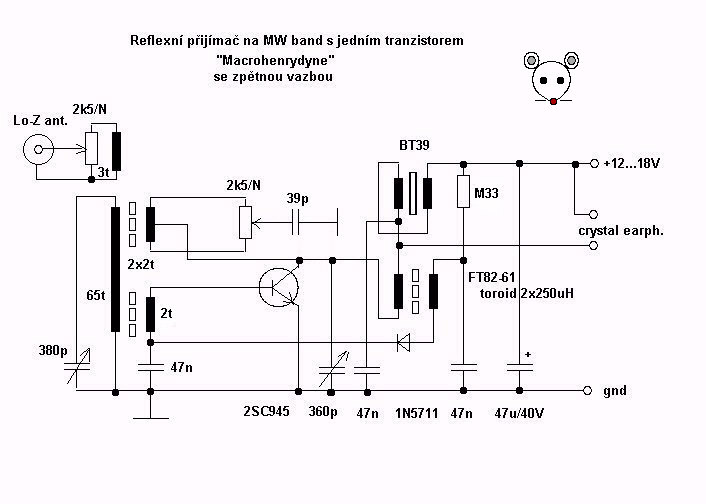

řešení, které se v závěru ukázalo i zatím jako nejlepší: viz. schema.

V daném okamžiku přes den jen na ferrit v Brně slyším asi 6 stanic a od dalších
jsou tam aspoň náznaky. (Ty co jsou nejslabší, ale ještě běžně srozumitelné a
hlasité mám na přijímači DX394 Radioshack s 40m longwire za S6-S7. To mi připadá
na jednotranzistorové zapojení jen s feritem velice dobré.)

Podstatou je přesně nastavit vazby pomocí potenciometru 2k5 a kondenzátoru 360p
(a případně kondenzátoru 39p), což není tak jednoduché. Pokud se to podaří,
dochází i k tomu, že zpětnou vazbu není nutno upravovat a nastavovat (jen u
velice slabých stanic a jemně pokud chcete zvýšit citlivost!) přes celé
přelaďované pásmo SV! Prostě: PŘI LADĚNÍ TO NIKDE NEZAČNE SAMO PIŠTĚT! To mne
dost překvapilo, neboť to jsem si u zpětné vazby vždycky přál!

Čeho je to důsledek přesně nevím, ale současně se objevuje jiný jev, který
patrně vede k řešení: zpětná vazba se zesiluje u DV konce opačným směrem točení
potenciometru, než u KV konce! Z toho plyne, že experimentovat se vždy vyplatí
a teoreticky se to nakonec vždycky nějak zdůvodní, hi!
