téma * Přijímač s Polyakov mixerem na 80m a digistupnicí
Vydáno dne 23. 08. 2009 (1024 přečtení)

oscilátor - část 1.

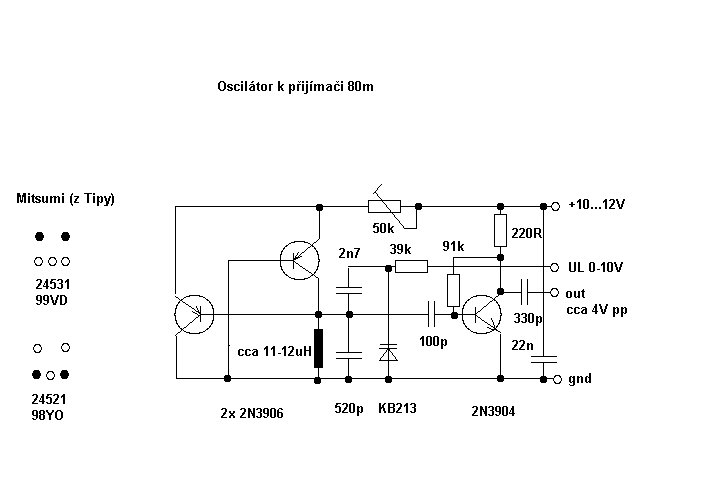

osc Takže tady je jeden z možných oscilátorů k přijímači na 80m s Polyakov mixerem.
Samozřejmě je řada jiných zapojení, ovšem já jsem si nechtěl přidělávat
komplikace vinutím cívky a nedej bůh vyráběním odboček. Proto jsem se snažil
použít zapojení jednou už vyzkoušené v mé konstrukci.
(http://krysatec.benghi.org/phprs/images/200812200059_polyakov.jpg)

Bohužel ne vždy jde všechno jak má a ke vší smůle jsem si možná v Tipě vybral z
dvou i tu méně vhodnou cívku, tj. Mitsumi 24521 místo 24531. Oscilátor s ní
nechtěl dávat víc jak asi 200mV (ač v předešlém zapojení dával tuším 400mV). A
když už dával, rozhodně to nebyl sinus, tedy byl, ale se zákmity nahoře křivky.
Musel jsem tedy přistavět zesilovač - s ním už dával pohodlně 2V (čili 4V šš).
Tak vysoké napětí sice není nutné pro Polyakov mixer ale stupnice od Zajíce prý
potřebuje více jak 1,5Všš (nebo 0.5Vef, podle toho zda bez děličky nebo s ní).
Tak či onak by to teď mělo být dost. Zkoušel jsem připojit na výstup cívku (tj.
6 závitů na jádře H20) jestli se to "neudusí" a kupodivu to naopak ještě
vzrostlo! Poznámka: stupnice bez předděličky má ale výhodu ve vysokém vstupním
odporu. Zatím ale není jasné, jak moc bude rušit, nebude-li se muset ještě i
tak nějak oddělit apod. Nicméně jsem ji i tak zamýšlel jako vypínatelnou (spolu
s osvětlením "budíku" "S-metru") neb to sežere dobře 150mA.

Při napájecím napětí 12V se v rozsahu přeladění asi 1,7 až 1,95MHz výstupní
napětí vůbec nezměnilo, při napájení 10V asi jen o 200mV. Z toho plyne, že
pokud použijeme mixer se dvěmi diodami, je asi lepší napájet oscilátor z 12V,
pokud se čtyřmi, kde si to nastavuje předpětí samo, může se napájet ze
stabilizátoru 10V pro ladění. (Pro dvě Si diody budeme ovšem muset snížit
napětí na cca 1 - 1,4V šš, nejlíp trimrem aby šlo vyzkoušet nejlepší nastavení.
Tím myslím trimr na výstupu z oscilátoru, ne ten 50k, ten jsem tam dal
především na nastavení čisté sinusovky.)
Obyčejně se doporučuje zapojení se čtyřmi diodami, má mít lepší parametry.

Do pásma je nutno naladit se pomocí kondenzátorů k varikapu KB113 (stříbrný
proužek), což je varikap od Tesly na střední vlny a má ho Buček a Denkl.
(Dlouhá škaredná zelená trubička na obrázku je kondenzátor 500pF, jiný jsem
doma zrovna neměl, hi) Kondenzátory by měly mít malou závislost na teplotě. Což
keramika moc nemá, hodil by se sem asi i slídový WK.... od Tesly a nevidím
důvod, proč by to nekmitalo i se styroflexem, oboje (a patrně i můj zelený) je
lepší jak běžná hnědá keramika. Nezapomeňte, že ladíte POLOVINU přijímaného
kmitočtu!

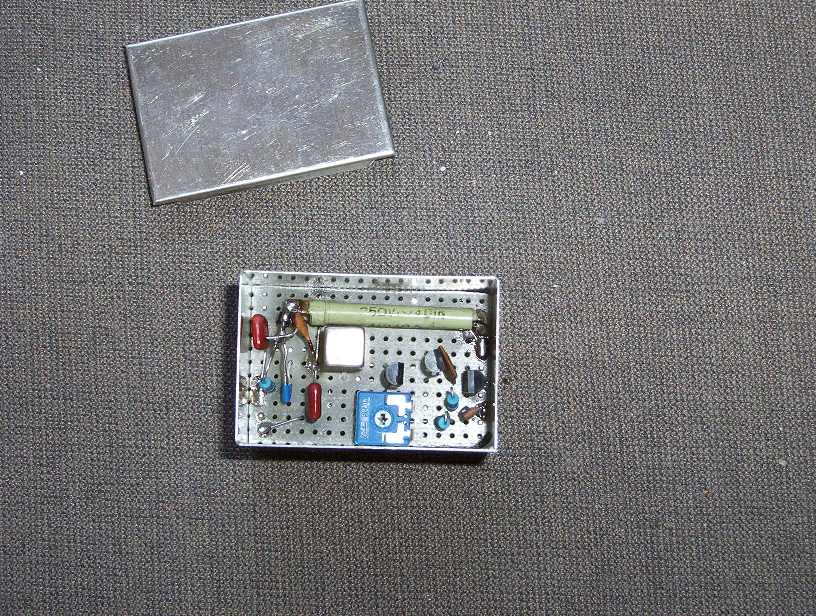

Krabičku co jsem použil prodávali v GES, ale podobné budou asi i v GM. Deska je
univerzální, víčko pouze zhora, dole je lámací lišta coby zásuvný konektor do
hlavní desky zakápnutá vteřiňákem. Obdobně bude řešený předzesilovač a mixer.
Na hlavní desce pak bude pouze nf předzesilovač s MPSA18, za ním LM386 či něco
podobného aby se nemuselo vymýšlet jaká sluchátka či repro se připojí na výstup,
obvody indikátoru a stabilizace 5V pro stupnici a REF01 coby stabilizátor 10V.
Pokud najdete MAC01, bude to asi to samé, jen od Tesly a v kovu. Pokud
nenajdete, použijte stabilizaci se zenerkou, REF01 není zrovna levný a já bych
ho tam nedal, nebýt toho, že jsem ho kdysi dostal od HAMa z USA a už tři roky
sedí v šuplíku i s několika MAC01.

K případným dotazům proč takové zapojení oscilátoru: on kmitá s kdejakým
napájením a hlavně s kdejakou cívkou bez odbočky i s naprosto děsivým poměrem L
a C. Což se může hodit jak při stavbě tak při stavbě dalších výměnných
oscilátorů, neb celá věc je myšlená tak, že až na to bude sezona, teda např. na
desetimetr, vytáhnou se bloky vstupu a oscilátoru a dají jiné na desetimetr a
pojede se dál na jiným bandu. (Podotýkám, že na to ale musí být stupnice od
Zajíce s předděličkou do 50MHz! Což já nemám, neb peněz je málo a říkám si, že
když tak tam tu předděličku dám někdy později.)
