k Polyakovu na 80m band

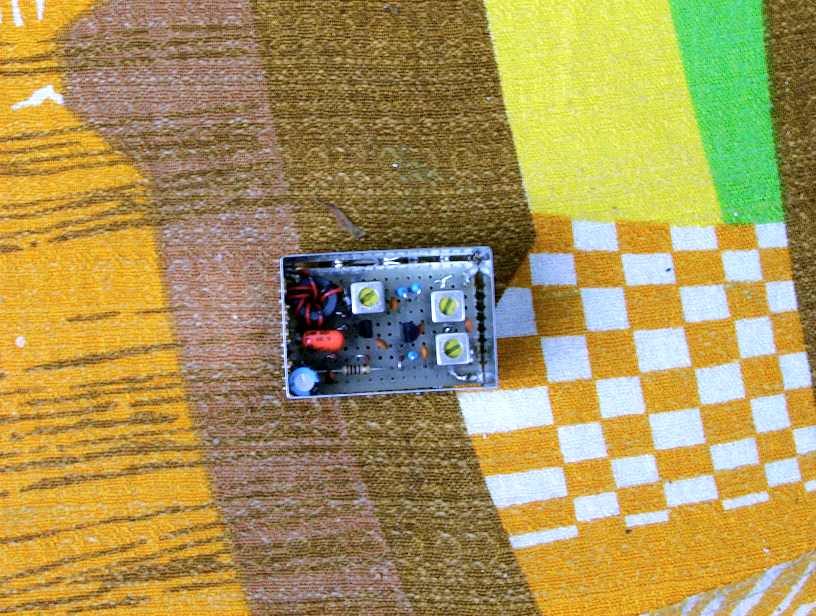

predzesamix No, původně jsem to chtěl dělat jinak, jenže Krysa míní a Děs a Típa nedá, že.
A pak z něčeho stavte. Především v Tipě už došly cívky 6,5uH s odbočkami - i
když teoreticky mají mít 52ks, nemají ani kus. Ovšem mají cívky 11uH se dvěma
odbočkama co by asi šly použít, jen se pak musí použít jiné ladící kondenzátory,
cca by to mělo být 150 až 180pF. Taky ovšem musíte zjistit kde jsou odbočky a
vyhodit vestavěný kond 220p! (viz.: www.tipa.eu)

Taky jsem původně chtěl mít laděnou propust i na výstupu zesilovače a čtyři
diody ve směšovači, ale na to mi zas nevyšlo v krabičce místo, že. To je holt
tak, když se vše zjistí až v průběhu stavby. (Např. že to celé nevleze do
krabičky KP6, ale leda KP8, protože v KP6 není místo na "S-metr" - leda že máte
extra malé měřidlo, něco tak jako indikátor z kazeťáku nebo něco ze sovětských
přijímačů Selena a nebo Riga 103.)

Takže: na vstupu je laděná propust, vyberte si odkud kam potřebujete aby to
chodilo (řada lidí "nepotřebuje" CW část bandu) a podle toho je nastavte.
Ideálně tak, že na to vezmete vf generátor a osciloskop. Pro SSB by dle všeho
propust i na výstupu nemusela být nutná. (Ladíte vstup na asi 3,6MHz, výstup
propusti na asi 3,9MHz a výstupní obvod zesilovače "mezi"." ) Pokud ji
použijete, vazba bude zase kapacitou asi 15pF a diody můžete dát také na
odbočku číslo 3. Pak budete ladit výstupní propust asi na 3,65MHZ a 3,75MHz a
vstupní na 3,5MHz a 3,9MHz.

Já jsem měřil napětí osciloskopem na odbočce č. 2 a vyšlo to tak, že zesílení
bylo asi 22dB uprostřed a pod 3,6MHz a nad 3,8MHz klesalo asi na 15dB. Pokud
jsem ovšem měřil na celé cívce tak jak jsou zapojeny diody, byl zisk jen 10dB,
zato vyrovnaně od asi 3,5MHz do 3,9MHz. Otázkou tedy je, co je pravda, neb
nakolik a jak zatěžuje sonda osciloskopu obvod na výstupu není moc jasné -její
parametry neznám. Nepochybně ale je fakt, že "to zesiluje" i to, že by propust
na výstupu byla vhodná! (Chtělo by to wobler, ale ten nemám... a možná by
pomohlo dát paralelně k výstupnímu obvodu odpor a zatlumit ho - ale bez wobleru
se i tohle dost špatně dělá). A ještě: musíte měřit s malým výstupním napětím z
generátoru, já měřil při 1mV! (To je i tak relativně hodně, ale při menším
napětí bych zase měl problémy na osciloskopu a 1mV snad nebude "přeskakovat
obvody" vzduchem.)

Když nebude generátor ani nic jiné, naladíte to posléze poslechem na pásmu
podle stanice. Např. naladit výstup někde kolem 3773kHz nebude problém, hi!

Tranzistor na vstupu MPSA18 má vysoké zesílení a minimální šum, a měl by ho mít
GES, použít jde i BC548, co ho zas GES tedy nemá, ale bude v GM (kde nemají
MPSA18). Druhý tranzistor je původně BC558, než bych zjišťoval kdo ho má, dal
jsem tam 2N3906 co mají všude a nemyslím, že to bude vadit.

Pokud jde o jádro vf trafa, vzal jsem co bylo a to bylo jádro H20 od Bučka a asi
by šlo i H21 či H22 nebo podobný Amidon s u=2000 (mí).

Protože z oscilátoru jde napětí ve voltech (kvůli digistupnici), bude nutné
použít odporový trimr jako dělič před cívku trafa. (Hodnotu nevím, asi v
kiloohmech, bude se muset skusit). Na diodách má být tak 0,5 až 0,7V což bude
nejlepší dostavit při poslechu slabší stanice. (Myslím špičkové napětí, čili
nejlíp nastavit na osciloskopu).

Pokud chcete použít čtyři diody, podívejte se na web OK1IKE, kde je vše
popsáno. (http://ok1ike.c-a-v.com/) Zapojení s více diodami mají lepší
potlačení AM a u některých se nemusí ani přesně nastavovat tohle napětí pro
diody (ovšem zase vinete trifilární vinutí na jádro, hi)!

Na výstupu pro audio je kondenzátor 220n do země - ten je kreslený pro
přehlednost i u nf zesilovače, ale fyzicky je zde! Dejte tedy pozor, abyste
nepoužili DVA!
No a odběr ze zdroje je v miliampérách, pokud je vysoký, máte něco špatně!
Kolísání napájecího napětí nemá významný vliv na zesílení.

Pozn: zatím to nemužu začít skládat nemaje bedny KP8 a dalších věcí a venku
"chčije a chčije" jak říkal Kemr v jednom známém filmu, takže do Děsu nepojedu.
Ani knoflíky nemám: v Děsu mají "není skladem" a do GM pujdu až budu vědět jaký
rámeček potřebuju na displej "zaječí stupnice", protože ty v Děsu nemají taky,
že. Zato mi radostně prodali "nastrkávací knoflíky" co jsou mi prd platný, neb
nikde nenapsali, že jsou na seříznutou hřídelku, za což patří někoho seřezat,
že!

Jo, rámeček -pokud to bude 19x50mm vnitřkem na ten displej, by šel tak jaksi
použit i na ten indikator coby S-metr, není to přesně, ale zas ne tak moc bokem
na rozměry aby se nedal použít. (je 53x18 a ty 3mm nějak půjdou "vypílit")

Teoreticky teda zbývá "soplit" hlavní desku na což bude leda blokový schema.
Stejně to každej udělá podle sebe (nebo ty bloky na zkoušku dá na nepájívé /a
nekontaktní, jak říká Bengálec/ pole). A nemyslím, že je nutný rozkreslovat
zapojení 7805 či REF01 (MAC01) když je v katalogu nebo datašitu.
Taky bych to tak mohl zkusit na zkoušku, ale strašně se mi nechce, hi!
