 Polyakov s nf filtrem
Vydáno dne 10. 01. 2010 (591 přečtení)
a alternativy

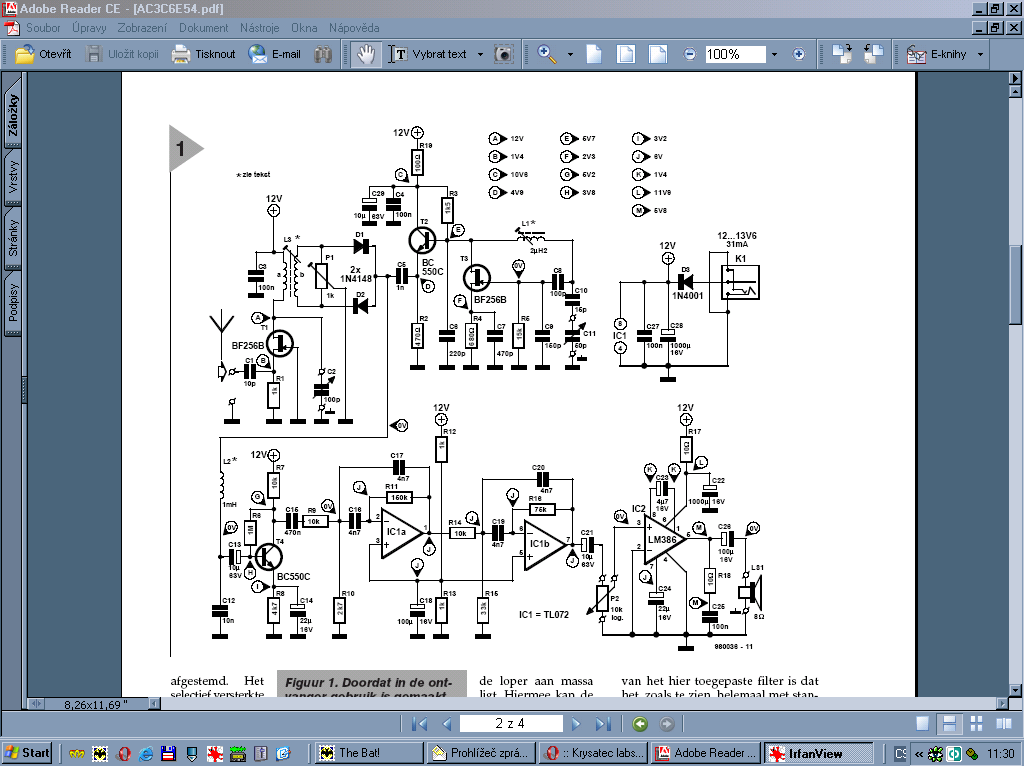

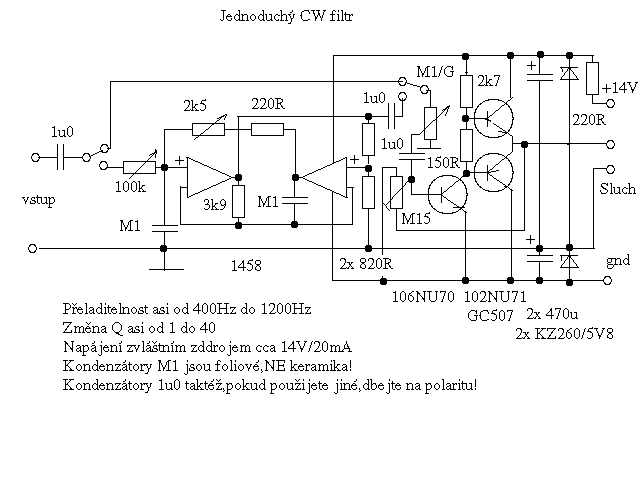

Ten Polyakov uvádím spíš jako ukýázku, né návod. Jde o to, že je tam CW (či SSB?) filtr na nf. Nicméně mám pocit přímo krysí, že moje verze je lepší, protože umí měnit střední kmitočet filtru a Q (kvalitu) obvodu čili jeho selektivitu! V takovém případě to mužete roztáhnout tak, že SSB bude použitelné či zúžit jen na CW! To může být veliká výhoda a na CW i SSB to navíc zvyšuje selektivitu celého přijímače, že! Obdobně je na "starých stránkách"mýho webu i notch filtr,čili výřezový filtr, kde je možné odstranit zázněj, je totéž laditelné! A je možné dát oba do serie a užívat i oba současně! Analogově, bez "počítačových sraček", hi!
Hodilo by se to i k mému Polyakovu co jsem stavěl na podzim, kdyby tam bylo místo jak není, ale ve větší krabici byste to tam dostali oboje!
Extra na CW je to výhodné, neb Polyakov přijímá "z obou stran", ale není moc pravděpodobné, že dvě CW stanice budou zrovna z "obou stran"vyladěného kmitočtu symetricky, že?!
Mimochodem, tohle zapojení mám z 90tých let z VUT FEl v Brně: tam na to měli i simulační programy. Jednou jsem si tak dával pivo "U konvice" a kresil si schemata nf filtrů když si přisedli dva maníci z "Elektro"co tam učili. Tak jsem dopil a vylezl s nima na katedru a tam mi k tomu dodali dokumentaci, hi! A vyjeli to i počítačem, tedy to co jsem chtěl, já to pak postavil a jelo to fakt jak noha!
Fungovalo to i jako filtr na úzkou /70Hz/ RTTY 50baud...
Doporučuju to tedy zkusit, ač je to"starý schema"
