téma * Přijímač na 7 a 14MHz podruhé
Vydáno dne 23. 07. 2010 (565 přečtení)

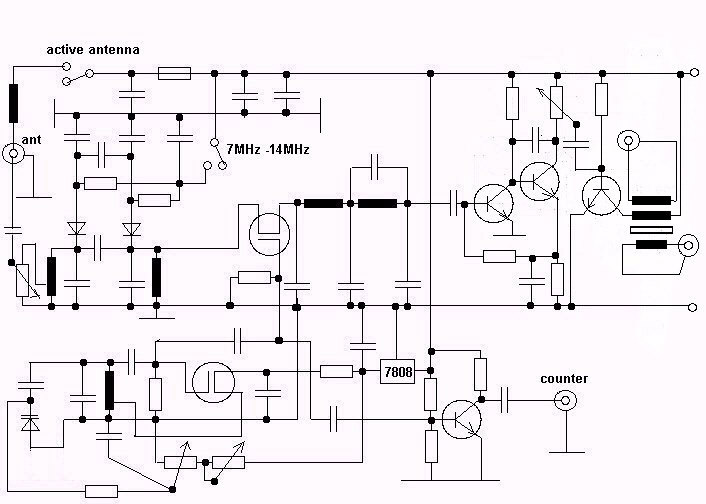

orientační schema

rx Tohle je jen základní schema, neznamená to nutně že to bude přesně tak vypadat.

V principu teda budu vstupní propust spínat spínacíma vf diodama. Počítám, že
naladění jádry v jednom bandu bude při dobré volbě těch kondů platit i pro
druhý band. Čítač se od oscilátoru oddělí zesilovačem - zda bude stačit jeden
tranzistor se uvidí. Atenuátor je s jednoduchým poťákem, výhoda dvojitýho
nebude tak velká abych za něj dal Děsu takový děsný peníze.

Pro tu prdel malým králíčkům ale přepočítám na Elsie tu nf propust u Polyakova
na 80m a na 50MHz jestli by tam nešla taky zvýšit strmost a tím selektivita.
Pokud jo tak to sem vrznu na web.

Přidal jsem stabilizátor napětí pro oscilátor neb jinak bude ujíždět, že. Jaký
"varipták" tam bude se uvidí, asi by mělo stačit i KB109G, když nebude, dám tam
KB113 - věc se liší tím, že kapacita u 113 je asi desetinásobná. Což značí to,
že oddělovací kond musí být malý (řádově asi desítky pF) pro přeladění těch cca
200kHz na 7MHz bandu.) Tím vznikají dva problémy: je otázka zda to při ladícím
napětí 8V ta KB109 přeladí ale ta zase muže mít na oddělení keramiku 1n0
protože její změny kapacity teplotou budou vůči kapacitě variptáku nepodstatné.
Na druhé straně s KB113 to přeladíte jistě, ale budete muset dát oddělovací kond
slídový (asi tak 47pF?), jinak to bude ujíždět jak kráva!

K nf zesilovači jsem přidal regulátor hlasitosti, či spíše úrovně a jeden nf
stupeň s trafem. Jednak je to jednodušší než někam cpát LM386 a zase se drbat s
šumem, RC členem na výstupu a filtrací napájení, druhak to má i jinou výhodu.
Jde o tohle: jakmile tam narvete LM, zvýšíte šum, na sluchátka ho stejně nutně
nepotřebujete (ten LM) a ke všemu budete muset postavit další stupeň jako
oddělovač signálu pro zvukovku, jinak vám poleze rušení z komplu na vstup ty LM,
viz jak jsem myším psal v návodu na RX pro 50MHz. Tím si to celý radostně
zkomplikujete. Navíc ono je záhodno snižovat hlasitost RF gainem a né někde v
nf! Tím si totiž taky snižujete rušící signály z pásma! Regulátor na hlasitost
je tam teda jen na nastavení "semtam někdy" čímž se myslí třeba to, že signál
do zvukovky bude moc velký a je jednodušší otočit knoflíkem než se drbat s
nastavením vstupní úrovně v komplu! A ostatně na reprák de fakto mit vystup
nemusíte natož s buhvi jakym vykonem, doma máte bedny u komplu, na poli sou
lepší sluchátka.

Dal jsem tam teda zes s trafem bez extra nějaký stabilizace, protože křemíky
nemají buhví jaký proudy Ice0 aby to zas bylo tak nutný. No a trafo z
tranzistoráku kde bylo na dvojčinný konec. Výhodou je že je tak galvanicky
oddělený výstup na sluchátka ale i ten na zvukovku což je to druhý vinutí
původně co bylo pro druhý tranzistor toho dvojčinnýho konce. Tím dojde k tomu,
že se vám nebude tahat rušení po zemních smyčkách z komplu.
