Úprava vysílačky k vrtulníku Volitation "9053"

Úprava vysílačky k vrtulníku Volitation "9053"
Vydáno dne 11. 04. 2010 (370 přečtení)

a obdobně to jde ke Cobra "9066" a patrně i jinde

vrtvys Úprava vysílačky pro vrtulníčky Volitation či Cobra na 27MHz

Před nějakou dobou jsem se zabýval zvýšením dosahu u podobných modelů na 27 či
40MHz pomocí předzesilovače. Ten sice fungoval, ale připojení k přijímači nebylo
zdaleka jednoduché a každý kus přijímače se choval jinak. Proto jsem se rozhodl
podívat se na vysílače. Jejich konstrukce mne ovšem zdravě vyděsila! Zapojení
můžete vidět na obrázku vlevo. Prostě metoda výroby je "však ono to nějak
vysílá, hlavně když to nemusíme nastavovat"! Ke všemu se k vysílačkám na 27MHz
dodávají krátké anteny, někdy i o 10cm kratší jak na 40MHz! Dosah je pak ovšem
někde kolem 15-20m, na 40MHz pak asi 25m. Prodloužením a výměnou anteny za
antenu z www.tipa.eu o délce asi 120cm se dosah sice zvýší (na 27MHz až na asi
35m čili dvojnásobek původního) ale to je pořád málo. V podstatě je nutné
přepracovat celý vysílací stupeň, což je ale u Cobry problém, neb mechanicky je
krabička vysílačky dost malá. U Volitationu to ovšem takový problém není. Na
úpravu stačí dvě cívky na kostřičce průměru 5mm vinuté drátem průměru 0,2mm a
tři kondenzátory. (Nejlepší by ovšem bylo, kdybyste místo kondenzátorů 68p
mohli použít 100p trimry - každopádně také můžete vyzkoušet nižší hodnoty než
uvedených 68p) Podotýkám, že uvedené hodnoty jsou na 27MHz, na 40MHz byste
museli použít jiné - a také cívky s menším počtem závitů a to znamená
experimentovat. K měření též budete potřebovat indikátor síly pole a nebo ještě
lépe scanner nebo komunikační přijímač s S-metrem.

To, že je něco špatně, je poznat i toho, že vysílačkám klesá odběr při
prodlužování anteny. Krom toho když "přidáte plyn", s odběrem se nic neděje.
Pohybuje se někde na 220mA ale s antenou z Tipy klesá až na asi 170mA. (Přičemž
ale současně stoupá dosah!)

Po rozebrání vysílačky je nutno najít "prodlužovací SMCC tlumivku" a najít
"zem" co nejblíž u antenního výstupu. U Volitationu to není problém, zem je na
jednom krajním odporu a dá se vysledovat od napájecího konektoru. Pro ty co to

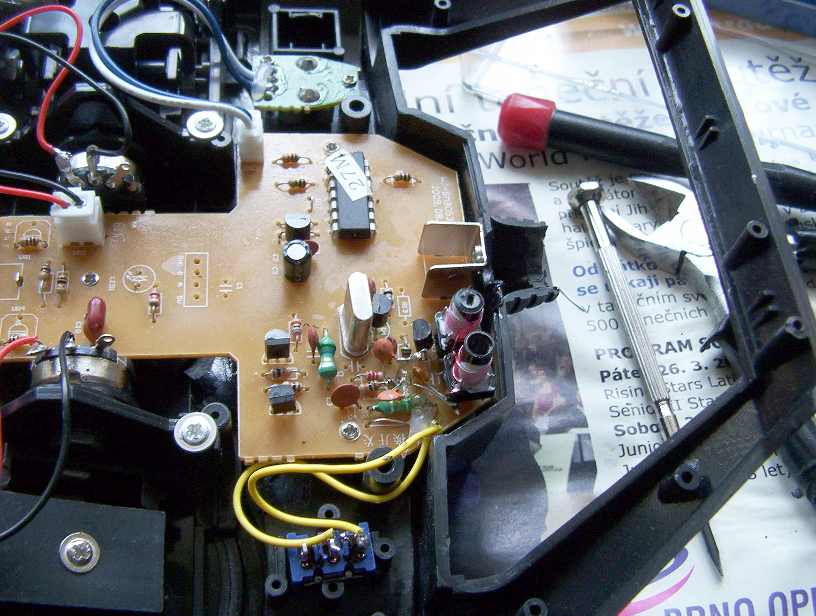

neví: zem je tady mínus pól! Mechanicky je úprava vidět na obrázku. Na víku
vysílačky Volitationu je výstupek který tam má jedinou funkci, a to zavazet vám
aby nebylo kam dát ty nové cívky protože pak nejde zavřít víko, takže ho musíte
uštípnout kleštěmi! Kostřičky jsou mezi sebou slepeny a drží jednak za vývod k
anteně, druhak za součástky (kondenzátory) a přilepením tavícím lepidlem. Jádro
je nutno doladit na maximum opatrným otáčením (po 1/4 otáčky). Výchylku
sledujeme na S-metru nebo na měřiči pole a po nastavení maxima jádro zakápneme
nejlépe včelím voskem - ne barvou a ne lepidlem! Logicky musíme ladit s antenou,
kterou budeme používat a vřele doporučuji aby byla raději delší, jak ta
původní.

Po vyladění též můžeme změřit proud do vysílačky (na rozsahu 20A!) a mělo by to
být asi tak, že "bez plynu" je asi 150mA a s "plným plynem" asi 200mA u
Volitationu.

Výsledky vypadají asi takto: Cobra na 40MHz měla dosah asi 25-30m, po úpravě
cívek asi 39m a s delší antenou pak až 63m. Volitation na 27MHz měl jen asi 17m,
bez úprav jen s delší antenou asi 34m a po vyladění a doplnění nových cívek
asi 60m. Dosah se tedy zvýší asi až 3x!
