Aktivní magnetická antena na VHF

Aktivní magnetická antena na VHF
Vydáno dne 14. 04. 2010 (834 přečtení)

na cca 100-150MHz

ant Jednoduchá aktivní magnetická antena na pásmo cca 100-150MHz

Uvažoval jsem o magnetické anténě na VHF už delší dobu, ale feritová tyčka z
GESu je příliš drahá (asi 790CZK). Proto jsem použil pouze smyčku na plošném
spoji. Zisk takové antény je minimální, takže jsem použil i zesilovač v co
nejjednodušším zapojení a s napájením 6V. To je současně napájení i pro scanner
Maycom FR100. Ten má sice celkem přijatelnou citlivost, ale mizernou odolnost,
takže laděná anténa je tady výhodou. Navíc jeho anténa je sice ideální na PMR
stanici, ale na příjem na pásmech jako je dvoumetr nebo airband je dost
mizerná.

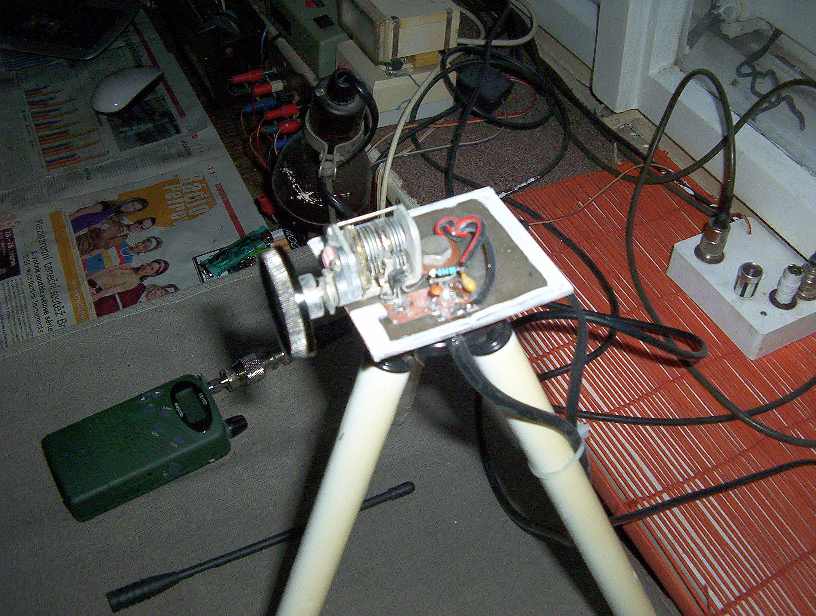

Velikost plošného spoje je u mne 5x6cm, ale stačilo by i 5x5cm. Šířka rámečku
se mi nezdá kritická, může být od 3 do asi 5mm. Ladící kondenzátor by ovšem měl
být vzduchový, což může být problém. Můj je ze sovětského radiopřijímače z VKV

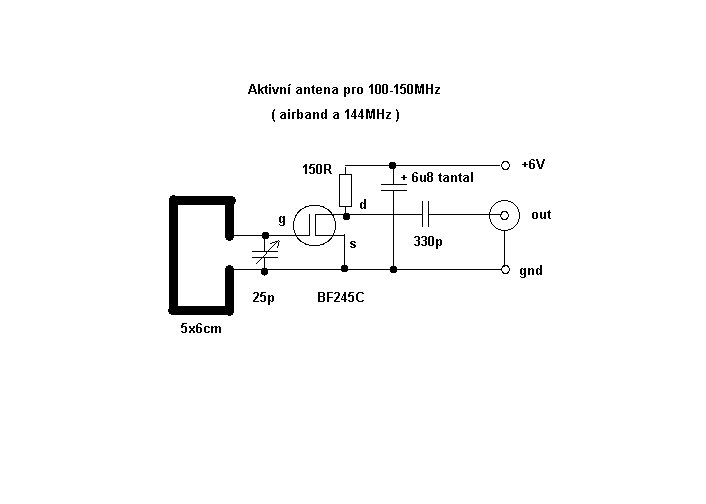

jednotky. Zesilovač obsahuje tranzistor BF245C a neměl by dělat problémy pokud
jeho napájecí napětí nepřekročí asi 6V - pak by ovšem mohl v dané konstrukci
začít kmitat. Vše je totiž umístěno uvnitř ladícího obvodu! Anténu lze přeladit
i ve větším rozsahu, ale směrem dolů jí klesá účinnost - pro nižší frekvence by
se hodila větší "cívka". Současně je nutné si uvědomit, že takto umístěná
anténa je na vertikální polarizaci! Pro horizontální by musela být cívka kolmo
- ovšem signály v airbandu se vysílají právě s vertikální polarizací. Na
dvoumetru je to "jak kdy a kde".

Odběr zesilovače je kolem 12mA, čili zanedbatelný. Pokud jsem mohl vyzkoušet,
tak signál ATISu v Brně byl na stejném místě o 3 až 4 dílky (na FR100) silnější
jak s původní antenou a podobně to bylo se signálem z OK0H. Anténa by také

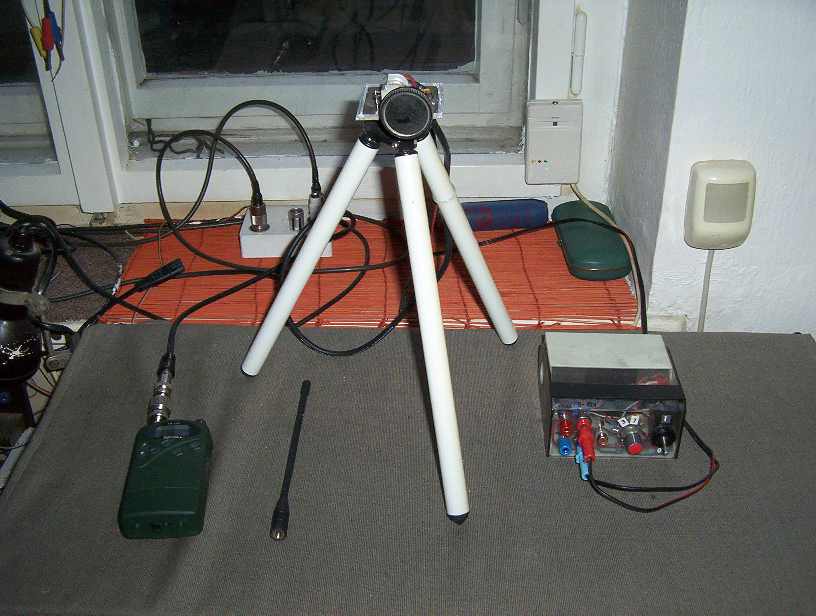

neměla ležet přímo na stole či podobně. Stojánek na snímku je původem z dětského
dalekohledu - ale použít se dá i jiný, např. s kloubem aby šlo měnit polarizaci
antény.
