Cívky pro přijímače

Cívky pro přijímače
Vydáno dne 17. 05. 2010 (900 přečtení)

a indukčnosti

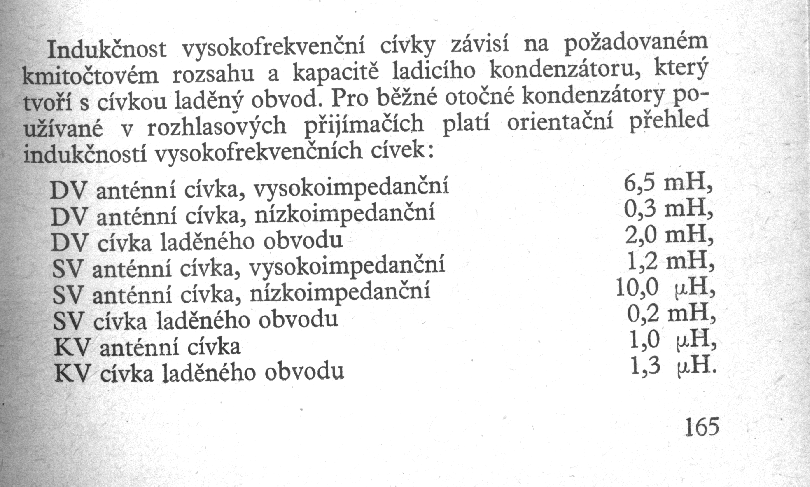

Tohle je taky z jedné staré chytré knížky, východoněmecké, že. Čili se tím dá řídit. Na feritku to značí hlavně to, že cívka na antenní vazbu extra na vysokoimpedanční musí být na OPAČNÉM konci feritu jak ta ladící a vazební! (Na KV jsem to nezkoušel!)
Ladící kond počítám tak 500pF. Pokud jde o přijímače kde je vstup nikoli do JFETu či MOSFETu nebo elektronky, vazební cívka mívá asi tak 1/6 až 1/15nu závitů cívky ladící. (Totéž pro krystalky ale tam to může být i až 1/3 - bude menší selektïvita ale silnější signál) .
Nízkoimpedanční cívka na antenu může být i uprostřed feritu. Tj. cívka kam ten signál pošlete z longwire anteny nikoli přímo, ale koaxem přes "unun" 9/1 u anteny!
Celá věc zhruba potvrzuje co jsem říkal: vykucháte-li ruský radio s rozsahem SV a DV na feritu, lze zhruba použít DV cívku jako antenní cívku pro SV band pokud je volně vázaná na opačném konci feritky! Pak jako antenu použijete "longwire" i kdyby nebyl moc "long", že. Odbočku ty cívky z radia obyčejně mají! (Nebo mají vazební vinutí protože na vstupu mají mix nebo zesilovač s nízkou vstupní impedancí). No a kdybyste ten longwire měli koaxem přes ten"unun", obyčejně stačí 2-6 závitů zvonkovým drátem kolem feritky asi uprostřed.
Zpětnovazební vinutí mají obyčejně o něco víc závitůjako vazební. Ale není to podmínkou! Indukčnosti jde měřit (na mým webu je schema napřípravek k multimetru) nebo i vypočítat: jinak řečeno čtyřnásobnou indukčnost vám dá dvojnásobný počet závitů. A opačně. Pokud jste nepropadli na ZDŠ z matematiky (jako z češtiny, hi), tak víte, o čem mluvím a rovnici si sestavíte sami, hi! (i když asi chci moc, když žiju v době, kde maturant píše y/i jako my v třetí třídě ZDŠ... a pak se stane "manažerem" , že....)
