téma * Polyakov na 50MHz
Vydáno dne 30. 05. 2010 (470 přečtení)

postup prací

Novy1 Táákže myšmo a krysmo: oscilátor jsem měl, propust jsem postavil a nastavil
pomocí pomocí osciloskopu a vf generátoru. Myslím ale, že poslechem to půjde
taky. V principu neni nutný ji vinout na kostřičky, ale když už seděly doma,
že... a když u nich seděly mosazný jadýrka... (hliníkový by šly taky, bývaly v
Dolly!) Propust pouští asi 49,5 až 53,5MHz. Na trafo jsem použil dvouděrový
jádro od Amidonu na TV symetráky neb tu taky sedělo a nic nedělalo. Když jsem
se tak drbal s tím oscilátorem, nakonec jsem mu kvuli vyššímu napětí přidal
ještě jeden oddělovací stupeň s 2N3904. Pro jistotu a kvůli čítači coby
"stupnice", neb ty citlivosti vstupů jsou někdy katastrofální.

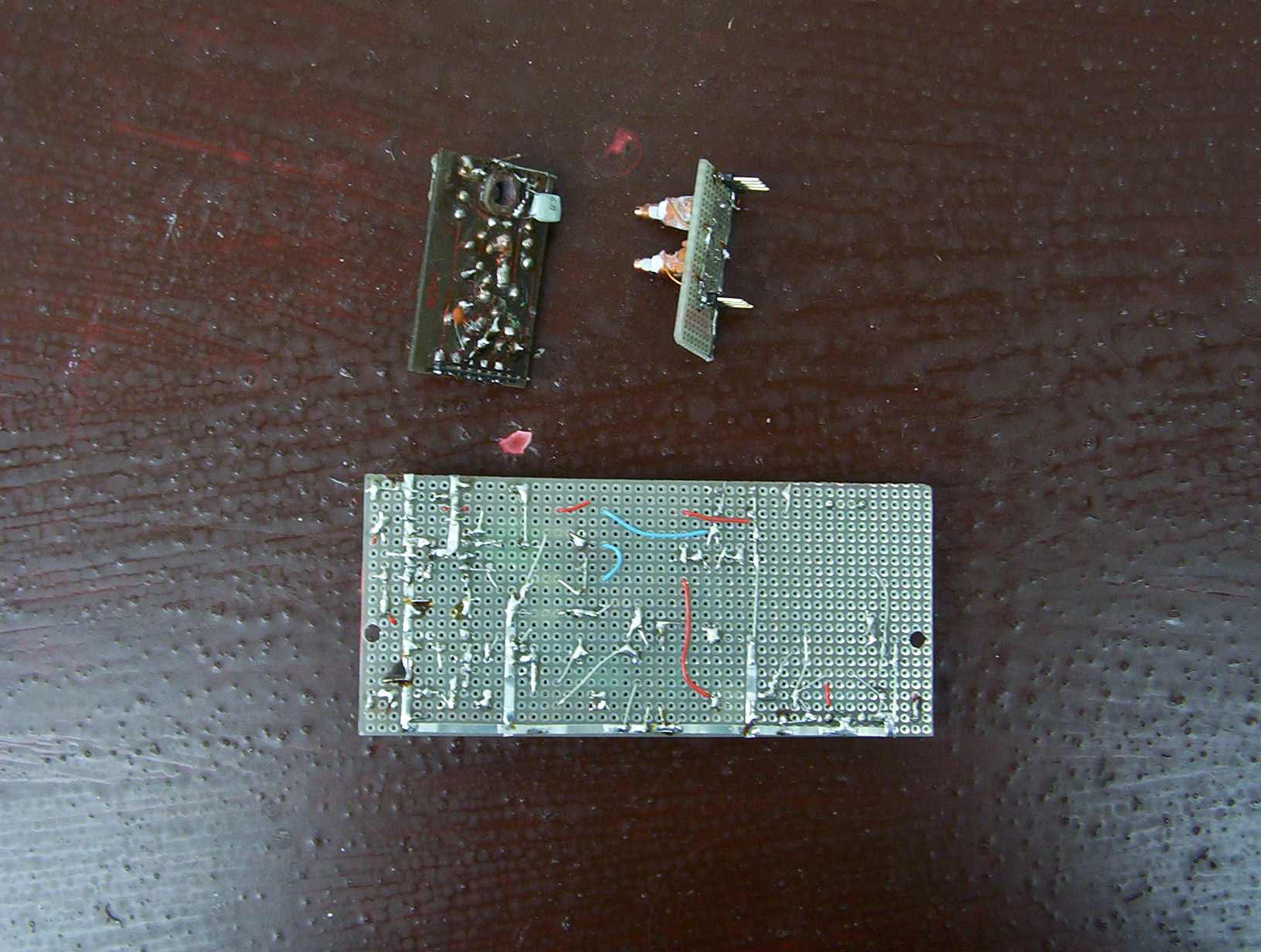

Na obrázku vidíte postup stavby po asi 6ti hodinách práce. (Včetně zkoušení na
poli. Myslím nepájivým.) Je vidět, že se mi to moc nekříží a není tam moc
propojek, takže to celkem jde. Vše jsem vyvedl na pájecí ouška (který jistě
nikde nemají, neb jsou tak 30let starý.) Potenciometry budou na panelu, patrně
zalepený neb nechci aby mi ven čuměly matice. (Málem mi hráblo, když jsem viděl
ty ceny, takže jsem použil co bylo doma, neb sehnat tři poťáky různých hodnot
ale stejného provedení aby byly stejně vysoko nad deskou po zaletování do ní je
asi v tomto podělaným státu nemožný, o tom že bych chtěl cca 40mm hřídelky ani
nemluvě!) Při napětí 8V pro oscilátor to ladí asi od 49,5 do 53,5MHz tedy
oscilátor dává polovičku, že. Amplituda je konstantní a ještě jsem použil
zapojení pro "mišák" které je méně citlivé na změny a napětí pro diody. Na
čítač to jde taky z posledního tranzistoru čili toho oddělovače s 2N3904 co je
na desce. Na diody to jde přes trimr 1k0 aby se dalo nějak nastavit napětí
diodam, na výstup pro čítač to jde přes odpor 1k0. To je dost fór, páč když se
připojí čítač, napětí pro diody se nezmění nijak výrazně (Flajzarův hnusec sem
stejně doplnil už dřív o předzesilovače jinak bych tím střepem nic nezměřil,
stejně to má zprdele přesnost. Posléze to nahradím čítačem od Zajíce a bude.
Hlodavci to umí postavit dycky líp! )

Tady jsem ovšem přišel na jeden fakt úžasnej fór! On to JE výstup na čítač ale
současně vstup toho mixáku! Čili: pokud máte doma vf generátor, začne sranda!
Můžete si sice postavit oscilátor třeba na 50MHz a používat to jako přenosný
někde na chalupě, ale taky můžete ten osc vyndat a jen měnit propusti a cpát
tam signál z vf generátoru! Pak to logicky bude přijímat teoreticky kdekoliv
podle tý vstupní propusti! Generátor sice bude ukazovat polovičku kmitočtu, ale
čítač tam jde připojit taky, že, stačí to z generátoru rozbočit. Přitom to bude
stabilnější jak vy dokážete oscilátor postavit! (A zjistíte, jak ten Flajzarův
čítač "kecá"...) No a doma v dílně je vám fuk, co tam připojíte a jak je to
veliký, hi! No a čistě teoreticky by ten mix mohl taky mít na vstupu
širokopásmový vf trafo do kterýho byste to vy hnali z anteny přes aktivní
preselektor. Tím začínají srandy jako "zkusím 70 nebo 144MHz" neb na ty stačí
vyměnit propust a použít na test externí oscilátor, nebo na KV dát trafo místo
propusti a selektivitu v bandech řešit tím aktivním preselektorem co klidně
můžete mít postavený i na jiné účely! (Můj generátor, samozřejmě ze SSSR, jede
asi od 1,6MHz do asi 550MHz)

Jo pokud jde o oscilátory, tak na těch asi 25MHz by byl asi vhodnější SWAN
podle knížky od Daneše. Ještě výše se může hodit i něco "s šutrem" jako VCXO,
neb tím, že se ten přijímaný rozsah vlastně násobí dvěma dosáhnete větší
přeladění.

Celý zařízení se tím stane dost hodně univerzální! Výrazně taky klesnou náklady
na stavbu a vaše nasrání z toho, že v GESu a GM nic nemají a vy to nemáte jak
postavit.

Orientační stupnice "s budíkem" se hodí i bez kalibrace na pásma, aspoň víte,
kam ladíte a kde v tom pásmu zhruba jste. Taky se hodí na místě, kde nemáte
čítač, že.

Když jsem tak po ránu stavěl dolní propust na nf, tak jsem se samozřejmě sekl a
dal tam tlumivky 47mH místo 22mH. Tak jsem to prohnal Elsie, a vyšlo mi, že ten
signál začne padat někde za asi 2-2,2kHz - tak jsem to tak zatím nechal. Stejně
se mi to na tom 80m RXu s 22mH co tam mám zdálo až moc.

Samozřejmě jsem někde ztratil i druhý LM386 co jsem koupil v Děsu. Tak jsem se
naštval a dal tam TDA7233. Taky tu sedělo asi rok. Mám pocit, že výkon bude
vyšší, šum nižší a zapojení není složitější.

Pokud si postavíte pro CW "Q nf násobič podle OK1IKE", tak má na webu krpu!
NEMUŽETE odpojit předpětí báze, že?!

Přepínání se obejde bez páčkových spínačů: jak pro zapnutí radia tak pro CW
použiju vypínače na osce potenciometru.

Pokud jde o předzesilovače na 50MHz či podobně, budou se dát napájet přes
Polyswitch pojistku 100mA z přijímače po kabelu, na co to cpát dovnitř?
Obyčejně se stejně dávají k anteně....
