a s šíleně starýma elektronkama a podivným zapojením

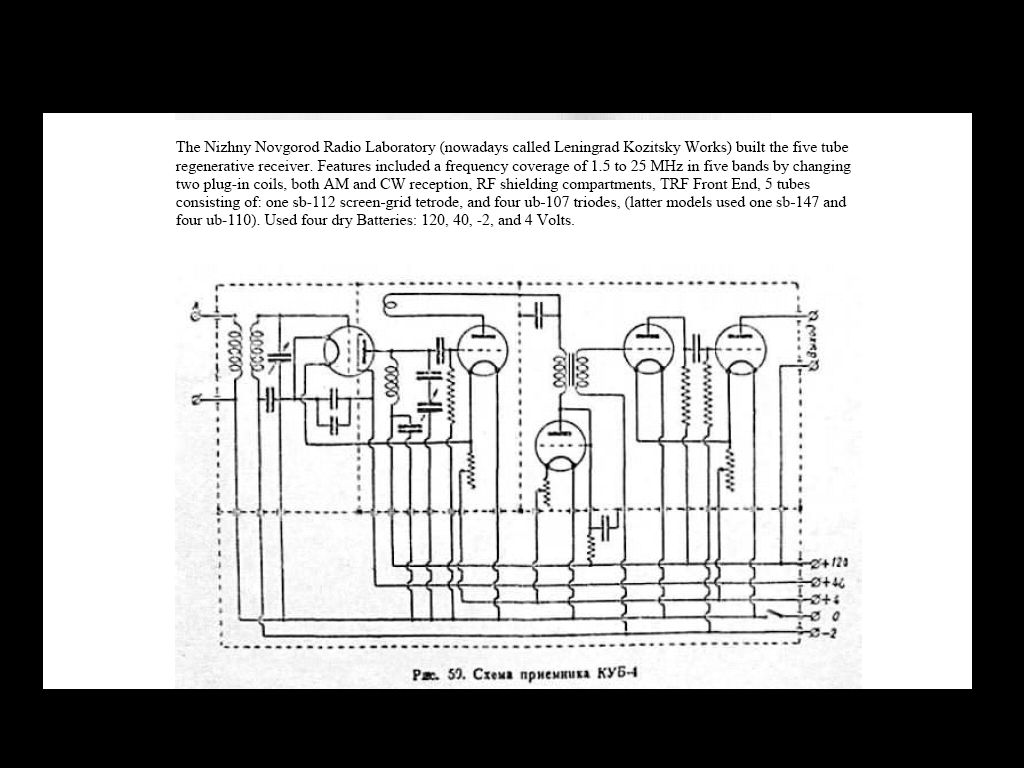

Novy1 Přijímač používá velmi staré elektronky se žhavením 4V 80mA a měl by umět
CW/SSB a AM od 1,5 do 25MHz s dvouma výměnnýma cívkama. Zapojení je síla!
Nicméně by to jistě šlo s něčím postavit i dnes. Možná nějaký ruský triody, i
miniaturní, ač ty mají obyč. hrůzné žhavící proudy 400mA a podobně.

Zajímavý je ušetření si odporů tím, že se naopak používá pytel baterií. Což ale
není neřešitelný, víc napájecích napětí ze zdroje by neměl být problém.

Ještě zajímavější je to, že se neví, jak se vlastně nastavuje zpětná vazba a
podobně a záhadná je i třetí elektronka zapojená jako dioda, neb o demodulátor
nepůjde! Tedy aspoň to neví ten, co to dával na US web o regen přijimačích.

Posloužím tedy svou teorií:

První elektronka čili tetroda je vf laděný zesilovač, druhá má zpětnou vazbu
čili je demodulátor a směšovač, de fakto, že. Poslední dvě jsou jasný, nf
zesilovač. Ta prostřední je sranda, to jsem neviděl nikdy. Je zapojená jako
dioda, ale ne na demodulování, to by za nf trafem a kondem co zkratuje vf na
zem ani nešlo! Chvíli jsem si myslel, že se někdo zbláznil, ale pak mi to zdá
se došlo. On reguluje žhavícím napětím zesílení a to jednak vf a pak i nf. A
navíc: otevíráním (pomocí žhavení) tý prostřední flašky reguluje zpětnou vazbu!
Andody druhý a třetí flašky jsou stejnosměrně spojený, že, ale na jeden anodový
odpor! Čilikdyž tou "diodou" poteče větší proud, sleze napětí na anodách obou
flašek, čímž to přestane kmitat! (Jistě, ovšem i dle nastavení toho zesílení
žhavením prvních dvou flašek jenže to mění zesílení i té první!)

K takový konstrukci vedly asi nějaký důvody, patrně jednak ušetření odporů a
kondů a tím zvýšení spolehlivosti neb více baterií není takový problém, na
záporný předpětí mřížek by jinak musely být RC členy v katodách, že. Jenže tady
máte navíc přímožhavený katody! Což by byla potíž. Takhle je to jednodušší ač
to tak nevypadá. Reostaty na řízení žhavení byly navíc výrobně jednodušší jak
potenciometry na řízení zesílení, vazby či zesílení nf zesilovače. Ale řízení
zpětný vazby takto je dost děs a hrubý, načež tam teda přidali další flašku jako
"řízený odporový dělič" na anodový napětí toho demodulátoru. Hůůůů!...jak
říkala ta sova když ji krysa žrala nohůůů!
Tak to jsem ještě neviděl!

Na ten US web to asi nenapíšu, to bych se z překladu asi optákoval, hi, jsem
zvědav, zda na to přijdou sami.

No každopádně zkusit by to jistě šlo. Možná i s pentodama coby triody, že.
