Přípravek pro měření frekvence

Přípravek pro měření frekvence
Vydáno dne 13. 01. 2011 (904 přečtení)

multimetrem

freq Přípravek k měření frekvence multimetrem

Uvedené zapojení jsem našel na webu F5LGV, ale poněkud jsem ho upravil. Navíc
popis na jeho webu je ve francouzštině, což si málo kdo přečte a automatické
překladače jsou spíše zavádějící jak překládající. Zapojení není určeno pro
zcela přesné měření, ale na orientační měření zcela jistě stačí! Tedy například
pokud je nutné nastavit přijímač či oscilátor do pásma nebo asi i jako doplněk
dipmetru. Výhodou je hlavně cena: za cca 100CZK asi čítač nepostavíte, že.

Původní pramen neuvádí citlivost - u mne byla asi 10mV na 3MHz, 30mV na 10MHz,
150mV na 21MHz a asi 1000mV na 45MHz. Tedy přinejmenším to tvrdil můj sovětský
VF generátor. Nad asi 50MHz už to nefunguje a pod 2MHz pro změnu nefunguje můj
generátor, ale autor uvádí, že by se mělo dát měřit od 100kHz.

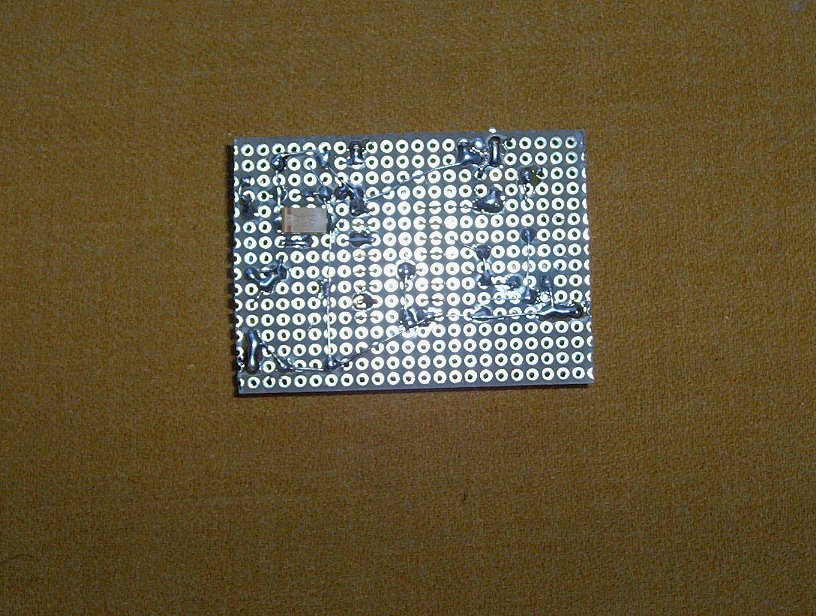

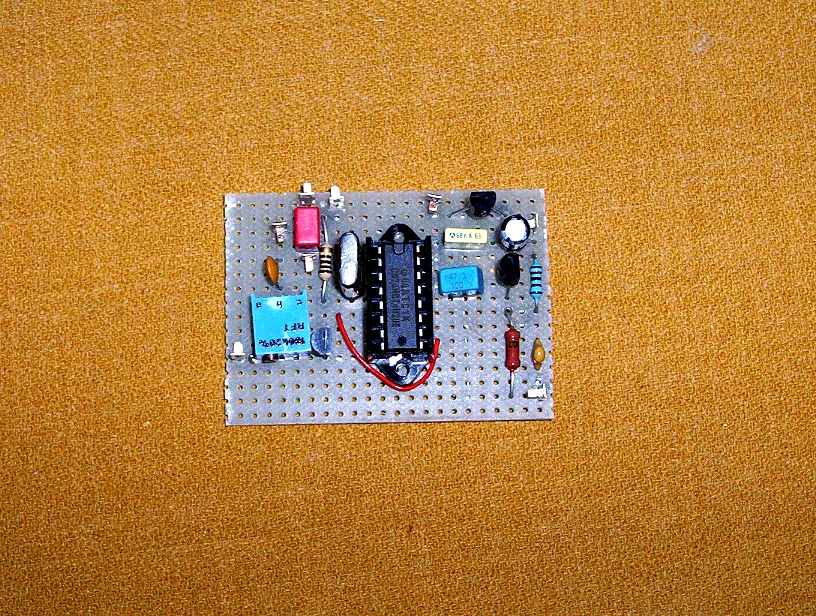

Zapojení je jednoduché, krystal je použit ke kalibraci přístroje: pokud

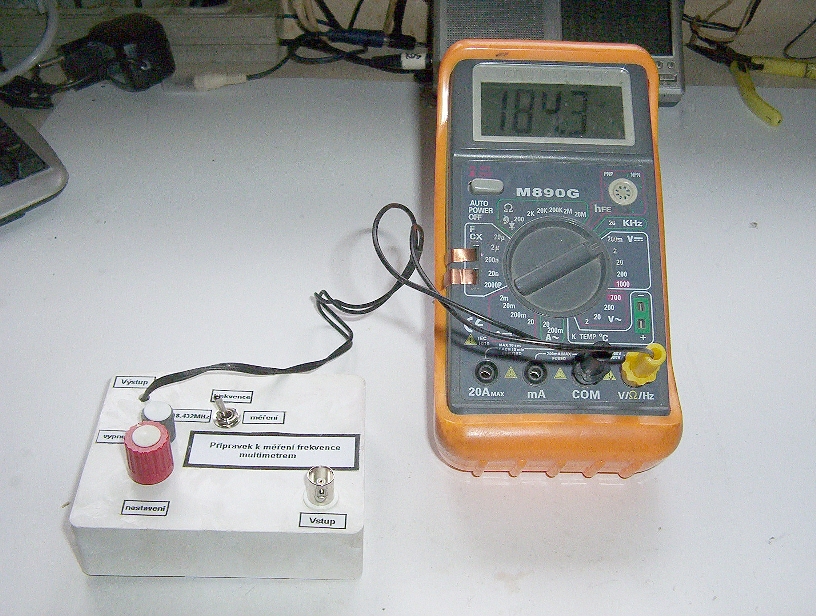

použijete jako já krystal 18.432MHz, tak potenciometrem nastavíte před měřením
184.3mV. Určitě ale lze použít i jiný krystal, např. 16MHz. Měření lze provádět
na rozsahu 200mV nebo pro frekvence nad 20MHz na rozsahu 2V.

Původní zapojení používalo tranzistor BC549C na vstupu a na výstupu BD, což se
mi zdálo zbytečné a navíc jsem je neměl - použil jsem tedy dva MPSA18 kvůli
jejich velkému zesílení. (BC549C má asi 500-900, MPSA18 i více, ale 2N3904 jen
asi 300) Myslím ale, že 2N3904 by asi taky stačily, pokud vám s nimi bude
kmitat krystal. Též jsem nepoužil stabilizaci napětí pro oscilátor, připadalo
mi to zbytečné, ale hlavně zesílení prvního tranzistoru a tím i citlivost byla
větší při napájení vyšším napětím. Kondenzátor 220p by ovšem měl být foliový
nebo slídový! Je možné, že kapacitu 820p nebo hodnotu trimru 2k5 budete muset
změnit, abyste se dostali na těch 184,3mV při 18,432MHz a bylo by lepší použít
potenciometr tak 250R a nikoli 1k0, ale jiný jsem doma neměl. S ním se totiž
bude dát kalibrace lépe nastavit. Nepoužívejte krystal 20MHz, to je přesně
na hranici měření multimetru!

Přípravek lze napájet 9V z destičkové baterie, bylo by dokonce možné využít tu
samou baterii co už (možná) máte v multimetru, pokud byste vyvedli její plus na
vnější zdířku. To by zvláště dávalo smysl u levného multimetru určeného
především na taková měření - kdysi dříve jsem zde popisoval totiž i přípravky
na měření kapacity a indukčností s napájením též 9V! Přípravky by pak šly
udělat jednotně, dole by měly tři "banánky" kterými by se zasouvaly do
multimetru a na napájení by se využila svorka na multimetru jinak užitá na
měření proudů např. na rozsahu 10A.
