tedy zatim teoreticky

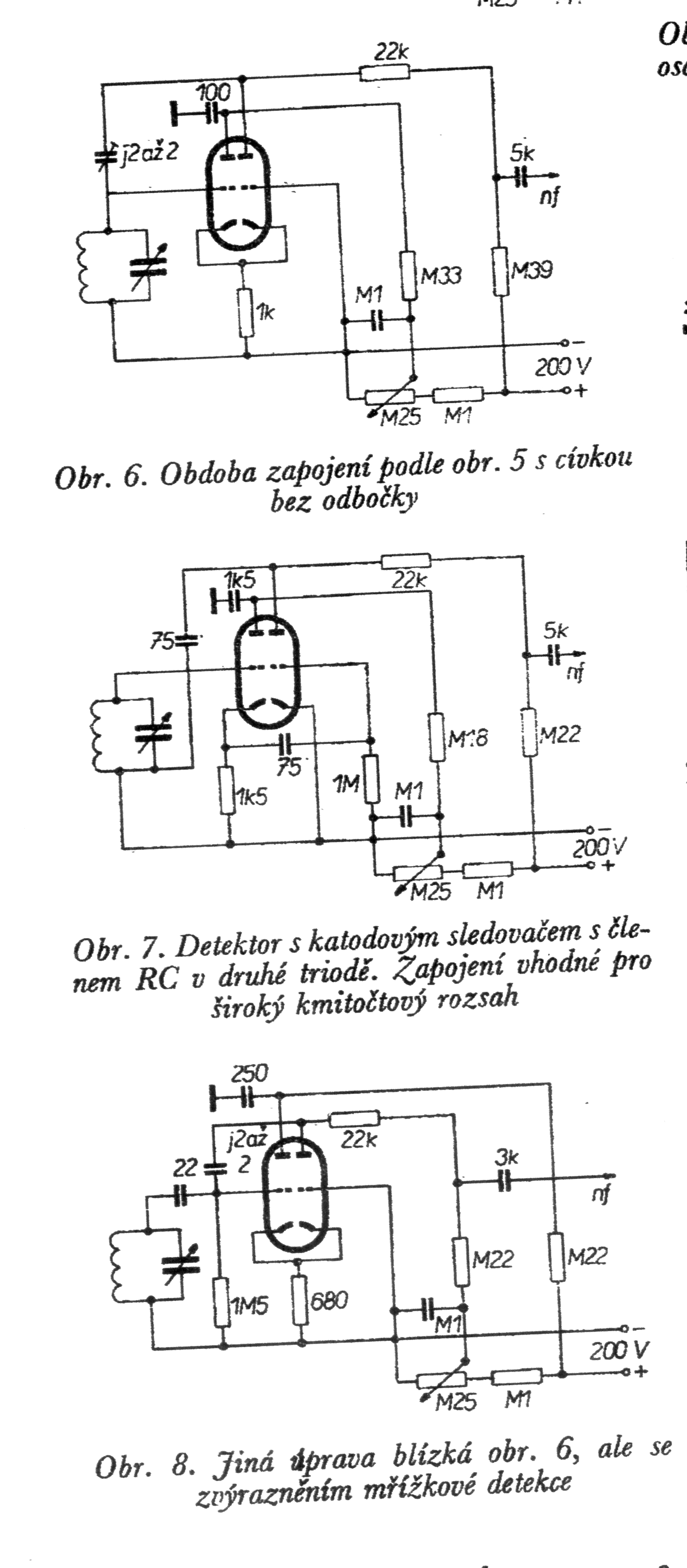

Novy1 Z tohoto co bylo v AR v roce 1974 bych chtěl vyjít, patrně ze zapojení 6. To 7.
je blbě, ten kond 75p jistě nemá vést na zem! To by se to asi nezavazbilo, že.

Nicméně bude problém, neb nechci žádných 200V na anody ale tak a nejlíp 12V,
hi! Čímž pádem tim katodovým odporem prd poteče natož aby tam byl spád napětí
co by měl význam. Zvyšovat ho na nějaký šílený hodnoty asi taky není extra nic
dobrýho. Místo M39 bude asi trafo, místo 22k by šla tlumivka ale ten by tam i
mohl zůstat. Místo M33 spíš tak 33k. A zmenšit hodnotu potenciometru a vyhodit
ten odpor u něj. Kapacita 2p bude muset být vyšší.

Ty katody budu asi muset pověsit na nějaký stabilizovaný napětí, nejspíš něco
jako diodu v propustným směru přemostěnou ellytem a přes odpor na plus coby
stabec napětí čímž by byly katody kladný oproti zemi, a na ten bod by se musela
pověsit i druhá mřížka. Tzn že si s tím budu muset hrát na poli, teda nepájivým
a jelikož je z GESu, možná i "bezkontaktním", hi! Ono by snad stačilo kdyby ta
první mřížka měla aspoň -0,5 či -0,7V oproti katodě.
A nebo taky né, v návodu o napětí a jeho velikosti nic nebylo.
