AM synchrodetektor

AM synchrodetektor
Vydáno dne 09. 12. 2010 (827 přečtení)

podle Surrey Electronics Ltd.

Novy1 Tak jsem konečně přišel k pořádnýmu demodulátoru, tedy první verzi staré už asi
dva roky, tedy z dob kdysem si taky hrál s TBA120 a podobně. Tohle ovšem dělal
Michal Janošek včetně návrhu desky, je to podle "Surrey Electronics Ltd."
akorat je tam TBA120S a ne S041P jako v originálu. Já to jen dostal a teď to
strkám do krabičky coby externí detektor k DX394 Radioshack. Má to totiž
posléze být na jiné desce, a se SMD, což už teda moc není na osazování ručně a
na nějaký experimenty na desce. Bohužel jsme se k tomu nikdo už asi dva roky
nedostali!

Umět to ovšem umí kde co! (nemá ale myslím cenu dávat sem návod v angličtině

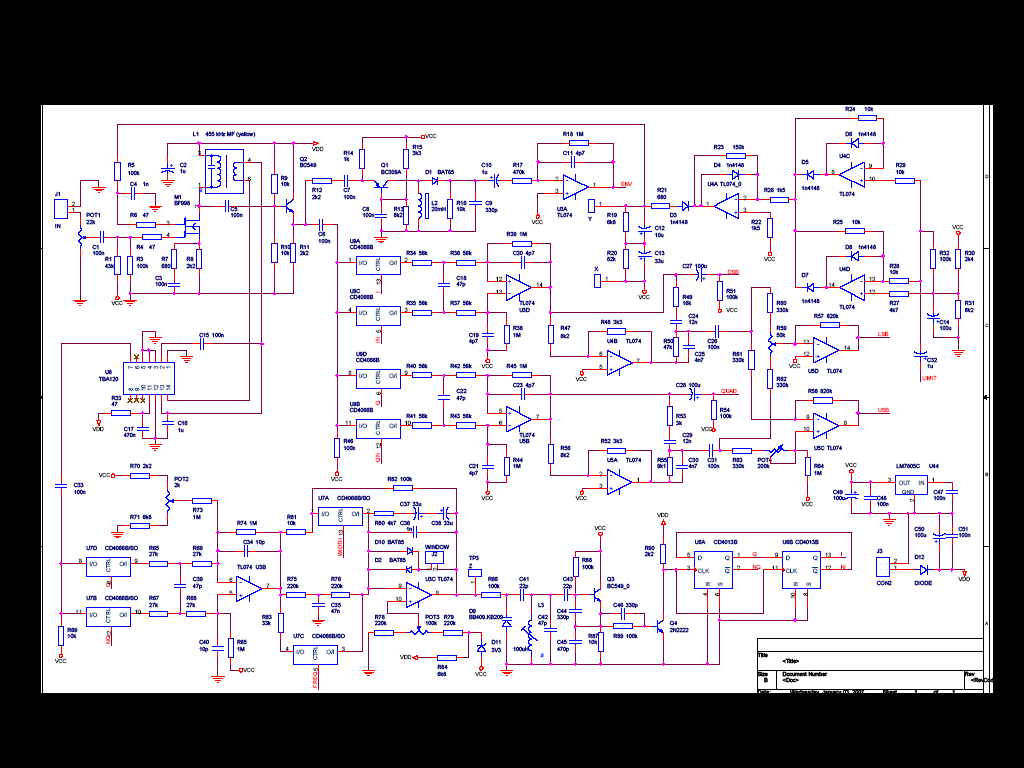

extra když ho mám i tak jen v pdf. A tohle schema je ovšem taky jen na ukázku
složitosti /řada věcí jako přepínače a podobně na něm nejsou/ a už je toto
upravené...) Z toho plyne, že to po mě ani nechtějte postavit, hi! Jednak by na
to Fifík musel dodělat tu desku a vyzkoušet ji, druhak na tohle se SMD pořádně
nevidím a ručně osazovat SMD je pak děs. Cena by stejně nebyla malá, že. A taky
to není nic do kapsy nebo "do radia" leda by bylo velký jak Lambda, hi!
(Nezapomeňte, že někam byste museli dat i ty ovládací prvky)

I já jsem vynechal spínač napájení, na panel vpředu není kam ho dát a zezadu je
to blbý a vlastně zbytečný když 12V na stole stejně vypínám jinde. Místo toho
tam mám přepínač co přepne audio z přijímače na audio z tohoto. Druhý přepínač
je "window" což má za důsledek že je možný přijímat stanici slabší na které
sedí jiná silnější. (Vycházím z toho co psal Fifík, snad to chápu dobře, uvidí
se při testech). Otočný přepíná šířku smyčky zachycení mezi wide-medium-narrow.
Tj. na wide to naladíte, a na narrow se chytne tak, že nevadí ani vedle sedící
silná stanice. Jemný doladění frekvence asi v rozsahu 4kHz je poťákem.
Zbývající přepínač přepíná mezi: envelope, což je "normální AM detektor", USB,
LSB, DSB, a nakonec i ISB stereo spread (což dává do jednoho kanálu USB a do
druhýho LSB) a kvadraturní detektor. Ten je patrně na extra zamršený signály AM
kdy potlačí silnou stanici ale slabou nechá a umí též NBFM a fázové modulace...
což je dost dobrý. Pokud sem se nekde v překladu textu sekl, bude to v dalším
članku až to postavim a vyzkouším. Ono se lip piše ze zkoušek než z překladu,
že. Třeba nevim přesně jak se to chová s vysíláním s potlačenou nosnou vlnou a
to ISB možná umí americký AM stereo, mám dojem že oni totiž modulovali každý
postranní pásmo jedním kanálem stereoaudia! Toho textu je 6 stran, takže není
až tak jasný, co a jak přesně funguje.

Každopádně to JE lepší jak ruzny ty počítačový srandy "do zvukovky" a chybí
tomu leda DRM... ale celej DRM dekoder by byl zase jedna veliká deska, nicméně
by tam šel přidat ten mix na 15kHz aspon...
