 Zapojení s E88CC a darlingonem TIP122Vydáno dne 24. 02. 2011 (498 přečtení) zes na sluchátka i přijímač

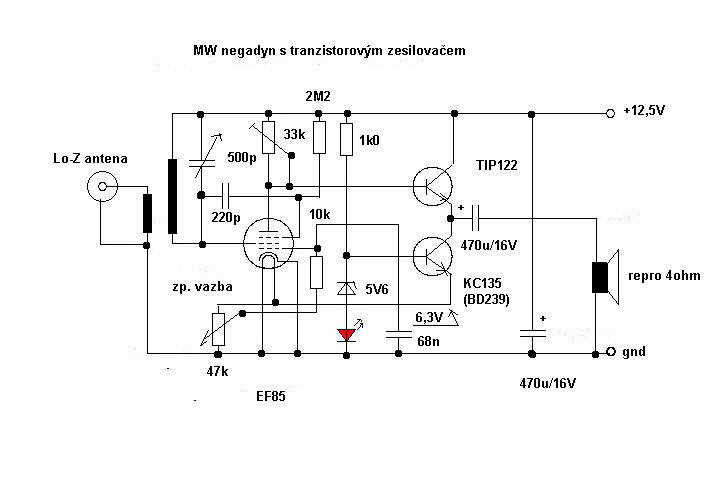

takto: především to vyzkouším ještě se žhavením 12V co nepovede stabcem proudu a jinou elektronkou (ECC81,82,85) ale ne hned, protože k naražený levý ruce a pravýmu zápěstí mě ještě začala bolet bederní páteř, to by se z toho jeden fakt posral, to je už děs. Nevydržím s tím totiž ani sedět... No ale k tomu zapojení: ušmrdlal jsem něco jinýho s E88CC a bez LM317. Jednak E88CC má rozhodně vyšší zesílení, zvláště na 12V a naopak ECC82 je považovaná za vysloveně nevhodnou na 12V (ale vhodný by měly být 81 a 85 s vyšším zesílením). Druhak jsem chtěl to žhavení hnát tak, aby se zbytečně netopilo proudem v nějakým stabci nebo jeho odporu. No a třeťak mám silný pocit, že úbytek napětí na LM317 je zaručeně vyšší jak na jednom tranzistoru. Využití LED současně řeší i kontrolku zapnutí. Trimrem se došolíchá zhruba pulka napájecího napětí mezi tranzistory ale především správné napětí pro žhavení! Při vyšším napětí jak 600mVpp dojde ovšem k zalimitování jedné půlvlny, takže to pak zkusím vyřešit jinak (mám dojem , že se to limituje už na té flašce), ale výstupní napětí na sluchátka stačilo a stačilo i na reprák 4ohmy na běžný poslech v místnosti kde není brajgl. Ono je to tak 250mW max, no a to na ten poslech fakt stačí. Vstupní kond by neměl být ellyt! No a spodní tranzistor (toho stabce) v principu tady není nutný ani chladit, výkon padá na tom druhým! Mimochodem ten horní je darlington a chladič teda už potřebuje! Překvapil mne hlavně přednes s pořádnými basy a prakticky bez šumu, zapojení je navíc jednoduché. U tranzistorů to jednoduché není, protože v AB či B třídě je potřeba nastavit polovinu napájení mezi tranzistory, nebo taky klidový proud aby to nezkreslovalo, no a stejně pokud je tam třída A a trafo tak jako u elektronek chybí basy neb to malý trafo je prostě nepřenese a elektronka navíc na 12V na anodě ten výkon ani nedá! Integráče obyčejně šumí jak prase i bez signálu, a taky mají sklony ke kmitání pokud nemají na výstupu RC člen a někdy i s ním! Větší výkon patrně půjde využít v dalším zapojení co chystám a zkusím využít i obě sekce flašky jako předzesilovač čímž se zvedne citlivost na vstupu. Ale těch 300mV (600mVpp) ovšem stačí např. na vybuzení z linkovýho výstupu Degenu DE1103 a věřil bych, že by to asi vybudila i krystalová vložka starýho gramofonu! Pro tu to zase totiž má vhodně vysoký vstupní impedance. Když už jsem byl na tom poli podle skal (zkušebním, někdy i bezkontaktním, hi), postavil jsem obdobně i přijímač, tedy úpravu svého negadynu s EF85 neb to se zdálo nejjednodušší. Potíž je, že ta flaška dostává nižší napětí na anodu než v původním zapojení, jo a zapomněl jsem, že G3 by měla jít odporem na +6V a né na +12V ale nevím, co by to změnilo, jelo to i takto, jen ten kond ve vazbě musel být 220p a né jen 82p jak v původním zapojení. Možná by nějak šlo snížit ten anodový odpor aniž by se hnuly ty napětí ale to jsem už neřešil. V každém případě to jelo, místní stanice by na tom hrály na reprák bez problémů (reprák z rozhlasu po drátě v tý bedně). Zpětná vazba sice hýbe napětíma ale jen nepatrně, je prostě nutný ty napětí nastavit když to nějakou vazbu má a pak je to OK. Přednes opět má důkladné basy na rozdíl od jiných zapojení. Pokud by se měla řídit hlasitost, asi by bylo nejlíp řešit to jako RF gain na vstupu anteny, tj poťákem cca 2k5/N tak, že antena půjde do běžce. To má ostatně i řadu jiných výhod! Stojí za to to vyzkoušet, jakmile se budu moct pohnout, vyzkouším ten zes na sluchátka a zkusím to nějak optimalizovat a uvidíme. ECC82 asi moc vhodná nebude, ale s ECC81 nebo 85 by to mělo vyjít. (Proč ne ECC83? No protože u tý se uvádí, že na tak malý napětí na anodě není vhodná už vůbec, ale pro prdel králíčkům to mužu taky zkusit - mj. ona je i dražší a blběji sehnatelná). ( Celý článek | Autor: Krysatec | Počet komentářů: 1 | Přidat komentář |   ) |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
