 Jiný zesilovač s E88CC a darlingtonem
Vydáno dne 25. 02. 2011 (529 přečtení)
vyzkoušený

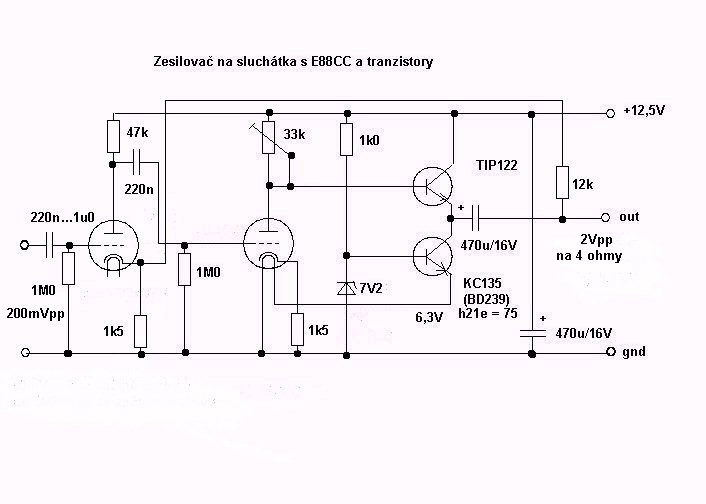

 Zapojení jsem zkoušel i s ECC85, ale ta dá tak 1Vpp na výstupu než se zalimituje. A nejde s ní hnout ni boha. Ovšem asi by šly použít PCC88! Nebo PCC189. Což nemám a už mi dochází i ty ECC88 o E88CC nemluvě, neválí se vám někde něco zbytečně???
Jinak by to asi vypadalo na 24V napájení, ale to je zas problém když nemáte vhodný zdroj a nechcete nějaký stavět. Navíc by to chtělo pak asi změnit pracovní body elektronek, zalimitovává se především druhá trioda, že.
Můžu to ale zkusit na 24V, pokud něco pude, napištím to časem do komentářů.
Potíž je, že zdroj 24V 0,6A (na stereo) do zásuvky se vám doma asi válet nebude, že, kdežto 12V 0,5A má každý haldy.
Jo, a myšci: a když do toho pustíte sínus z generátoru, počítejte že ty tranzistory pak topí oba a jak prase! KC135 byste bez chladiče rychle uvařili!
Použití BUZ11 a asi i nějakého IRF nic neřeší - akorát mají debilně veliký vstupní kapacity takže vám asi ořežou výšky ale to jsem neměřil - laditelný nf generátor mám na verandě kde je "teplo" kolem nuly...
( Celý článek | Autor: Krysatec |
Počet komentářů: 3 |
Přidat komentář |
  )
|
