Indikátor blesků nová verze

Indikátor blesků nová verze
Vydáno dne 06. 03. 2011 (585 přečtení)

zatím na zkušební desce

plesk Takže jsem to postavil na zkušební desce a jednoho krásnýho dne nevim kterýho
to předělám do krabičky. Asi toho, až nebudu mít vysokej tlak, hi!
(To si asi počkáte, jak by řekl Bengálec).

Zatím to teda sedí na ní a asi i funguje. Přebytečných věcí na desce si
nevšímejte, dycky mi tam sedí něco navíc.

Funkce je stejná jako staré zapojení, zapojení je ovšem nové. Jelikož mi Graeme
Zimmer z Austrálie poslal 10ks CA3046, tak ted si zapojení s nima asi užijete,
hi! (Nemám Paypal a něco jsem mu posílal i já, takže mi je koupil tuším na
E-bay.)

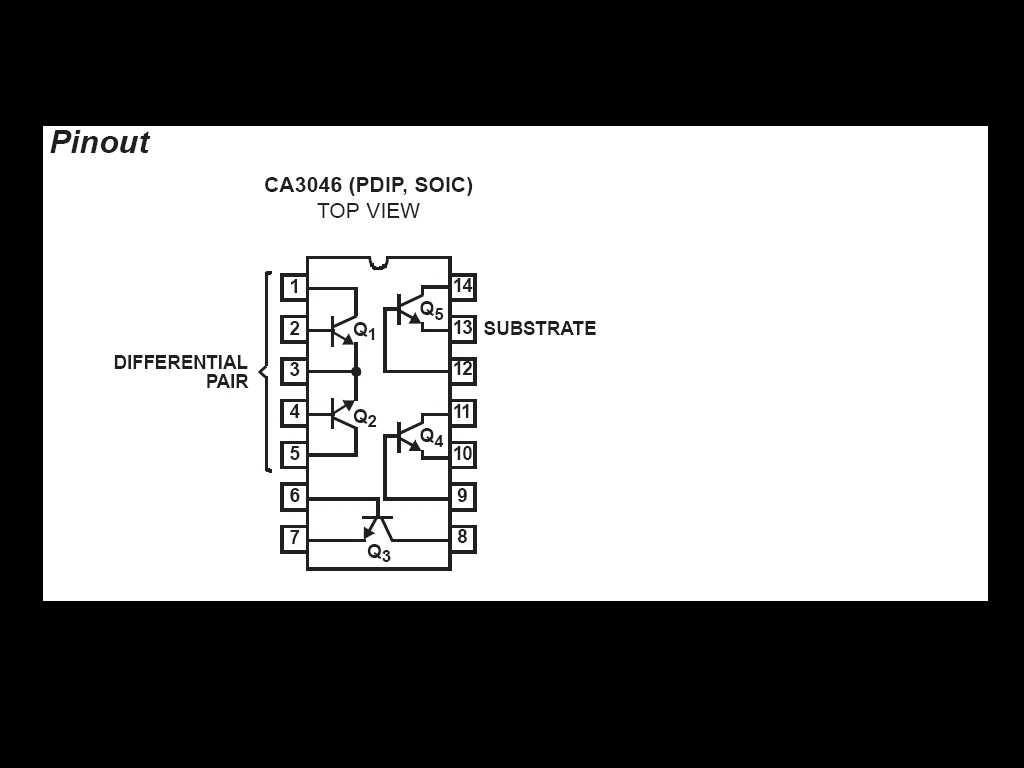

Vezmu to stručně: ty IC jdou nahradit samotnými tranzistory třeba asi 2N2222 či
podobně. Viz datašít. Je tu jeden drobný kiks ale funkci to nevadí takže jsem
to neměnil: vývod 13 má být na zem, což jaksi nešlo, takže pokud máte pocit, že
tam být musí (dle šitu) prohoďte si tranzistory v zapojení. Tj. Q5 za Q3. Ale
mě to ovšem nic blbýho nedělá takže to ignoruju. V jiným zapojení to ale muže
být jinak!!!
A jako obyčejně, hodnoty se získaly experimentováním s tím, co myš našel doma.

Laděný obvod je jakási mf cívka z flaškovýho radia kterou jsem donutil slézt s
kostřičky 8mm a navlíkl na feritku čímž se dostalo těch 50mH. Potvoře se
nechtělo, ale já jsem se nedal! Co nejde silou, jde ještě větší silou, že! S
4n7 by to mělo být někde na 10kHz kde snad doma nic není co by to rušilo ale
ujet se s tím dá frekvenčně i jinam. Kapacitní dělič je tam na to, aby to bylo
selektivnější a navic nemám pocit že by to nutně muselo čumět rovnou z laděnýho
obvodu do vstupu. Zesílení je dost velký. No a problémy s ním ovšem potom taky,
že. Odpory jsem volil tak aby na bázích bylo asi 0,65V protože podle Bengálcova
zapojení nebylo, že. Nejlip je asi dát k výstupu za třetí tranzistor sluchátka
a nastavit to jako klasický nf zesilovač!!! Kond 100pF omezuje zesílení na VF
neb ty tranzistory jedou asi do 150mega a to je to co extra nepotřebujem. (U
MAA125 problém nebyl, ten byl rád když jel na 1MHz...)

A protože blesky jsou silný a tak není potřeba extra citlivost, vykašlal jsem
se na diody. Čtvrtý tranzistor funguje jako detektor, báze má předpětí přes
odpor 1mega (aby to vůbec jelo) a z emitoru se mu bere výstup těch signálů,
ovšem pro vf zabloklý tím 22n kondem. Poťákem nastavíte citlivost kdy začne
reagovat další tranzistor co ovládá klopák, ale ten klopák je až v dalším
CA3046.

Klopák se nechtěl rozumně klopit takže dostal do báze podivných 390k odpor. No
a už klopí! Projevovalo se to tím, že částečně svítila ledka... Diody jsem
udělal ze dvou tranzistorů (jak už jsem psal, blbě, neb jsem zapomněl na "pin
13 dejte na "most negative point" což jsem nedal a už asi nedám, neb jsem línej
jak ta krysa, když to stejně jede, že.) Do báze jsem přidal odpor, aby ručka šla
rychle nahoru ale pomaleji padala a její max výchylku nastavíte trimrem v serii
s budíkem. Logicky trimrem velikosti dle citlivosti budíku.

Šlo by i jiný vyhodnocení, ale považuju to za zbytečně složitý (třeba čítač
pulzů...).

Celou věc lze sice napájet ze sítě ale není jistý, co vám tam po ní vleze a
bude dělat zmatečný info. Mělo by to být daleko od monitorů, počítačů, TV,
"chcípaných zdrojů" a podobných šíleností co vyprodukují kmitočty které by
mohla pobrat cívka. Tj. i vedení ve zdi!! (Či blbec s "něčím" za zdí!!)

Až to dám do pixle a popř. bude po bouřce, napíšu co a jak to dělalo.

S tím CA bych pak taky rád zkusil nějaký zrůdný přijímač na MW či tak.... To
zas bude hrozný zapojení, že se i v Intersilu (co dělá ty CA3046) někdo hrůzou
pochčí, hi! S mýma nápadama totiž nepočítali, hi!
