Parametrický přijímač na 7MHz

Parametrický přijímač na 7MHz
Vydáno dne 29. 03. 2011 (449 přečtení)

podle AA1TJ

Novy1 Tohle je další zapojení co jsem nikdy nezkoušel ale vždycky mne zajímalo kvůli
velké citlivosti etc... parametrické přijímače se u nás ve schematech asi moc
neobjevovaly. Natož v reálu. Mohlo by se to zkusit jako "náhrada" přijímače s
Polyakov mixerem. Šířka pásma které jde přijímat je ovšem malá, ale na těch
7MHz bandu to zas tak nemusí vadit. Pokud teda někde máte šutrovej oscilátor
11MHz což nemám.

Viz ve zkratce z původního textu AA1TJ:

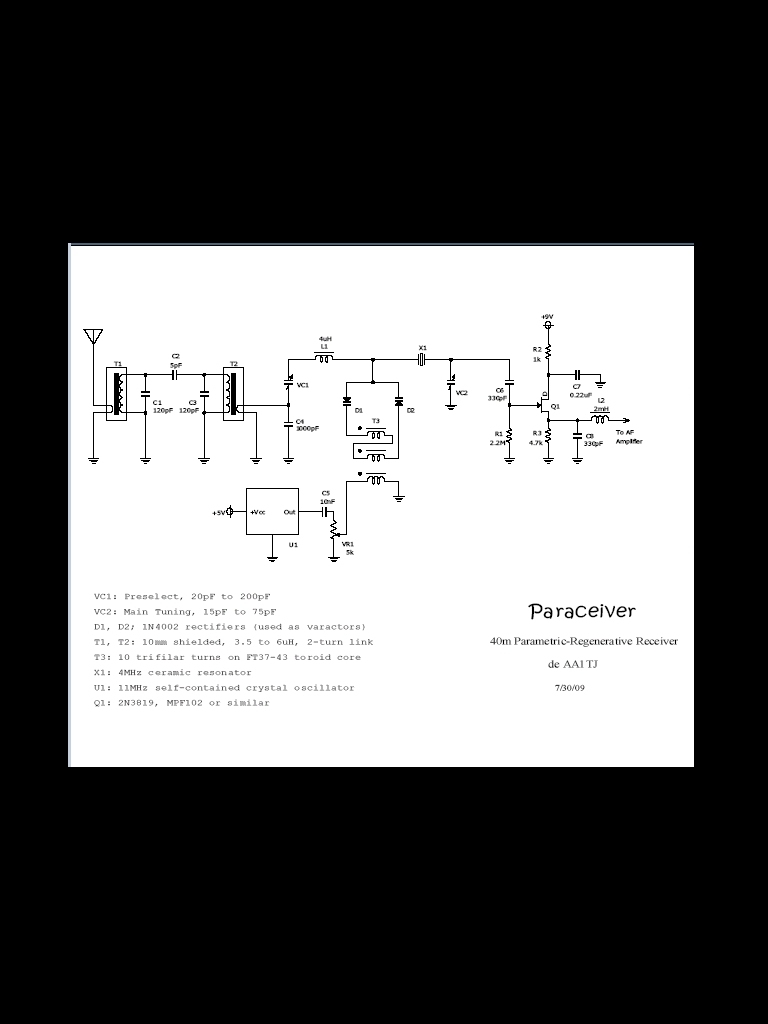

Paraceiver is a novel regenerative receiver that's based on a coupled-resonator
parametric down-converter. The use of a ceramic resonator in the idler is a new
development. A pair of 1N4002 rectifiers are used as varactors. The prototype
40m receiver tunes from 7016 to 7057kHz with excellent stability. The measured
MDS is -150dBW, or 0.22uVrms.
T1, T2, and C1 to C3 constitute a 40m bandpass filter.

L1, VC1 and C4 form a 7MHz, series-tuned, resonator.

X1 and VC2 constitute series-tuned resonator at 4MHz.

The 11MHz crystal-controlled "pump" (U1), splitter (T3), and the varactors (D1,
D2), together produce a time-varying shunt-capacitive
reactance.

No a celý je to tadyk: http://www.aa1tj.com/paraceiver.html
