Krystalka na airband

Krystalka na airband
Vydáno dne 21. 06. 2011 (634 přečtení)

čili na AM cca 110-140MHz

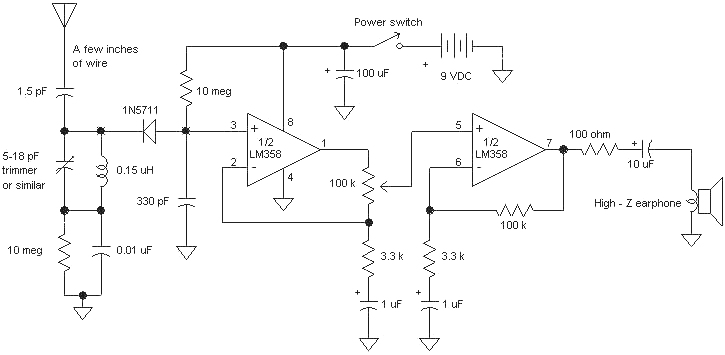

Novy1 Tohle zapojení bylo na jednom zahraničním webu, v podstatě jde o krystalku
patrně s předpětím te diody přičemž bych řekl, že ta 1N5711 je tu
nutná! Pokud sedíte vedle letiště tak to k něčemu i může být!

Rozhodně nf zesílení to bude mít větší než moje konstrukce s MAA125 nebo čím
jsem to dělal kdysi. A nf šum pro změnu menší...

Uvádím to, jelikož ten ten nebo podobný šváb se vám asi bude někde doma válet.

Otázkou je, zda diodový zdvojovač se dvěma 1N5711 jako jsem používal já by
nebyl lepší!

Cívka by měla být kvalitní... ne žadny tenký drátek! A kond vzduchový, že!

Jinak viz:

t=12/9V DC, L1=18T, L2=7T 0.2mm wire on 3mm diameter ferrite, L4=4T 0.8mm wire
4mm diameter
