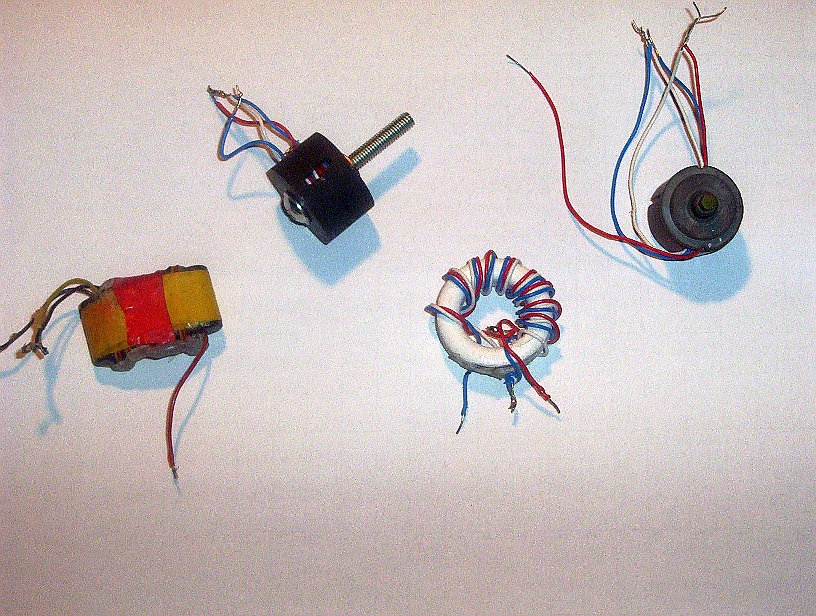

Novy1 Tak jsem zkoušel (kvůlivá vám) navinout na leccos různý ununy. Viz obrázek:
všechno má asi 7 až 9 závitů trojlinkou. To placatý je ferit z tiskárny, 7
závitů (tj vazební část na Lo-Z) má asi 50uH. Se šroubem je jakýsi zrůdný ferit
neznámýho původu kde je indukčnost asi 500uH, toroid je patrně ze síťové
tlumivky 2mH a má pro prdel 9 závitů a indukčnost asi 800uH. Poslední jsem
zkoušel jakýsi železoprachový hrnec z mefy ze starýho radia. Ten jsem
neměřil.

No a na 408kHz a s IC706 (protože buhví jaký vstupy má ta DX394) vylezlo tohle:

drát přímo nedával prakticky žádný "S" což jsem u tý IC (na rozdíl od DX394
nebo preselektoru kde je všechno jinak) čekal.

ferit z tiskárny dával S5 stejně jako ten hrnec se šroubem
toroid dával o něco míň, asi S3
hrnec železoprachový či jaký (ferit to není) nedával teda taky vůbec ani myš!

Z čehož plyne že je prakticky jedno jaký je to ferit i jakou to má indukčnost a
je asi dost jedno jestli těch závitů je 6, 7 nebo 9. Ač 9 je možná zbytečně moc
a ferit ze síťové tlumivky taky není až tak vhodný.
