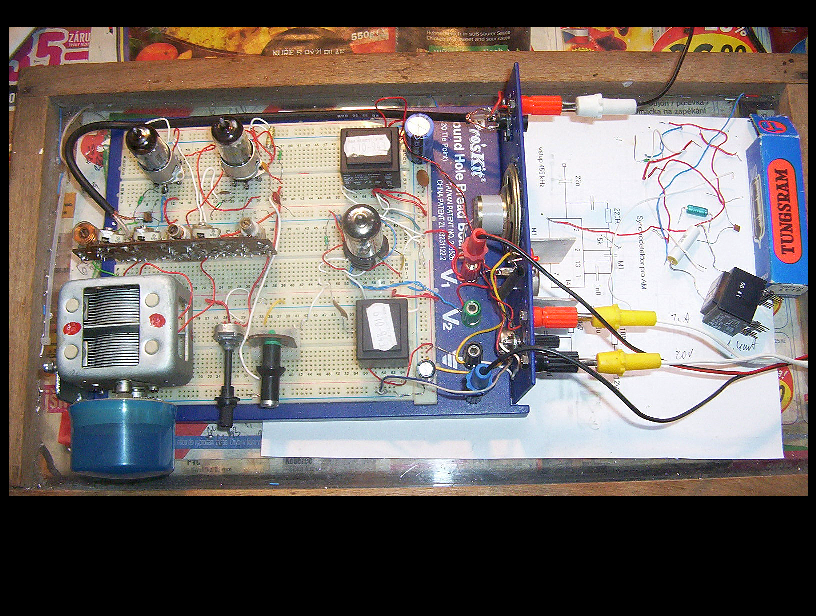

A nakonec přijímač s 2x6F31 a PCF200

A nakonec přijímač s 2x6F31 a PCF200
Vydáno dne 17. 09. 2011 (429 přečtení)

což jde i na 20V

pcf200 Tak myšci, tady je několik poznámek k zapojením, čtěte pozorně neb "nebudu to
dvakrát opakovat"!

Především s malým anodovým napětím fungují prakticky rozumně jen tyto
elektronky (tedy z těch co jsem zkoušel a měl a mimo tzv "bateriové" a americké
autorádiové a elektronky ruské s drátovými vývody a oktalové protože to se
všechno blbě shání):

6F31, 12F31, ECC88, E88CC, PCC88, EF183, E183F, EF85, PCF200 a s výhradami 6H31,
ECC82, 6CC42, ECC85 a E180F + EC86 ale ty dvě rozumně jen v superreakčním
přijímači na VKV. K řadě z nich jsou ovšem i ruský či jiný ekvivalenty! Tuším
6K4P je 6F31 třeba. U 6F31 bacha na to jestli je nebo není katoda spojená s G3!
Prej někdy je, jindy ne. (Já to spojený nikde nemám ale Bengálec jich prej má
bednu..)

Prokazatelně na prd je 6F32 a 6F31, ECC84, a prakticky všechny ECL a PCL ale
viděl jsem kdesi schema s EL84?! PCF82 jsem nezkoušel, to nechám na vás.

Trafa: pokud je to na sluchátka 64ohm nebo míň tak 230V/6V, pokud na 150ohm tak
230/12V, na reprák 750 ohm jsem dal 110/9V ale ten jde dokonce připojit i
přímo! Ovšem přes trafo je to lepší. Holt záleží jak se dostanete na nejlepší
přizpůsobení těch impedancí! Když se nedostanete, hraje to slaběji. Místo
tlumivky jde tady na nf použit vlastně jakýkoliv primár síť. trafa.

Problém s reprákem je v tom, že flaška na 12V nedá výkon takže ji přebudíte.
Muselo by tou anodou téct naprázdno aspoň 10mA což neteče. Přičemž je nutny si
uvědomit že to musí být s g1 přes asi 1M na zem a ne s g1 rovnou na zem!

Triodou PCF200 teče asi 500uA při 12V, 1.5mA při 20V (všechny žhavení do serie)
a 3mA při 33V. (Pentodou teče jen asi 150-200uA). Ovšem i tak z těch flašek
vychází skoro nejlíp. (Možná ještě zajímavější by byla PCL200. Má dost šílenou
strmost pentody 28mA/V.) Nezapomeňte že PCF/PCL200 má DESET nožiček!
