Antenní vazba cívkou

Antenní vazba cívkou
Vydáno dne 20. 09. 2011 (295 přečtení)

v grafu

Novy1 Takže ještě vazba anteny cívkou na feritku:

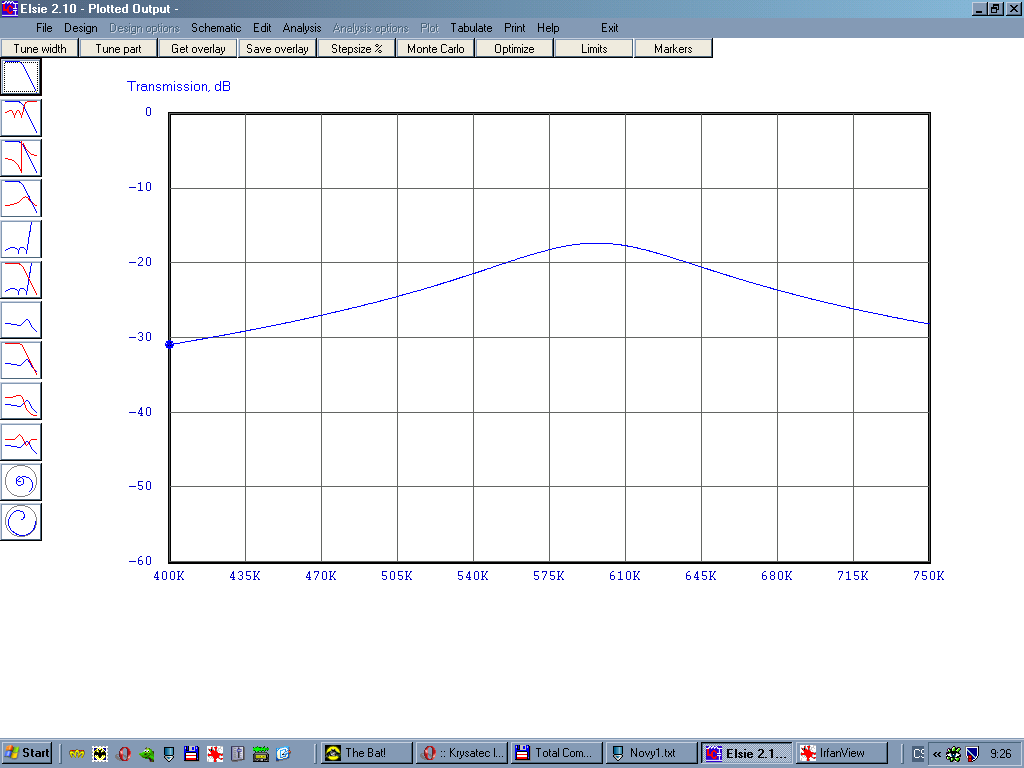

myšmo to vypadá takto: ladící cívka 200uH, vazební postupně 1, 2,10, 20uH.
Vazební koeficient 0,5.

To je asi takto: ladící cívka 100 závitů a Q asi 100, pak jsou ty antenní
postupně: asi 7, 10, 22 a 30 závitů. Počítám, že se tam signál přivede z koaxu,
za ununem že.

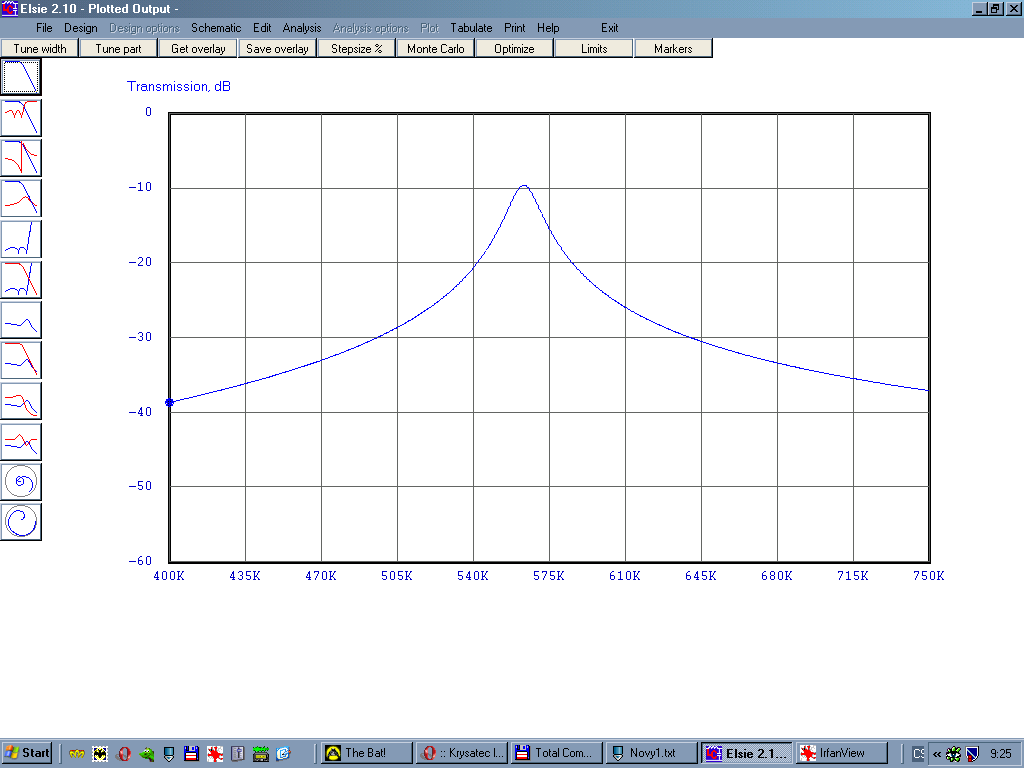

V principu to ukazuje jak klesá selektivita při nižším převodu a na posledních
obrázcích jak se mění s vazbou mezi cívkami.

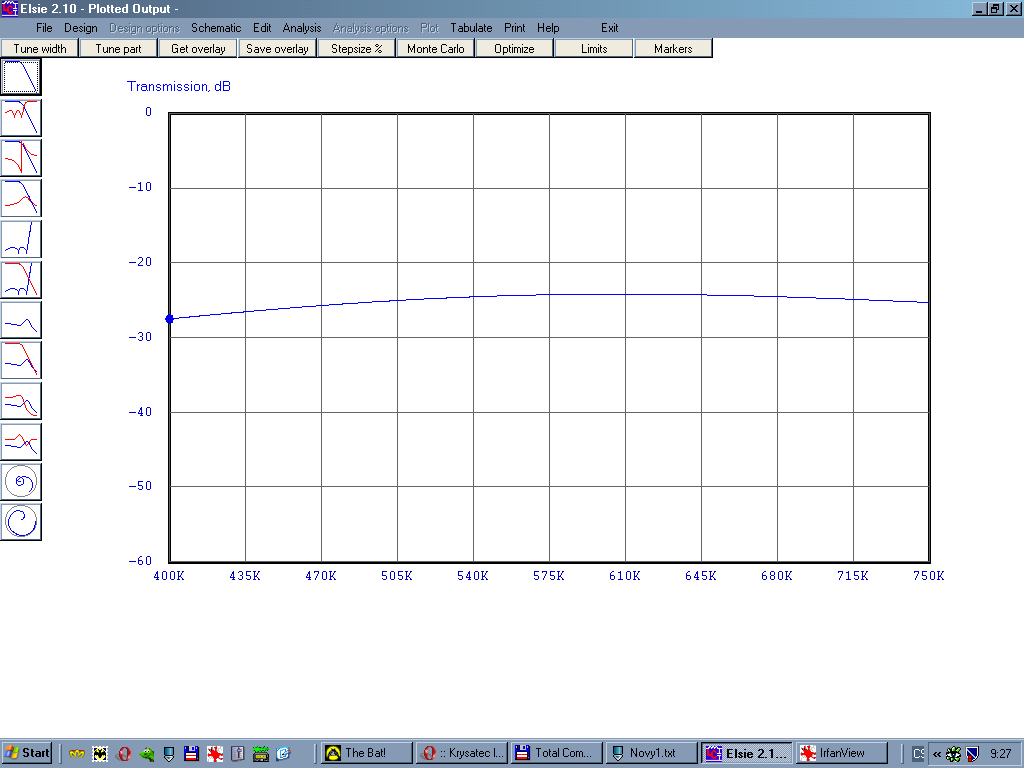

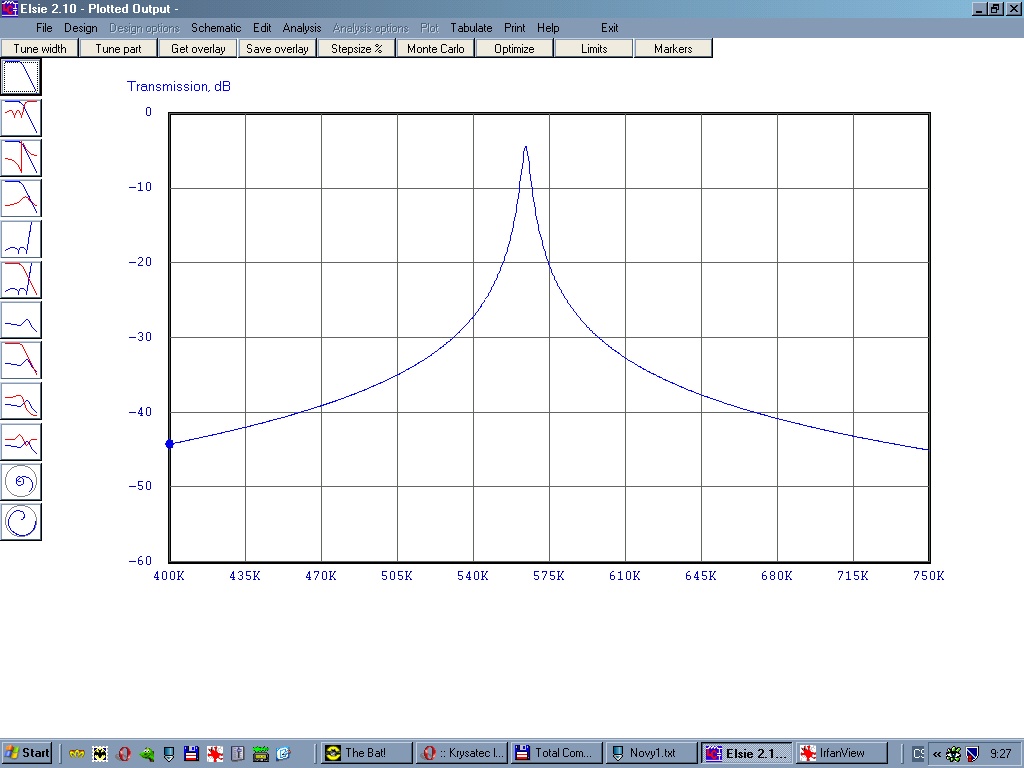

U prvních obrázků je koef. vazby 0,5, nejlepší je "volná" 0,1 a nejhorší 0,9
což je nejsilnější vazba.
