 A proč to s tím trafem nehraje?
Vydáno dne 20. 09. 2011 (298 přečtení)
v grafech
Novy1
Proč to nejde s trafem co máte?

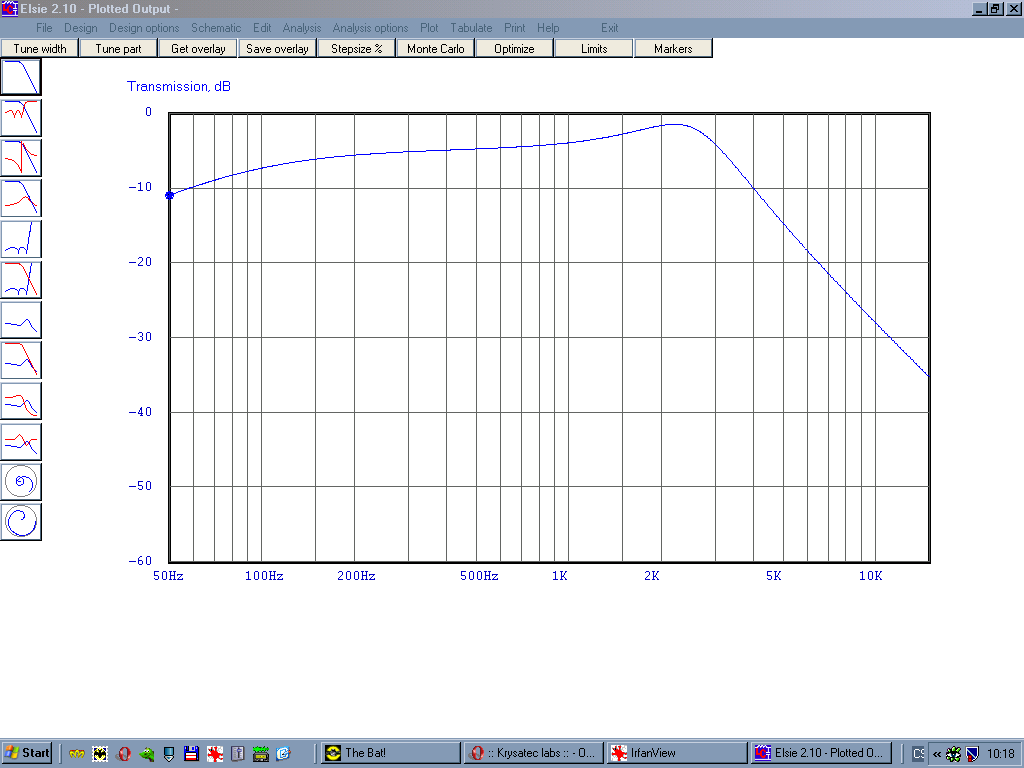

Například: máte trafo s primárem 10H a sekundárem 250mH a napěťovým převodem
teda cca 20/1 a vstupní impedance je 50k (z anody flašky dejme tomu) a na
výstupu "uši" 150ohmů. (To je sice nepřízpusobený neb výstup by měl mít menší
zátěž ale to už je realita.) To je první obrázek.

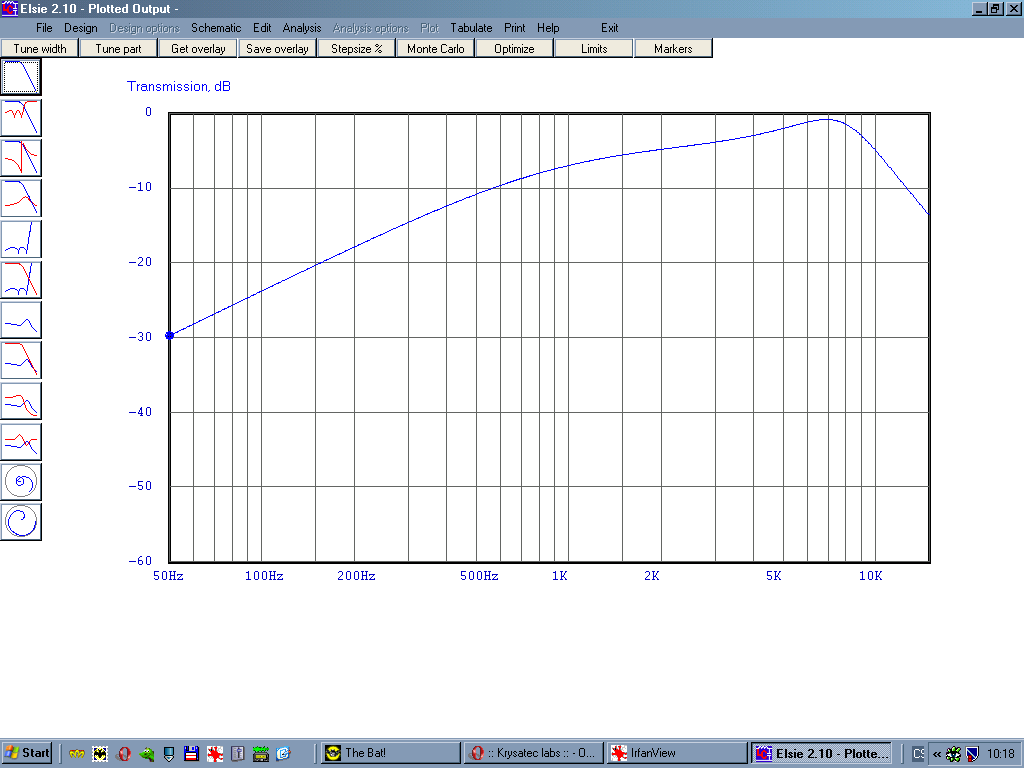

No a teď se podívejte na druhej. PŘEVOD je TAKY cca 40/1 ale indukčnosti vinutí
jsou 1H a 25mH! Ovšem většina akustickýho pásma a hlavně dole je kde? No v řiti!
Jste tam o takových 10dB níž! Výsledek je že to hraje potichu a ve výškách!
(Výšky jsou navíc omezeny kondem 2n2 paralelně k primáru neb to se tam dává.)
Podotýkám, že nepřizpůsobením impedance trafa k sluchátkám či repráku logicky přicházíte o výkon taky a to odchylkou na obě strany.
Není to ale tak děsivý jako když máte malou indukčnost primáru!
Problémy ještě může způsobit to, že v trafu není mezera (což v síťovým není) a zasycením ss proudem anody se ještě sníží indukčnost. Další věc (na reprák) je že vinutí sekundaru má správný poměr ale je tenkým drátkem, takže to pak dá napětí ale už ne poud neb se zabije v tom vinutí a tím pádem ani výkon.
Celou králičí prdel pak doplní vinutí moc tenkým drátem na primáru s moc závitama, což zas způsobí to, že vám na ohmickým odporu vinutí spadne napětí a jste opět v řiti protože na anodě pak třeba není 12V ale jen 10V a to je už poznat! (a MNOHEM víc jak je rozdíl mezi třeba 12V a15V!!)
