Laděné obvody

Laděné obvody
Vydáno dne 21. 09. 2011 (484 přečtení)

a jedna krystalka

Novy1 Doufám že nějaký myšec taky napíše co naměřil nebo zjistil. Už začínám byt z
toho unavenej... jelikož se budím kolem 5,30 tak touhle dobou v poledne už
padávám na hubu. Nicméně měl sem pocit, že tyhle teorie ani praktický
zkušenosti už dneska nemá nikdo kdo "nebyl v Rusku a není mu víc jak 50 let",
že. (A napopak, kdo byl v USA a je mu pod 20, nepostaví bez Atmelu ani
krystalku, hi!)

Měřil jsem ještě jednou tu cívku s lankem 27 x něco na tyčce z Rigy a vyšlo že
obvod vypadá takto (cívka má tak 220uH):

na 500kHz to má Q 166, na 1MHz asi 135 ale na 1,5MHz už jen asi 60!

Což tak nejak odpovídá tomu co jsem si myslel.

Vyplivne z toho jedna věc: možná by stálo za myš přepínat cívky i v průběhu SV
pásma?

Poměr C/L nebude asi na vyšších frekvencích optimální. Z toho pak plyne blbá
kvalita a s ní i blbá selektivita. A z toho zas že na Slovensku kde je stanice
kdesi na cca 1.2MHz či kde (Dobrochov má 954kHz) budete nasraní, neb Q je malý
a výsledky pak taky malý. Teď si vemte, že postavíte Kňoura. Q tamní SV cívky
je už tak nic moc a ještě se to zmastí tímto! (Mj. Kňour by tedy měl kňourat s
cívkou s vysokým Q - ale na přijímané frekvenci - jinak moc neuslyšíte!)

No takže zkusíme co? Místo feritky s cca 50-60 závitama namotám jen asi 20-25!
Pochopitelně že to neladí pod asi 1MHz, jenže: se stejným ladikondem je
najednou na 1MHz Q zase asi 135 ale na 1,5MHz je 115!! Což je už znatelný
rozdíl. Q obvodu je prakticky dvonásobný! Z toho plyne mj větší selektivita a i
citlivost. Navíc takový Kňour má na vstupu kapacitní dělič kterým pokud je to
podělení blbě nastavený to celý ještě zhoršíte! V principu by to chtělo
vyzkoušet vhodný poměr kapacit.

V době kdy se používaly krystalky a neřešilo se vše tím že se zvýší zesílení
zesilovačem a nikoli vyladěním a přizpůsobením obvodů to vypadalo jinak.
Z toho pohledu je dobrý jít někam k roku 1925, hi!

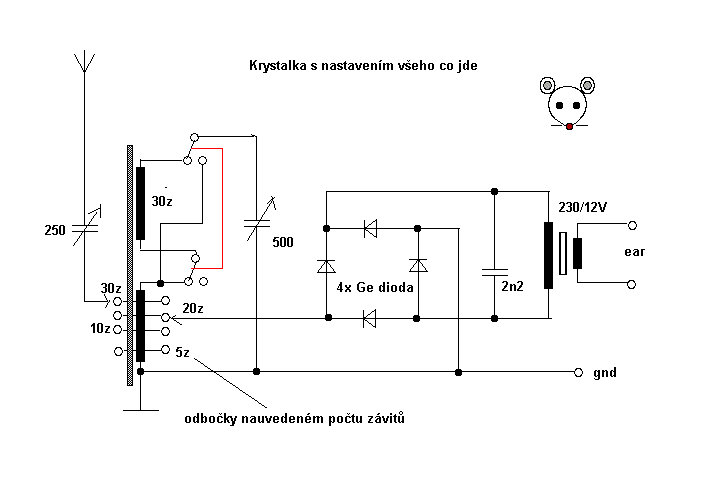

Na závěr teda krystalka kde by se dalo optimalizovat prakticky vše podstatné.
(Předpokládám sluchátka 150R, jinak (např. na 64R) by se hodilo trafo 230/6+6 a
vyzkoušet přepínat i tohle!!)

Vazba s antenou se nastaví odbočkou a kondem, celovlnný detektor taky a ladění
se dá přepnout na nižší počet závitů. Odboček by ovšem mohlo být víc!
Ke všemu je možný, že pomůže i dát ty cívky na každý konec feritu jednu!
Kdesi jsem četl že na konci tyčky je to lepší!
