Přijímač s PCH/PCL na závěr

Přijímač s PCH/PCL na závěr
Vydáno dne 08. 10. 2011 (628 přečtení)

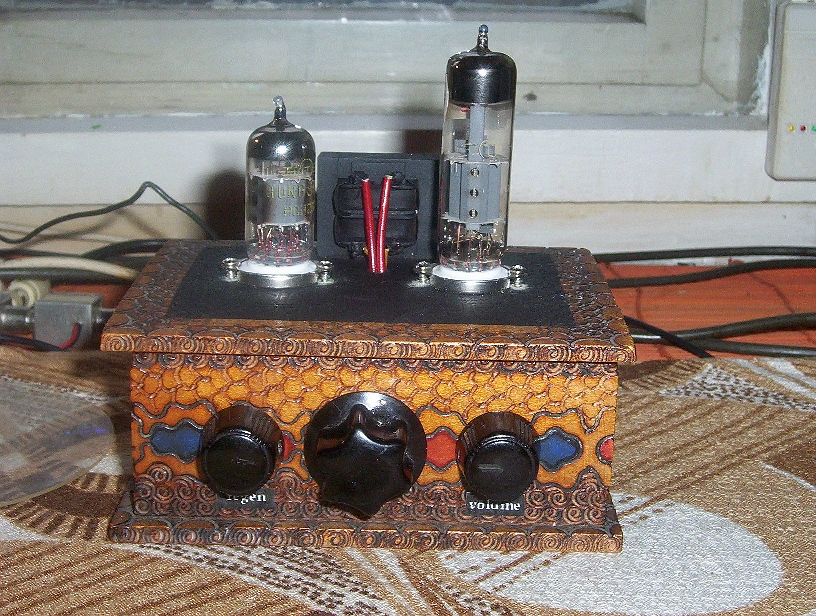

už v krabičce

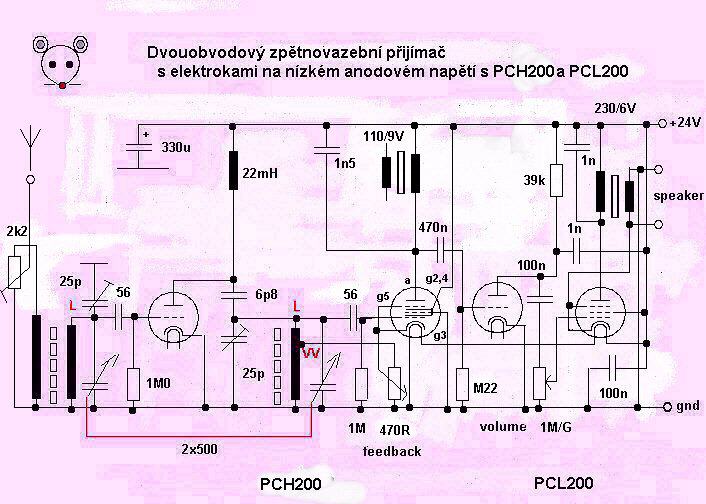

rxx Některý hodnoty jsem změnil neb to v týhle konstrukci bylo nutný. Hejno traf
nemám takže jsem použil odpor. Přívody k mřížce a anodě triody i heptody a
katodě heptody MUSI byt stíněné jinak to nerozchodíte. Trimr na antenu se hodí,
silný signál vám to přehuláká a pokud máte na anodach jen 30V tak to pak
i zkresluje.

Můžete ale zkusit zdvojovač napětí a na anody pak bude asi 60V což bude lepší
ale taky to bude mít větší problém s kmitáním který nechcete a odfiltrováním
vrčení z napájení.. (Živím to z trafa 24V stř. kterým to zrovna i žhavím takže
to usměrňuju jen na anody a zdvojovač mne napadl dodatečně.) Pak je lepší ovšem
raděj dát to trafo do anody triody PCL a ne do anody heptody a RC členem 3k3/1G
odfiltrovat napájení pro PCH čímž se zároveň sníží asi na 40V což stačí. Na
60V vám patrně ale pojedou i polochcíplý elektronky který asi tady koupíte
nebo někde najdete.

Závěrem:

Nedivte se, když u nás koupená elektronka (ne nová) bude ještě slabší jak vaše
"z půdy". Též se nedivte když jaksi nebude pasovat do patice ač do jiný vaší a
starý či lépe doma vyrobený samozřejmě pasuje. Tolerance roztečí kolíků jsou
fakt zábavné... asi ty nový patice dělají v Číně... což je pak jak s banánkama,
ty taky nejdou strčit do zdířek z Německa a když už jdou, půlka toho kovovýho
čumí ven aby vám tam mohl spadnout nějaký jiný drát a vyšlusovat zdroj nebo
poslat napájení na reprák.

Ty součástky mne dnes už tak serou, že mne pomalu přestává bavit něco stavět a
kupovat je po internetu extra se zasláním českou poštou. To pak stojí a zabere
víc času jak celá stavba a akorát se u toho zdravě naserete. Ke všemu ten
pitomej Dobrochov snad zkresluje sám o sobě takže jeho "kvalitu" neberte za
směrodatnou. Vysílač na 639kHz ovšem zase v Brně kolísá i za dne takže zbývá
tak 540kHz "Košút radió" jenže to mi zas ruší nějaký periodický vrčení patrně z
nabíječky mobilu - ale není u mne v domě!!! Takže se v Brně zdravě naserete i
tak. A nepochybuju, že pokud to postavíte na dlouhý vlny na 270kHz tak do
roka ten vysílač zruší.
