A přijímač na DV s jednou PL84

A přijímač na DV s jednou PL84
Vydáno dne 16. 10. 2011 (505 přečtení)

reflexní a zpětnovazební

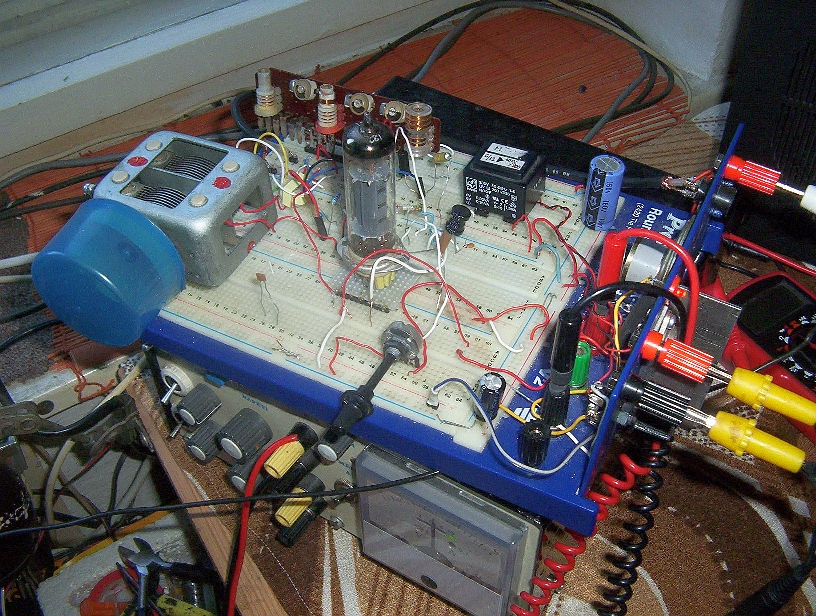

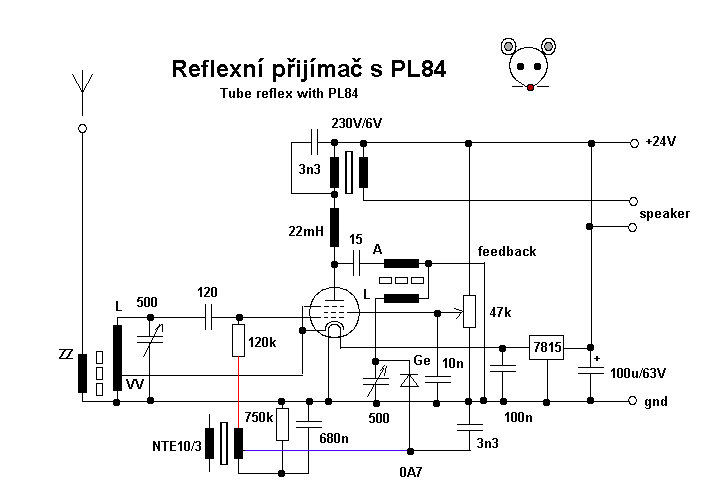

pl84 Tákže: zapojení je jednoduchý, funguje bez problémů. Topolná mi tu hraje i na
reprák (ta je silnější jak Dobrochov a nezkresluje tak hovadsky) takže jsem to
dělal na DV a ne na SV.

Cívci jsou z Rigy ale tentokrát opačně! Ono by to šlo líp ale nejlip je
vyzkoušet to s tím co člověk má, že, což je duvod proč dioda není v odbočce:
žádnou odbočku tam nemám! Stejný důvod je proč tam není zdvojovač napětí: druhá
dioda mi spadla na zem a něco ji asi sežralo takže jsem ji nenašel. Patrně bude
posléze nalezena "bosou nohou" jako i hřebíky a podobně... Takže ta cívka na
vstupu je ta prostřední, viz odbočka VV a popis dříve tady na webu, antena se
vede na vazební vinutí co jsem tam už dřív přidal a přidaná do serie s ním je
odbočka "V". Moc silný signál ale muže flašku zavřít a pak to bude zkreslovat!
Což jsem neřešil protože moc silný signál u mne neexistuje. Jinak by na to
stačil obvyklý poťák mezi antenou a antenní cívkou. (Což jsem zkusil abyste
neřekli že su krysa!)

Selektivita ovšem není buhví co ale o to mi při přijmu silný stanice ani nešlo.
Ona hlavně neni buhví co protože druhý LO nemá odbočku pro diodu. Signál z
anody jde na původní antenní cívku. Velký vazební kapacity na LO nedoporučuju.
Ostatně celý si to zjednodušíte když ten druhý obvod nebudete ladit což lze
taky. Nemusíte se pak drbat se slaďováním - ladění druhýho obvodu by asi mělo
smysl leda kdyby tam ta odbočka na diodu někde byla. takže byste tam mohli dát
i nějaký vf trafo. Tyhle věci je nutný si vyzkoušet.

Každopádně by šlo a bylo lepší použít vyšší anodový napětí, ale s 24V na anodě
to hraje i tak a pak lze použít pro žhavení 7815 což jinak nepujde. Teda né
když máte k dispozici leda jeden zdroj cca 24V ss. Pochopitelně to jede i na
16V takže pak stačí jedno napětí ale to je tak na sluchátka. Těch 24V ovšem na
poslech v tichý místnosti a když nejste "tetřev hlušec" normálně stačí a zdroj
24V najdete. Pokud máte někde 24V střídavých, můžete skusit pro anodu zdvojovač
na cca 60V. Mě se s tím moc drbat jen na zkoušku už nechce.

Jistě mužete použít i PL82, asi i PL81 nebo PL83, nebo EL84. Ovšem u "E" tečou
proudy žhavením jak prase. Což je důvod na použití elektronky řady P. Navíc ty
se najdou všude a nikdo je nechce a každej vám je rád dá zadarmo: dokud mu
neřeknete že je nutně potřebujete, hi.
