 Reflexní audion s EF80 a PL82 II.
Vydáno dne 08. 11. 2011 (388 přečtení)
pokračování obrázků ze stavby

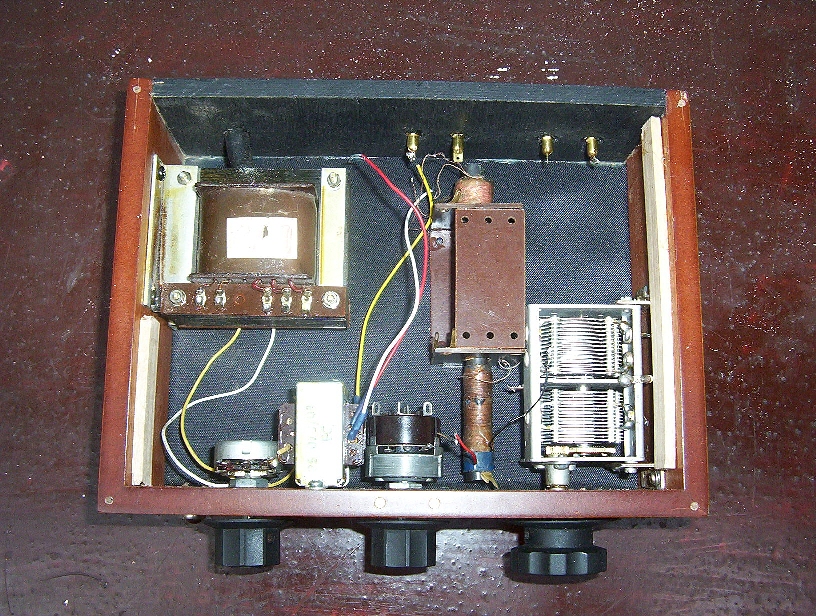

 ..aneb cívek a transformátorů a tlumivek není nikdy dost, hi! Ovšem musíte je dávat jádrama kolmo na sebe. V principu ale to vadí akorát u síťáku vůči nf trafům nebo nf tlumivkám a i to závisí na provedení trafa a na odběru a řadě věcí takže někdy ty vzdálenosti stačí, jindy ne. Zas to ovšem nemužu stavět velký jak stůl takže pokud budou problémy nějak to zastíním. Vpravo vzadu je výstupák ze Sonetu, před ním nf tlumivka, vlevo vzadu tlumivka v napájení a uvnitř převodní nf trafo.
Na zkušební desce ty vzdálenosti nevadily tak snad nebudou ani v bedně.
Pokud by to vadilo feritce, nějak si poradím, ta je tam zatím zkusmo, mohly by tam být cívky v hrníčku, to stejně budu muset mít jako vf trafo. To ostatní se nijak extra neovlivňuje. S míň trafama a tlumivkama to stejně nejde, leda že bych vynechal tu v napájení ale ta je zas lepší jak odporný odpor extra když nechci nějaký velký ztráty v anodovým napětí. Holt tohle je za danýho stavu mýho zdraví a počasí etc. pomalá stavba. Furt je tma jak v řiti, větrat se nedá protože je inverze a venku je to jak v komíně a pak něco dělejte. Ještě že už aspoň měli u Bartáka ty vruty s pulkulatou hlavou a ne jen zápustný. Mimochodem ta pixle taky není dřevo, to je jakejsi slisovanej papir s dyhou jak sololit ale silnější. Čili to musíte dotahovat jemně, jinak to strhnete! Zadní a horní stěna ovšem je překližka. Vydržet by to mělo, nehodlám s tim mlátit vo zem ani to posílat českou poštou, že. Na reprák to pojede, neb na anodu ty PL by mělo jít tak 120-150V což stačí, když to stačilo i v mý replice Sonorety s PCL82. Oproti ní ale bude větší zesílení i citlivost, ta EF80 bude jednak jako vf zes se zpětnou vazbou (takže to vlastně nakonec nebude audion jak jsem tvrdil, hi ) za kterým bude vf trafo a dioda a zpátky na vstup nf trafem takže bude i jako nf předzesilovač a z nf tlumivky to pude na poťák hlasitosti a do tý PL82 či 84. Proto se tam nakonec vyrojilo tolik traf a cívek. Ona ta detekce diodou bude lepší jak si hrát s detekcí v tý EF80. Takže to v závěru bude reflexní regenerační přijímač (ač stejně v pulce literatury tomu i tak říkají "audion" pročež jsem to někde taky blbě opsal....).
