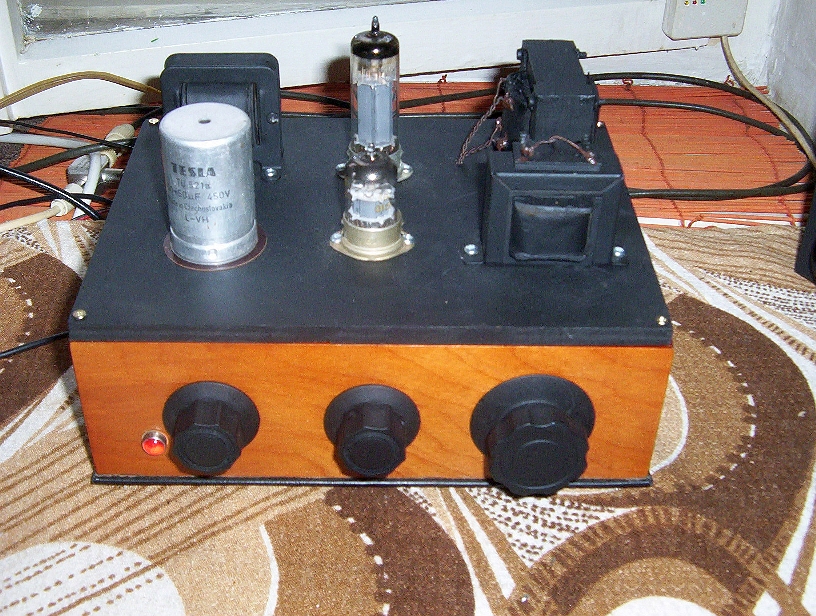

Přijímač s ECF83 a PL84

Přijímač s ECF83 a PL84
Vydáno dne 27. 11. 2011 (424 přečtení)

na SV

Novy1 Tak jsem to z půlky udělal uplně jinak jak jsem myslel. Třeba ta zpětná vazba z
g2 stála dost za prd. Z katody byla lepší. Reflexní zapojení byste nezopakovali
čili to jsem vynechal úplně a stejně tak vf tlumivky, doma je nemám a do kšeftu
daleko a je zima a furt tma, tak v tom někde jezdi, že. (Známé kydy v TV na
Nově i jinde jak bude teplo a jasno.. asi v Africe, tady je tma a zima jak v
prdeli.)

Nicméně poté, co jsem si napřed vyrobil lampu nad stul a pak opravil židli jsem
se k něčemu dostal. Faktem je, že láhev ECF83 stejně jako PCF82 ve mě
nevzbuzuje vážně žádný nadšení, ale jelikož to bylo třeba zkusit, tak jsem to
udělal. Už jsem tu měl zapojení co i na 12-18V měly lepší citlivost... nicméně
nehrály nahlas na reprák, že.

NF tlumivky by šly nahradit odporama (vf tlumivku jsem tak taky nahradil).
Zdroj má celovlnný násobič dvěma z cca 60V AC. Žhavení je střídavý. Výstupák ze
Sonetu. Na konec jde i PL82, šla by i EL84 ale tý je škoda a žere strašný
proud! Vazba je poněkud tvrdá, asi by šla upravit. (I ve vazební věznici na
Jihlavské je to měkčí, jak říkal jeden známý nejmenovaný...) Nutný je nastavit
i vazbu s antenou, tady je na druhym konci feritu DV cívka kde odbočka šla na
zem takže mám dvě vstupní impedance což se hodí. Nicméně na reprák to hraje
dost nahlas. Čili výkon tu je. (Když už je tam 150V, že) Na místní stanice by
to šlo i na ferit což ale nemužu vyzkoušet neb tu žádný nejsou.

Ten odpor v g1 je fakt 100k, když tam bylo 1M tak to chodilo hůř a ještě vrčelo,
což bylo daný asi tim že je tady moc traf blízko feritky a elektronek ale
předevšímn to mělo menší citlivost což nechápu. Možná divná flaška ale já ji
měřil... jinou ECF stejně nemám. Takže si to zkuste sami.
Nicméně to hraje pěkně.
