Zkoušky a zapojení s elektronkou

Zkoušky a zapojení s elektronkou
Vydáno dne 22. 02. 2012 (276 přečtení)

zatím teoreticky

elektronky Takže tady je šest zapojení elektronky co by asi tak byly možný.

Vybral jsem si na to EF85 jednak proto, že ji mám, druhak proto, že s ní jel
negadyn i na 12V. Třeťák ma vyvedený všechny elektrody extra! Ovšem s nějakou
tuším EF183 by to mělo jít taky. Podstatný je hlavně to aby neměla uvnitř
spojenou g3 s katodou!

Dneska se ale asi nedostanu k měření, jsem nějakej nachcipanej takže nepolezu
do zimy a jen popíšu co a jak a až to změřím, dám sem nějakou tabulku. Nota
bene ono by asi stálo za to změřit to při 12V i 6V (nebo 9V když by to na 6 nic
nedělalo) což bude na dost dlouho.

Především chci změřit jaký to bude mít zesílení čili budu měřit strmost, ale ne
staticky, to je na prd, ale na tom ruským cajku co používá generátor signálu.
Nota bene tam mám přípravek na kterým si mužu zapojit elektrody jak chci a k
tomu celýmu s dalším zdrojem dalších dvou napětí (mimo anodu) můžu hýbat
napětíma na dalších dvou mřížkách což je nutný. Na měření proudu anody se ale
vykašlu, to bych se z toho už asi zjevil a stejně to moc neřekne protože tak
jak tak potřebujete nakonec v anodě nejlíp trafo aby se na ní nějaký napětí
vůbec dostalo a stejně tak to pojede leda na sluchátka.

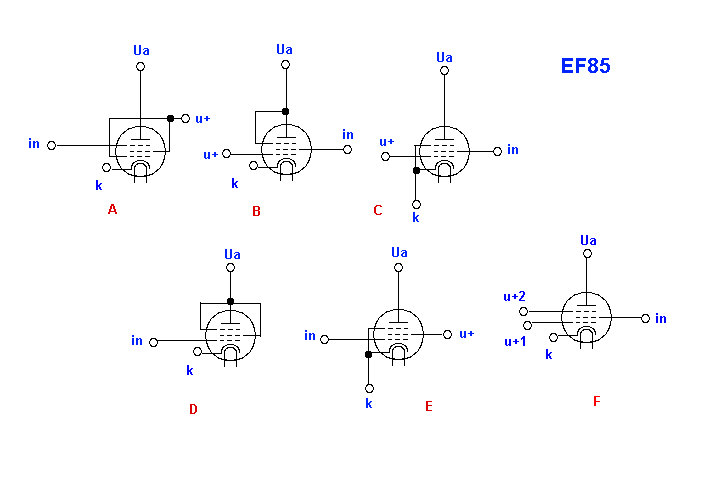

Takže:

A:

to je zapojení co jsem nikdy nezkoušel ale je v tom schématu o nějaký článek
níž - v podstatě tohle ale i ty dalšípoužívají jednu nebo dvě mřížky jako
"space grid" čili něco jako je první mřížka u RV2.4P45.

B:

podobný, ale g3 je spojená s anodou a signál jde do g2, což se může chovat
poněkud jinak - jinak do g2 jde signál u negadynu, ale ten nemá g3 na anodu.
Otázkou je jak se změní zesílení tím, že vstup je do g2 a že místo zdvojený
prostorový mřížky máte spíš zdvojenou anodu.

C:

stejně ale s g3 na katodu což už vůbec nevím co to udělá

D:

normální zapojení kde ovšem tím že g2 a g3 dáte na anodu z tý flašky uděláte
triodu a bez prostorový mřížky

E:

je normální běžný zapojení, teoreticky byste mohli dát g2 i na anodu ale pokud
se pamatuju, tím se to spíš zhorší jak zlepší takže to asi zkoušet nebudu.
Napětí na g2 je stejný ale často spíš nižší jak na anodě. Pokud byste na anodu
dali g3 tak z toho sice uděláte tetrodu, ale taky nic extra nezískáte, leda
problémy: pokud by napětí na anodě klesalo pod napětí g2 tak to bude
dle všeho zkreslovat.

F:

to je poslední alternativa a tak nějak je to u toho negadynu. Tam ty napětí
jsou na g1 i g3 kladný ale každý jinak (a méně jak na anodě, že!)

Předběžně mám pocit, že to zapojení poslední nakonec vyjde asi jako nejlepší,
ale jeden myš nikdy neví a pokud jde o tygry a kočky, ty to nebudou vědět ani
kdyby se jich sešlo pět, hi!

Pokud jste tohle někdo zkoušeli tak sem napištěte na co (či kam) jste došli.
