MW přijímač s triodou a jinak řešenou zp.vazbou

MW přijímač s triodou a jinak řešenou zp.vazbou
Vydáno dne 25. 02. 2012 (433 přečtení)

což je ovšem zatím jen úvaha

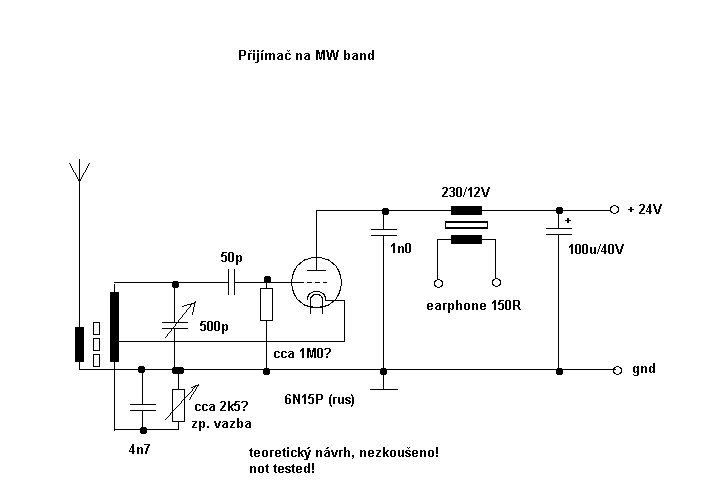

Novy1 Napadlo mne v noci takový šílený zapojení s divokým řízením zpětný vazby a s
triodou.

Ta ruská flaška má S=5mA/V při Ua=24V a teče jí asi 1mA a při 40V má 12mA/V a
teče jí 8mA. Přitom pokud je Ug1 minus asi 1V tak ji zavřete tak že úplně.
Aspoň to tvrdí ten ruskej měřící cajk.
Čistě teoreticky by teda tím měla jít řídit zpětná vazba bez toho že by se
muselo používat extra zpětnovazební vinutí, kond na zpětnou vazbu co není k
sehnání a ani řízení vazby napětím na anodě. Samozřejmě netuším, zda to už
někdo použil nebo zda to takhle vůbec jde, což je právě důvod to zkusit.

Navíc chci zkusit tu flašku, ona při svým provozním napětí má mít dokonce
strmost 40mA/V!

Vidíte nějakej teortetickej důvod proč by ta vazba neměla jít takhle řídit? Já
zatím ne. Nota bene mi to připadá jako jednoduchej způsob jak na tu Ug1 dostat
záporný napětí, otázkou je ovšem odpor v mřížce což u neznámý flašky může být
cokoli od desítek kO po megaohmy a velikost toho poťáku aby se to fakt dost
zavřelo pod hranici kmitání, což ale zase řeší i poloha tý odbočky na ladící
cívce. Pochopitelně hodlám napřed zkusit normální feritku co ma odbočku tak na
1/10 závitů ladící cívky. Nota bene ale na nižší napětí na anodě (např. 12V) by
byly lepší jiný flašky. Třeba E88CC a nebo paralelně obě její triody. Což bych
pak mohl taky zkusit.
