Zpětnovazební přijímač na MW

Zpětnovazební přijímač na MW
Vydáno dne 25. 03. 2012 (519 přečtení)

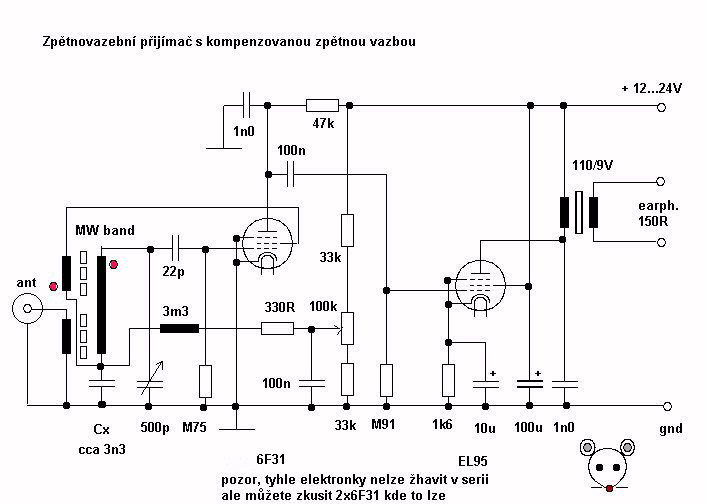

s kompenzovanou zpětnou vazbou

regen Takže stručně:

feritka je nevím z čeho, jedno vinutí, patrně původně antenní co má asi 20
závitů jsem použil na zpětnou vazbu, na tyčce je uprostřed. Vlevo je DV cívka
použitá jako antenní pro longwire. Vpravo normální SV cívka. U té zpětnovazební
cívky by asi pomohlo pohrát si s počtem závitů. Možná je jich víc jak je třeba.
A vazební kapacita 22p je tam proto, že holt nebylo doma nic jinýho a 100p se mi
zdálo až moc.

Odpory mají divný hodnoty ale vycházel jsem z toho co bylo doma. Nota bene nad
1M u tý 6F31 už to není dobrý, slábne signál. Moc bych za to myši nedal, že ten
odpor v nf konci v katodě budete muset zkusit, ta moje EF95 je nová takže má
velkou strmost což značí, že se starou 6F31 to nebude přesně ono, ač to s ní
taky jede. BACHA na to, že EF95 má menší žhavící proud a trochu jinak zapojenou
patici jak 6F31!! (má spojenou k na g3 a hlavně na obou dolních nohách má g1!)
Nicméně myslím, že nic nebrání použít dvě EF95 nebo dvě 6F31 nebo i dvě 12F31!

Můžete to zkusit i na 24V (nebo i víc) což jsem nedělal, neb na stole mám jen
13V a nechce se mě tahat se zdrojem. Když to hraje i tak, že. Ovšem pak by se
hodily ty dvě 12F31.

Jinak pokud ty flašky máte starý, není od věci dát je pod napětí a pár hodin
žhavit, ona pak někdy vyleze strmost (extra na tak malým anodovým napětí) i na
dvojnásobek co byla! (Nebo taky nevyleze a pak je lepší dát flašku psovi...)
Moje 6F31 měla asi 2,2mA/V ale ta EF95 asi dvojnásobek. (Měřeno dynamicky a při
těch cca 12V na anodě, takže ten rozdíl je třeba v tom nf stupni dost znát)

Pokud byste tam dávali regulátor hlasitosti, tak myslím že víte jak, že. Na
těch 12V na anodě to nepotřebuju. Ovšem třeba s 60V by to bylo už jiný.

Především je ale nutný zkoušet měnit ten kond Cx, a to tak, aby vazba byla
stejná v co největším rozsahu ladění. U mě s tím nemusím hnout cca mezi 540kHz a
asi 1,3MHz. A laborováním s tou špulí na zpětnou vazbu by se to možná podařilo
i ještě zlepšit. Každopádně je to mnohem lepší jak jiný zapojení kde se do té
vazby při ladění musí drbat prakticky vždycky.

( Celý článek | Autor: Krysatec | Počet komentářů: 3 | Přidat komentář |

)
