Ještě jednou reflexní přijímač od Polyakova

Ještě jednou reflexní přijímač od Polyakova
Vydáno dne 13. 05. 2012 (442 přečtení)

ale teď podle mne

Novy1

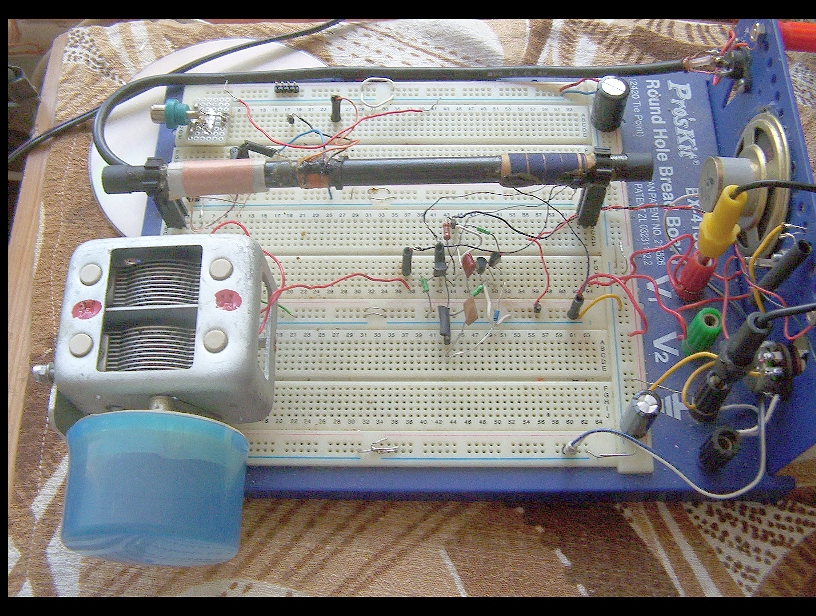

Takže, tak jak to je to kmitá jak prase extra na zkušebním poli. Ke všemu tomu
klesá citlivost asi pod 1MHz takže neslyšíte ani "pošuk rádijó" na 540kHz.
Zatím co nad něj to má tendence kmitat.

Došel jsem teda k závěru, že takhle teda né. Nakonec jsem použil MPSA18 a
šottky diodu čímž se to vylepšilo a taky odpor v emitorucož na to mělo vliv
taky. Pro vyrovnaný zesílení po pásmu by ještě bylo vhodný kdyby se dala
posouvat vazební cívka nebo měnit závity ale to je u mě nereálný. Tím by patrně
dle testů kleslo zesílení na nižších kmitočtech čímž by se to vyrovnalo s tím
nad 1MHz a celý vy se to pak zvedlo zvýšením napájeciho napětí pod hranici
rozkmitání. Což by střelmým okem bylo asi 2,4V. Takhle je ovšem tadyk v Brně
Dobrochov slyšet asi stejně jako "pošuk rádijó" což mi zas tak nevadí a večer
se uvidí. Vzdálením tý vazební civky totiž napřed začne klesat zesílení na
nižších kmitočtech. Takže pokud by byla posuvná, mělo by to jít
vykompenzovat úplně, což by bylo OK.

Zajímavý je i to, že s MPSA18 to tak prasácky nekmitá jak s dalším 2N3904 a
navíc tam teda i vzhledem k šottky diodě můžete dát do emitoru ten
odpor a citlivost se přesto zvedne.

A ostatní laborování klidně nechám na vás.
