Přijímač s A281D

Přijímač s A281D
Vydáno dne 08. 04. 2013 (367 přečtení)

v naprosto nekatalogovém zpojení co žádnej myš nikdy neviděl

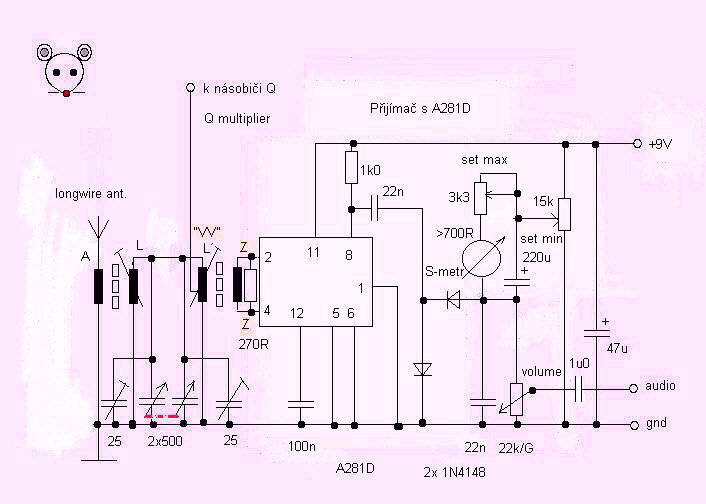

Novy1 Zapojení nepotřebuje stabilizované napětí jako to s A241D ale má menší
selektivitu i citlivost. Nemá AVC ale taky nejde zahltit silným signálem jako
A241D takže nepořebuje regulaci síly signálu na vstupu si ani pro blízké
stanice.

Vstupní obvod není propust ale jen jeden obvod dělený na dvě části: jedna s
antenní cívkou a druhá s vazební cívkou. Což je fígl, jak u cívek z Rigy
dosáhnout toho, abyste měli jak vazební cívku tak antenní cívku ač každá je
mechanicky jinde a logicky to jde využít i u jiných zapojení kde chcete mít na
vstupu jeden laděný obvod měnitelný na laděnou propust. Stačí pak jen zkratovat
vazební kond mezi obvody, že. A násobiči Q to taky nevadí a funguje, ač se mu
divím.

Pokud použijete Ge diody můžete vynechat celý obvod S-metru a nemusíte prakticky
nic nastavovat, jen možná vyzkoušet velikost odporu (zde 270R) co je tam proti
kmitání.

Pokud tam S-metr máte, tak: měřidlo by mělo mít odpor nad asi 500ohm, tady je
to asi 680ohm, a vhodnou citlivost. Nepotřebujete už Ge diody ale stačí Si
diody protože budou mít předpětí. To nastavíte trimrem 15k asi tak, aby to
ukazovalo jeden dílek bez signálu a diody se pootevřely (jinak taky asi nic
neusyšíte). Na nejsilnější stanici pak trimrem 3k3 nastavíte maximální výchylku
aby to nechodilo "za roh". No a tím je to hotový...
