na FM
Tohle jsem tu myslím nikdy neuváděl, je to ovšem jednoduchý zapojení. Ten IC jako obyčejně u nás neseženete, ale nebude tak velký problém koupit ho jinde - jako to ostatně platí pro všechno u nás (a tady v Židenicích včetně rohlíků nebo knedle...).
Mohlo by to být zajímavý na stavbu třeba jednokanálové ručky v s souvislosti s jednoduchým a taky jednošvábovým přijímačem FM. Napájení toho MC je 3 až 9V a měl by jít až po dvoumetr, bližší údaje ale i vnitřní schema (!!) jsou tadyk: http://www.tsc.uc3m.es/docencia/LEC/manuales/mc2833rev1a.pdf
Ostatně já stejně spíš myslel na to, že byste si s tím mohli postavit třeba jednoduchý vf generátor s FM modulací a dokopat to k IF 10,7MHz, CB band 27MHz a něčemu kolem 50MHz pro televizi a pak 70 a 90MHz nebo kolem pro sladění a zkoušení FM přijímačů!
Šutrové by se jistě našli a je otázka, zda ten oscilátor nejde řešit i bez šutrů. To huš ovšem nechám na vás, neb já sám mám sovětský generátor G4-151. Jiná věc by byla, kdyby někdo našel jak z osciloskopu do 100MHz lehce udělat wobler... ten nemám ani já.
Došlo majlem od Nalima.
http://www.ebay.com/itm/MOT-MC2833P-DIP-Low-Power-FM-Transmitter-System-/271218416408?pt=LH_DefaultDomain_0&hash=item3f25e09b18
tak za 5,49 USD

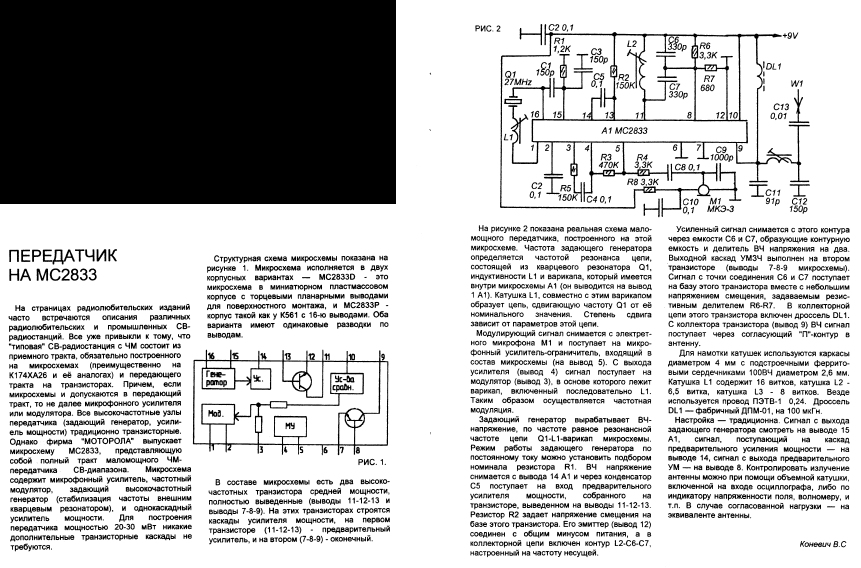

Vysílač s MC2833
Tohle jsem tu myslím nikdy neuváděl, je to ovšem jednoduchý zapojení. Ten IC jako obyčejně u nás neseženete, ale nebude tak velký problém koupit ho jinde - jako to ostatně platí pro všechno u nás (a tady v Židenicích včetně rohlíků nebo knedle...).
)
