vazba Táákže: Ještě jednou jsem se díval na to zapojení zpětné vazby na tom ruským RXu
a bylo mi povědomý. Načež jsem došel k závěru, že musí fungovat podobně jako
to u "Macrohenrydyne"! Což asi jo, pokud máte dojem že ne, tak pištěte!

Jak už jsem říkal, připomíná to můstek, tedy oboje řešení. To značí i to, že to
v Macrohenrydyne půjde použít i s flaškou a opačně. Není myslím žádný zvláštní
důvod aby to nešlo. Oboje se vyznačuje tím, že na zpětnou vazbu víceméně
nemusíte v celým rozsahu ladění sáhnout. Což jinak musíte a často.

"Normální" vazba je obyčejně z anody nebo kolektoru do cívky a ladičákem do
země. Což je samozřejmě to nejhorší řešení, že. Dederoni to řešili tím, že
vyráběli diferenciální ladičák. Čili rotor běhal mezi dvěma statory, kterejžto
jeden vedl do země a druhý do zpětnovazební cívky a rotor pak na anodu. Tím se
energie dělila a část tekla cívkou a část do země což přispívalo ke stabilitě
vazby. Pokud totiž teče jen cívkou a kondem, stabilní to nikdy není.

Když se podíváte na to ruský zapojení, funguje stejně, ale navíc je to
elegantní způsob jak obejít to, že výrobci jsou hovada a diferenciální kond tak
neseženete, extra pak ne u nás (nikdy jsem ho živej neviděl...ba ani chcíplej!).
Holt tady běháte pevným kondem mezi anodou a koncem zpětnovazební cívky!

To pak vysvětluje, proč je ta vazba stabilnější a nemusíte do ní furt drbat při
každým přeladění. Míň už to vysvětluje, proč NIKDY v žádný knize co jsem u nás
kdy viděl tohle nebylo a všude se prostě dělala "klasika" protože navíc ty
diferenciální kondy měli akorát tak Dederoni a to ještě ví buh jestli. Vlastně
jsem o tom četl akorát v jedný knížce (o těch dif. kondech) od nějakýho
Dederona a to ještě ze 70tých let.

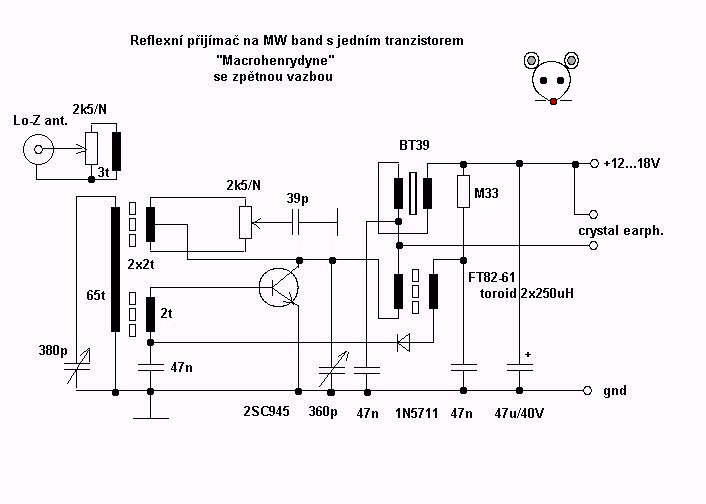

Ještě zajímavější je to Macrohenrydyne. Tam to už evidentně můstek je.
Samozřejmě odmyslete si ten ladičák 360pF a to vf trafo který ladí nebo
dolaďuje. Když se na to podíváte krysím okem, tak navíc jde měnit vazbu dokonce
od kladné po zápornou! Tím máte ještě větší rozsah a možnosti. S elektronkama
jsem to nezkoušel ale nevidím jediný důvod proč by to nemělo jít. Dobrej fór
navic je, že nepotřebujete regulaci hlasitosti. Teda zásluhou toho, že z tý
vazby uděláte zápornou a snížíte tak zesílení, že. Přitom navíc zvyšováním
zesílení současně zužujete přijímaný pásmo a snižováním rozšiřujete. Což taky
není od věci.

Jiná věc je vazba u flašky z g2, jako je tady na webu u hybridního regenu. Ta
je pak stabilní taky, ale zas netuším, jak bych ji asi aplikoval na tranzistory
když tam žádnou g2 nemám, že. (Nepleťte si s dulagte mosfetem, tady byste asi
museli mít tranzistor se dvěma kolektorama... což by byl problém.)
