ještě jednou A244D

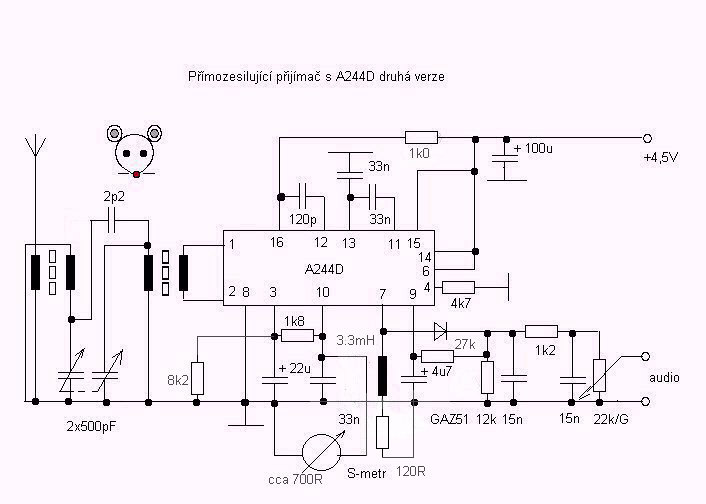

a244d S novýma úpravama začneme od čumáku, tedy přímo myšího.

Mezi obvody by se hodil trimr (třeba 10p) , já ale jen strčil do pole dva
drátky poblíž sebe. Jiná možnost je dát obvody blízko sebe a vazbit je jen
indukčně. Což ovšem jde jen pokud ten první není feritka, že. Což zas
doporučuju aby nebyl, pokud teda hodláte užít vnější antenu, což doufám
hodláte. No a pokud hodláte, tak taky doufám, že tam máte u prvního obvodu
převod impedancí zhora dolů jako byl u té Rigy 103 aby tam šel jakýkoliv drát a
ne jen koax.

Dále je odpor 8k2. No dle všeho tam vůbec nemusí být, ovšem všude až na to
německý schema byl, tak jsem ho tam dal taky. Nic se ale poslechově nezměnilo.
Asi jen upravuje průběh AVC.

Jinou věcí je, že jsem vyhodil i odpor 1k5 a nechal tam jen budík co sám má
odpor asi přes 600ohm. Tím se taky nic nemění, rozsah budíku náhodou vyhovuje a
asi se sníží účinnost AVC pro vstup ale to zas vám může být jedno, tak silný
signály nikde nejspíš mít nebudete aby to vadilo. Ovšem s tou hodnotou nemužete
jít moc dolů, když tam původně bylo 1k5, že. Pokud by budík chodil za roh,
dejte tam trimr třeba 2k2 nebo 1k5 a budík dejte mezi zem a běžec. Tím mu
uděláte jak bočník tak předřadník a bude po ptácích.

Dál je tam v serii s tlumivkou odpor 120R, ale jde tam třeba i 220R aniž se moc
mění. Myšméně to potlačuje vyzařování a rezonance tý tlumivky, jiný vliv asi
nemá ale v původním zapojení tam takový odpor je. A že to potlačuje co jsem
popsal je vyzkoušený! Stejně mám ale pocit že by tam mělo být spíš tak 680uH
pokud teda je tam provedení 09P. Těžko to ale vyzkouším, když nic nemám, že. Ta
ale má SRF někde na 1,9MHz. Kdežto 3,3mH má SRF 600kHz. Co udělá normální SMCC
nevím, tu taky nemám. Furt mám ale dojem že to SRF by mělo být někde nad
přijímaným bandem. Otázkou je, co to dělá se zesílením a zda třeba neklesne což
byste ale zas poznali na tom S-metru na což tam ostatně je, že. No hlavně musí
být daleko od těch vstupních obvodů. Uvědomte si ale, že pokud S-metr ukazuje
4 dílky (a šumí to silně) i bez signálu tak to nejchcípš kmitá!

Dál jsem místo odporu 18k dal 27k ale ani to nic nezměnilo, jen tam myším má
taková hodnota být.

Zajímavější je to "hore kopcom" protože uplně původní zapojení mělo nevim proč
tam kapacitu tuším 22n a já tam mám 120pF ale zas vím proč. Ono nemá smysl aby
tam bylo 22n a na SV by vám tam mohlo lézt něco z DV co se protáhne tím vstupem
i tak. Extra při silnější vazbě mezi obvody.

No a co je zajímavější, oni tam měli buď 2k2 nebo 2k7 (já 3k0) ale nejlepší by
tam bylo dát trimr a vyzkoušet to, mě vyšlo že nejlíp je asi 1k0. (S tlumivkou
to celý rozkmitáte...) Takže nejlip nasoplit trimr 2k2 nebo 3k3, nastavit
největší výchylku na slabší vyladěné stanici, změřit trimr a nahradit
odporem.

Nejchcípš by to celý jelo i na KV, minimálně na 160m (nebo i 80m?) by mělo,
nevím jak moc zvládne ta původní mefa toho obvodu (moc ne) ale tohle asi jo. No
a oscilátorem přisoplit k diodě ten kmitočet (vstup by měl pevně nastavenou
propust na přijímaný band) a může tam jet i CW a SSB. Pak se hodí ovšem buď
přepínatelná rychlost AVC nebo ruční řízení. Mimochodem možná to už někdy někdo
spáchal, já už nevím. Místo tlumivky 3,3mH by ovšem musela být menší a nejlip
trafo na toroidu kterým byste tam cpali ten kmitočet z oscilátoru. No
každopádně na bandu 160m by to jelo.

Pokud by šlo o ten band 160m, tak tam by šly přeladit asi i ty cívky z Rigy.
Tím by se to celý zjednodušilo. Jinak ty ostatní hodnoty kondů a odporů asi
nemusí být nijak přesný.

Ještě bych dodal, že pokud by to bylo na 160m, hodí se aby šel vypínat ten
oscilátor co je kvůlivá SSB, ony mezi asi 1,6mega a 1,8mega bývají na AM
zajímavý pirátský i jiný AM stanice. A pokud by to někdo stavěl do plechový
bedny, mohlo by stát za tu srandu jako vstup použít velký rám.. možná i na těch
160m. Ovšem nemusí být prdel to pak sladit, neb tam byste tu vstupní propust (na
to 1,6-1,8mega) možná dolaďovat měli.

No a na CW nebo SSB by se teda pak hodil NF filtr což by vylepšilo i
selektivitu. Ale to huš je asi jasný...
