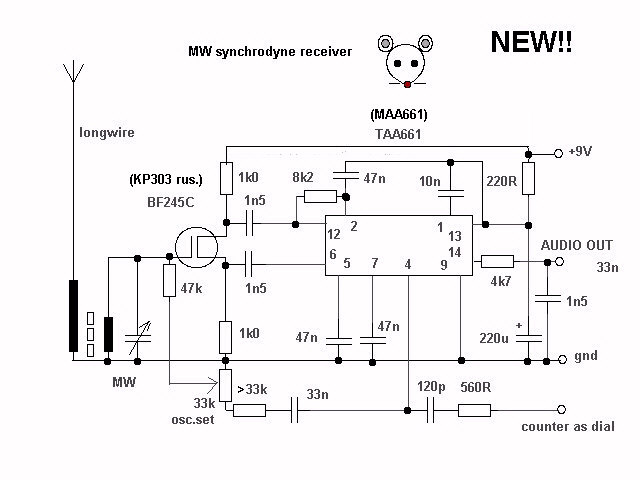

 Synchrodyn na MW band s ICVydáno dne 16. 10. 2014 (249 přečtení) s MAA661/TAA661

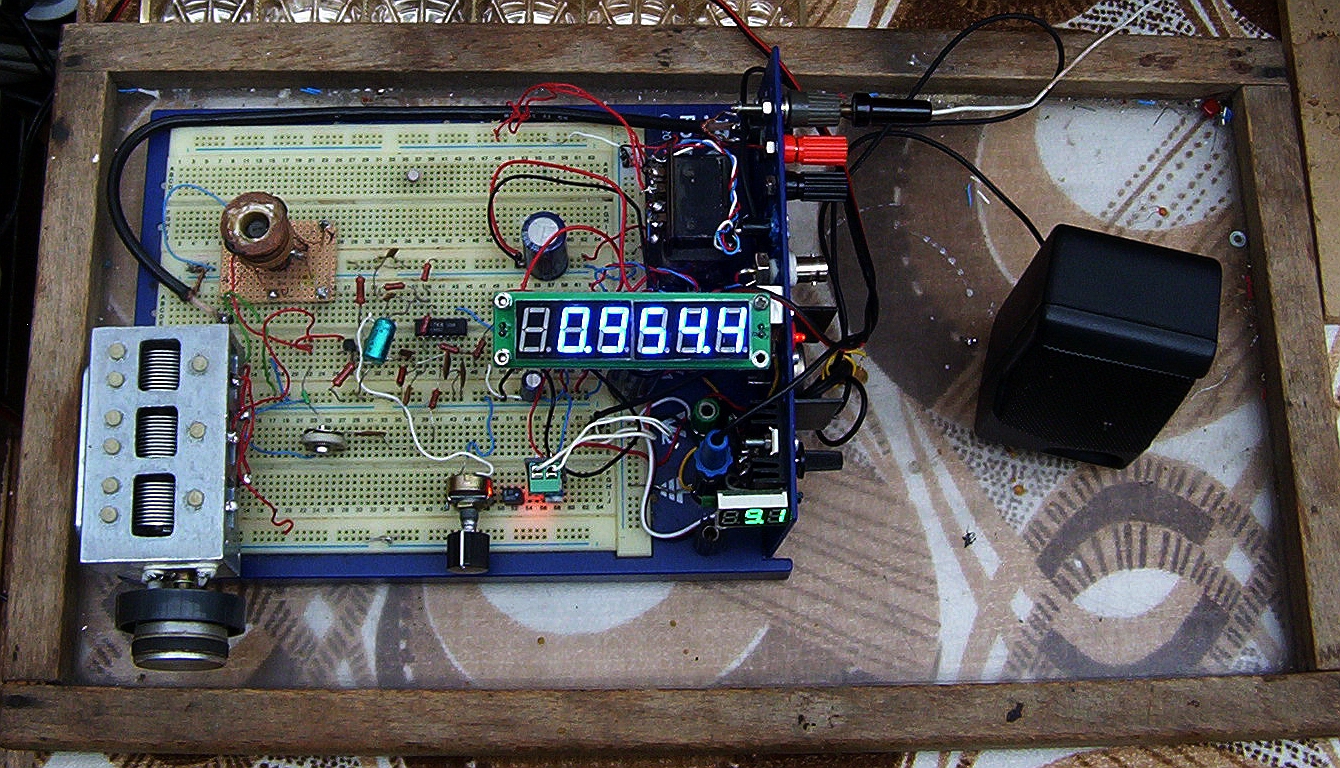

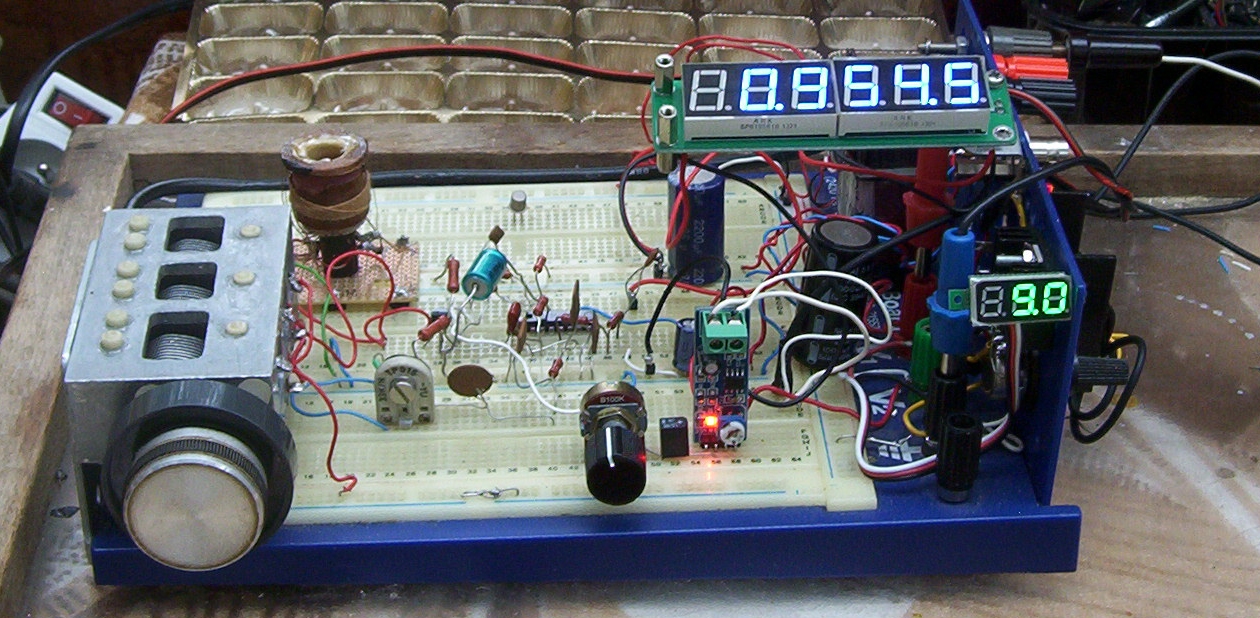

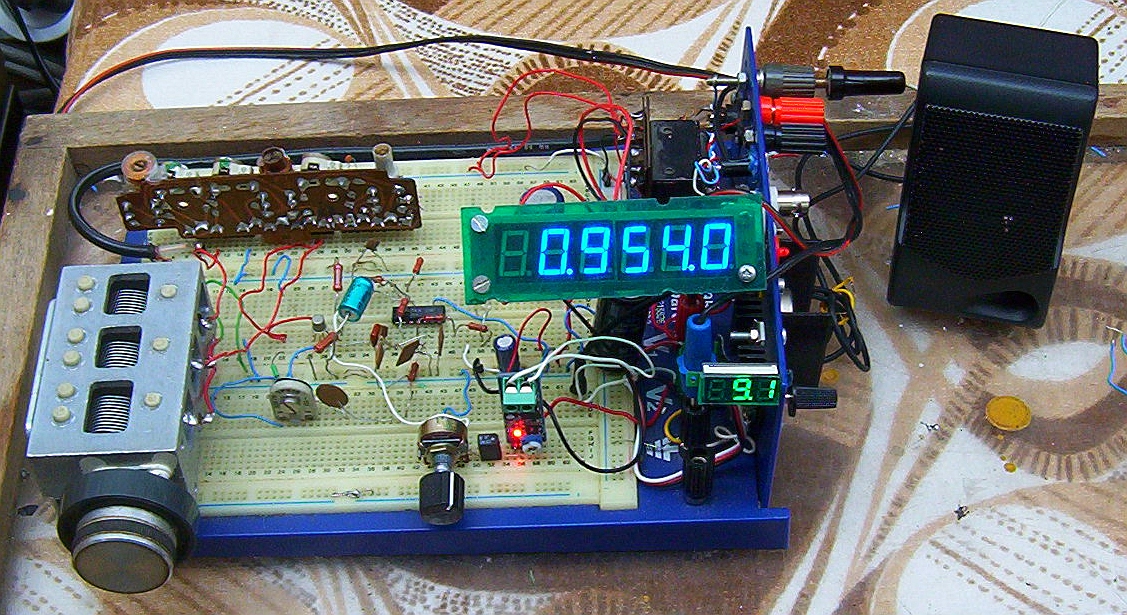

V principu to bylo jasný, ale na tom poli se to staví opravdu zprdele kvůli vzájemným kapacitám, zemnícím smyčkám a podobným sračkám. Zesílení toho švábu je děsný, takže problémy pak taky, že. Ovšem na desce bych (pokud není zprdele navržená jen softem, ale raděj hlavou!) problémy neviděl. Ani to napájení nemusí být ausgerechnet 9V, myslím tak 6 až 12V by šlo - pokud to kmitá jak má. Jinak nf zesilovač je čínský s LM386 tam jak je ta červená LED, střední fous poťáku 100k/G volume vede přes kond asi 1u0 do toho zesilovače a horní k RC členu ve vývodu 14 u 661. Citlivost je rozhodně s externí antenou dobrá, na ferit jsem to nezkoušel, na tom poli by s tím byly ještě větší potíže. Ovšem zkusil jsem pásmovou propust se dvěma cívkama z Rigy navázanýma mezi sebou kondem asi 12pF, což výborně zlepší selektivitu a potlačí případný prolízání Topolné do přijímače. Stupnice je čítač, výhodný by bylo kdyby šel živit signálem z vývodu 8, ale tam pro ten můj nebyl vždy dost silný signál. Což neznamená, že to s jiným nepůjde! Naopak ale on sám produkuje rušení, takže není zas dobrý brát signál na vstup z 8 a čítač dát na 4! Zanesli byste si rušení rovnou na vstup do fetu! Z vývodu 4 jde připojit ten čítač na fotce přes odpor asi 510-680R a kond asi 120p až 47n a z vývodu 8 přímo přes 47n. Ovšem jede to, princip je jednak vzitej z toho zapojení s tranzistory co je tady na webu a jehož původ je u Dave Schmardera a pak ze zapojení "kvazisynchrodemodulátoru" z AR z dávných dob. Ten ovšem neosciluje, ale používá na synchro limitovanou zesílenou nosnou. Což zas dle testů je ale horší, že. (Na tomto zapojení se to dá vyzkoušet odpojením vazby z 4, nesmí to při srávném rozložení a zapojení součástek už kmitat!) Takže lépě "pištíci pištěc zázněje" při ladění a digistupnice, než jen "kvazisynchro"! Na funkci (toho zařízení, né radního nebo poslance) je nutný podívat se na zapojení "vnútro" MAA661. Neříkám, že je to významně lepší jak s těmi tranzistory, ale lepší to bude už kvůli zesílení a demodulaci. Obejdete též řadu obvodů: např. nepotřebujete předzesilovač pro stupnici, nepotřebujete limiter s diodami (a ani demodulátor s diodou) neb to už udělala MAA661 svým limiterem na vstupu 6 a vlastním demodulátorem - sice nevím jak je to s posunem fáze signálu co je u "kvazi" řešený RC členem do 12, ale já použil obrácení fáze jfetem. No a nepotřebujete vazební vinutí, protože jfet je vysokoimpedanční na vstupu. Kondy blokovací mají být keramiky nebo tantaly. A rozhodně na spoji získáte lepší výsledky jak na tom poli! No každopádně to JEDE a JE to opakovatelný zapojení - na poli může ale být i "optákovatelný"! Čili není pro zátečníky. Myšméně mě jde přece o experimenty a hlavně pokud možno o ty, co nikdo nikdy nedělal! (Nemužu ale vyloučit, že už někoho někde napadlo to co mne, myšméně já o tom NEVIM - ale: ten RX z kdysi s EM83 taky nikdy nikoho nenapadl - až mne, že. ) Celý to bylo vytvořený experimentálně, takže nechtějte zdůvodnění co a jak, že. Např. jsem nezkoušel co by se dělo pokud zaměním vstupy 6 a 12 z jfetu. Podle mne by se ale nemělo dít nic. V zásadě ty návrhy dělám takto: mám jistou představu jak to má fungovat. Pak čumím do vnitřního zapojení švábu a prorovnávám to s tím co znám a co chci. Pak jdu spát a pokud mne v noci něco napadne, zapíšu si to nebo nakreslím a ráno to spáchám. Předběžná "vědecká a technická" zdůvodnění toho proč to "nejde" zásadně ignoruju. Oni ti lidi co takový věci píšou to totiž nikdy nezkouší! Na posledním obrázku je přijímač s pásmovou propustí a ruským KP303 na vstupu.
