Dvouobvodový MW přijímač

Dvouobvodový MW přijímač
Vydáno dne 13. 01. 2013 (460 přečtení)

s 6F31 a EM83

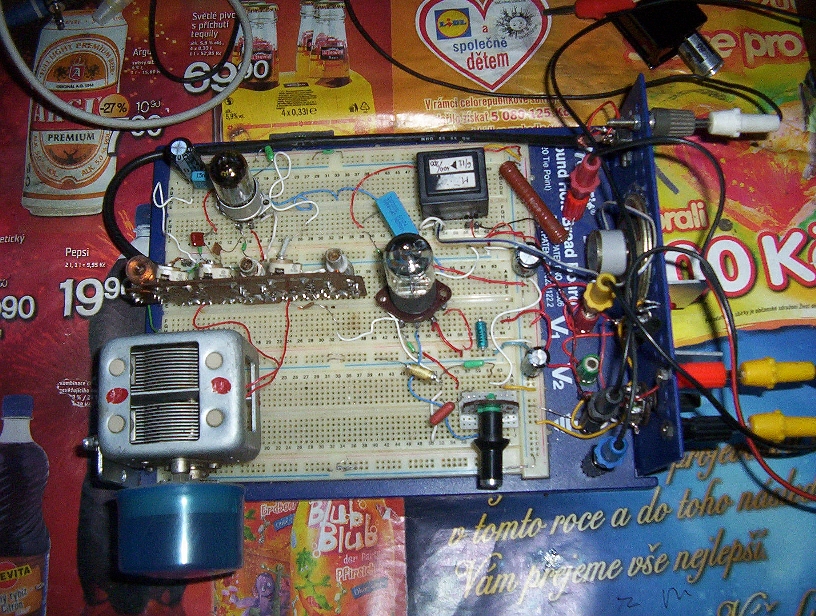

em830rx Ptákže jsem skusil něco postavit, superhet né, protože to na tom nepájivým a
občas i bezkontaktním poli prostě nejde a ze stejnýho důvodu tadyk není zpětná
vazba, ač by z anody té první triody klasicky šla. (Zpětnovazební kond a cívka
do země, cívkou na anodu a tlumivku mezi anodu a ten RC obvod co je nyní v
anodě či podobně.)

S tak vysokým napájením se to už ovšem na poli hnusně vazbí už i jen zesílením
tý 6F31 (šla by i jiná pentoda) , takže to nemělo cenu zkoušet, ke všemu
počítám, že by ty cívky musely být stíněný. (No na 120V to jde ale na tom poli
je to na pytel, spíš tam pak jdou dobře a bez stínění jen DV cívky. Citlivost a
selektivitu to ovšem zvedne, že.)

Hrátkama s odpory v anodách oka (a možná i napětím na "m"!) by šlo změnit
rozsah toho co to odkud kam indikuje. Pročež ale není možný dát do anody
druhýho oka jen trafo, mimojiný ale i proto, že není dělaný na to aby jím tekl
ss proud a namagnetovalo by si jádro! Především vám ale bude svítit celá plocha
a nebude se indikovat ani myš! Ty odpory mají vliv i na zkreslení, zas tam
nejde narvát buhví jakej signál, navíc to nemužu pořádně vyzkoušet bez silný
místní stanice ale to taky byl ten důvod na předzes s 6F31, tedy krom toho, že
pak nemusíte mít zpětnou vazbu a přesto tu hraje třeba Dobrochov i na ten malej
reprák. Sice nic moc, ale hraje. Faktem je, že pokud by to mělo hrát fest,
musely by se doladit ty pracovní body s ohledem na zkreslení a za to druhý oko
dál třeba 6L31 s normálním trafem výstupním. Možná by šla i PL84 podžhavená o
něco.. ona má žhavení 15V a kdybyste to teda žhavili cca 13V tak by to ty
flašky asi přežily i jely.

Určitý vliv mají i odpory v mřížkách takže i to lze vyzkoušet mezi asi 500kilo
až 10mega. No a 10mega doma nemám, že. (ani odpory, ani love, hi)) No a
nevylučuju, že na 250V něco přetěžuju, ale tím jsem se nezabýval.

Spíš je to věc k experimentování, ovšem raděj né na poli a naopak jó se zpětnou
vazbou a jen na 120V, neb 250 mě koplo do prstu tak, že bych někoho kopl hned do
prdele kdyby tu někdo býval byl byl.

Faktem je, že pokud by to bylo stíněný (cívky a fousy do gate a anod) a líp
nastavený body (měřením jak to zkresluje a proč na oscilu) plus ta pentoda na
reprák, jelo by to nepochybně dobře, ale na to nemám mechanický vybavení, díly
ani peníze o zdraví nemluvě. Drbal jsem se v tom den a pak jsem se nemoh
pohnout a půl noci jsem nespal, takže myš moc, že. No a oscilo je "zmrzlý" na
verandě takže to jsem taky pustil z hlavy.
