 LED lampička
Vydáno dne 18. 04. 2013 (341 přečtení)
co nežere
 Pokud chcete mít úspornou lampičku tak aby žrala jen
když svítí, je nutno při tak malých proudech které tečou nutno použít FET a ne

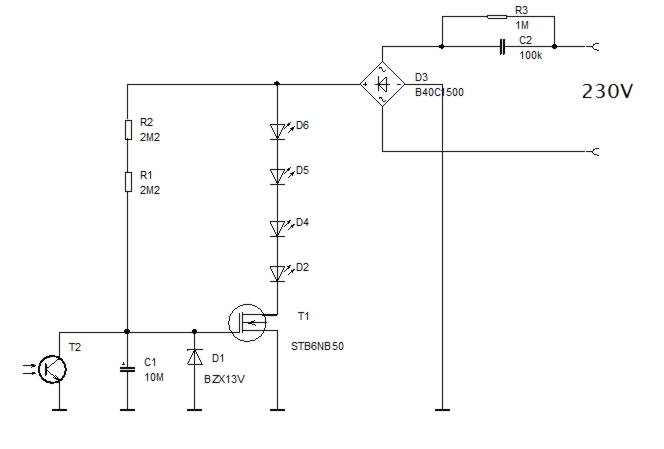

nějaký triak / tyristor. Posílám mou vytvořené a samozřejmě ověřené
schéma. FET se hodí nejlépe na 500 až 800V. Jelikož mám v zásobě nějaké od 3A
do 8A použil jsem tyto i když jsou značně předimenzovány. Velikost hodnoty
vstupního kondenzátoru určuje celkový proud který poteče LED diodami, odpor
přemostěný je pouze vybíjecí, pokud zařízení vytáhneme ze zásuvky a dotkneme se
vstupních kolíků ať nechytneme nějakou tu ránu. LED diod zapojených do série
jsem zkoušel od dvou do šedesáti bez jakýchkoliv problémů. Je jasné že zařízení
pokud nemá svítit a nežrat nesmí být zatížené zenerovou diodou a tak v této
době je v zařízení plné napájecí napětí a musí být samozřejmě patřičně
dimenzováno. Jedna vyjímka je pouze na napájení gate FETU kde je zenerová dioda
co jsem našel na 13V, maximální napětí může být do 20V ale ta je napájená přes
velké hodnoty odporů závislá také na citlivosti fototranzistoru. V mém případě
jsem zkoušel odpory od 2,2M do 8M a i více - takznaný bod přepnutí. Odběr v
neaktivní pozici je téměř neměřitelný. Gate mám přemostěný elektrolytem 10M a
nedochází k žádným nažádoucím blikáním, přechod nastává pozvolným rozsvěcováním
tak jak pomalu klesá světlo až k úplnému rozsvícení noční lampičky.
S
pozdravem Lubomír Malina
|
