Synchrodyn se dvěma EF80 na MW a SW

Synchrodyn se dvěma EF80 na MW a SW
Vydáno dne 23. 04. 2013 (1097 přečtení)

a na 12V na anodách!

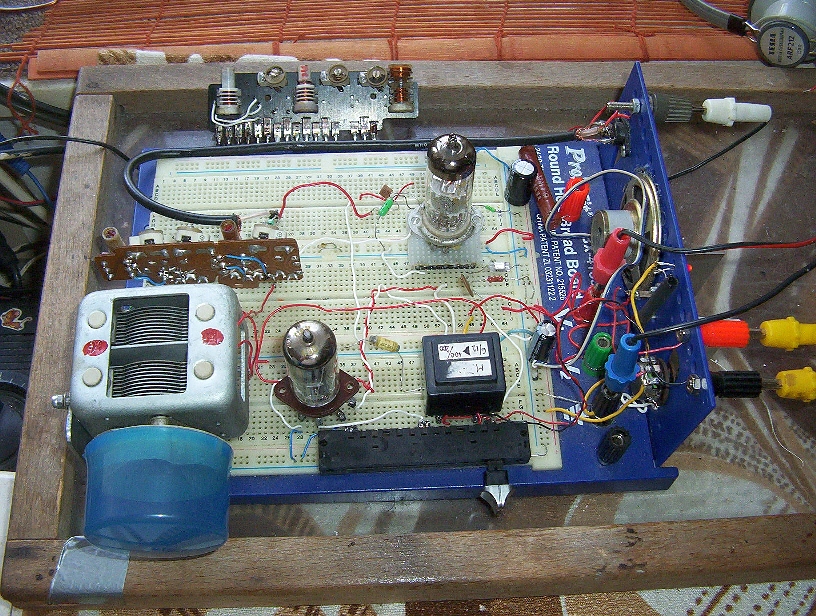

syncro Tak tohle je natolik zajímavý že na to obětuju instalační pixli co tu mám
poslední a postavím to na ni, potíž je, že mi už docházejí malý ladící kondy z
Hadexu co byly v Dominu nebo snad i T820 a brzy nebudu mít s čím ladit, že.
Trafa na výstup taky. Ovšem udělám to na KV nějak tak od 3MHz do 10MHz. Nemá
někdo zbytečný malý ladičáky s převodem?

Na rozdíl od jiných zapojení s polovodiči se to nesere, je to stabilní i na KV
a opravdu to synchronizuje! Večer snad zjistím jak to chodí na KV i SV a víc.

Ovšem při napájení 12V musí být ta EF80 nová nebo skoro nová a záleží na
odporech v anodě a G2 a na kondu mezi G2 a G3 i na kvalitě laděnýho obvodu! A
pro vyšší napájení byste museli změnit výrazně (zvýšit) ty odpory. A logicky to
žhavit JINAK! Jinak budete rázem bez elektronek, že. S EF85 to jelo, s E180F a
EF183 ne, ovšem netuším proč ani jaký byla kvality. (Na NF ovšem JELY!)

Holt to musíte vychytat aby to "SYNCHRODYNE" jelo "synchro" a nikoliv jako
"dýně"! Se starou flaškou nebude vazba a bude to jako dýně...

Oblíbeným fórem toho zpojení je vysoká selektivita, zesílení, automatické
doladění v rozsahu zachycení synchronizace a není potřeba nastavovat zpětnou
vazbu. Ovšem zavazbený to musí být furt a v celým bandu jako Rath! Což nemusí
být pokud máte blbý ladičáky, mizerný cívky a k tomu dodáte malý napětí jak
používam já! Pak to chce zkusit vyměnit cívku a popř. ten kond 56p za jiný. A
nebo použijete vyšší odpory a napětí na anodách ovšem taky jinak udělaný
žhavení. Ovšem i 85V zdárně kope jak jsem při tom zjistil...
Jinak já mám na G2 7.6V a na anodě 9.4V, samozřejmě u první flaše.
Jiným fórem je možnost příjmu AM, SSB a nejchcípš i DSB bez přepínání.
A bez nastavování kromě naladění, že.

Inou věcí je, že dle předpokladu se do toho sere Topolná: takže tam musíte mít
tlumivku 150uH a na KV možná i menší, tak 68uH nebo méně. Výhodou jsou ovšem
cívky bez odboček a bez vazebního vinutí na antenu. Z toho pohledu by to bylo
ideální na výměnný cívky na víc bandů. A ostátně a mezistátně: ono to kmitá,
že? Vhodně navázaný (vazebním závitem?) čítač na cívku by se rázem stal
stupnicí! Ale tak daleko to už dělat nebudu, navíc bych musel někde ukrást BNC
samici na panel což nemám doma.

Jo a k vámi zaslaným schematům: synchrodyn NENI superregenerační přijímač ač to
může vypadat podobně. Podobně to není ani negadynem, ač to je ještě podobnější.

Až to vyzkouším a přešukám na krabici tak napištím a pošlu fotky. Teď už nemužu
- nevim proč, ale po včerejším uklízení domu, dvora a zahrádky mne tak prasácky
bolí lýtka že je to jak kdybych včera lezl na Ďumbier! A tam jsem teda svinsky
dlouho nelezl!!! A navíc na svini nemám samici na cinch na ty výměnný cívky co
už mám, kdesi vyrobený na jiný přijímače... musel bych na ni jít k "Peloušovi"
a tam prostě nedojdu, teda tam jo ale buhví jak zpátky.
Otázkou je, zda to teda neudělám hlavně na 3 až 7MHz kde nebudu nic měnit.

Inak na vstup by bylo líp - pokud je to pak jen na jeden band - navrhnout
prostě propust na přijímaný band a bude po ptáku! A myším, že by stačila ze
smcc tlumivek. Třeba něco jako 3MHz až 10MHz a je...
Topolná je jak Topolánek: strašnej problém, jak se toho úplně zbavit.
