Synchrodyn

Synchrodyn
Vydáno dne 25. 04. 2013 (640 přečtení)

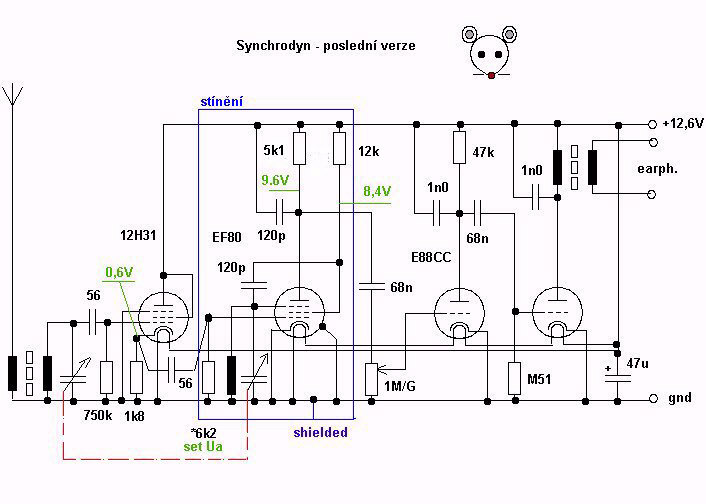

poslední verze

sync Tak tohle je už citlivý i hlasitý a jde to i "na poli podle skal" pokud teda
zastíníte aspoň laděný obvod a vhodněj to rozmístíte a nezapomenete zapojit
stínění té EF80.

Stínit to nějak musíte, jinak si totiž zahltíte vstup vlastním signálem z
ocsilátoru! Výhodou je když to zastíníte celý i s tou flaškou jak je namalovaný,
že. Tj. nejlip by bylo umístit tam i polovinu toho ladičáku a vytahat to ven
průchodkama a mít to třeba v pixli z kuprexitu s dirkama na větrání.

Ovšem zase to lehce sladíte, tady není žádný odskok oscu, takže cívky jsou
stejný, kondy jsou stejný... sladění je jednoduchý...

Napětí tam máte uvedený, především je záhodno dát místo odporu 6k2 trimr třeba
10k a vyzkoušet co a jak: na jednu stranu (k nule) bude klesat citlivost ač to
kmitá, na druhou stoupat, ale zas nesmí vypadávat ten oscilátor! Ten kond v
anodě moc nedělá, cokoli asi mezi 120p a 470p tam jde. Kond mezi g2 a g3 ovšem
dělá, vyzkoušejte mezi asi 56p a 470p, má vliv na kvalitu kmitání a mám dojem i
na šířku zachycení! (synchronizace, že, né záchytkou či chlupatejma!)
Zkoušel jsem to ovšem jen na MW bandu.

12H31 jsem použil kvůli 12V žhavení a myslím, že EF80 by tam měla jet taky.
E88CC jsem zase použil kvůli zesílení, je lepší jak jen jedna pentoda. Normálně
bych ale asi změnil odpory v přijímací části (experimentálně čili testem) a
použil napájení 18-20V a tři stejný EF80. Tam by to větší anodový napětí asi
kompenzovalo ztrátu zesílení na nf, všechny flaše by byly zaměnitelný a trafo
by bylo na 18V (popř.2x9V 300mA) což by dělalo po usměrněnní a filtraci asi
22-27V na anody. Šasi by se dalo udělat z kuprextitu a tím i zastínit tu EF80
dle obrázku i s částí ladikondu. To je ovšem dnes mimo moje finanční i technický
možnosti.

Když to bude dobře udělaný, nepoleze osc kmitočet na vstup a nebude snižovat
zesílení a dojebávat sladění cívek. Logicky by tam MOHLA být na vstupu feritka
ale zas pak to sladění nemusí být tak jednoduchý.
