k anteně mobilní rámovce na FM CCIR (ale možná i jiné?)
Je to částečně v řezu abyste věděli o co jde (ač né podle pravidel technickýho kreslení)V pricipu jsou to dva kusy materiálu spojený pod uhlem 45stupňů šroubem. Ten prstenec je suvný a zajišťuje jednoduchou aretaci ve svislé poloze, ve vodorovné to není nutný to drží vlastní vahou. Kloub je ve stožárku otočný, antena na druhém konci být nemusí, ale může. Uchycení je vsunutím nebo si něco zajistíte červem, že. Jde mi hlavně o princip, doufám že je to z toho vidět. Já na rámu mám navíc stojánek a dvě uchycení abych to mohl doma zkoušet, vy stojánek potřebovat nebudete (neb to dáte na tu "hajzltrubku") a uchycení vám pak stačí jedno a to v tom středu čtverce (lepeno hustým akrylátem).
Pokud to má ladit a být směrový tak ta antena MUSI být ve vhodné polarizaci, jinak to nejde! Podotýkám, že to nutně NEMUSI být ta teoreticky správná prože ví buh jaký odrazy můžete přijímat!
No a proto se musí na kloubu otáčet kolem vertikální osy a musí být možný ji i pootočit z H do V.
Signál z ní je vcelku jedlý, z prutu Degenu není lepší: ovšem tady jde aspoň odladit rušení, směrování je jednodušší a nezabírá to místo. (Ta "hajzltrubka" jde dole uchytit třeba i do skládacího stojánku od vánočního stromku!).
Jinou věcí je kvalita kabelu: některý stojí opravdu za strašný hovno, a to jak stíněním tak útlumem, takže je nutný vybrat aneb nejraděj "žádný účastnický šňůry" ale vyrobit si kabel z kvalitním konektorem a kabelem, že).
Samozřejmě mám i převozitelný dipol, ale:
není až tak problém ani na skutru vozit oboje (vytahovací tyčky dipolu či alternativně GP anteny se mi stejně vozí v trubce toho stožárku!).
Ovšem tohle je mnohem výhodnější v místech kde není "místo" a kde je silně nehomogenní pole takže kus dipolu neboí prutu by byl "v luftě" a spíš vyzařoval jak přijímal...

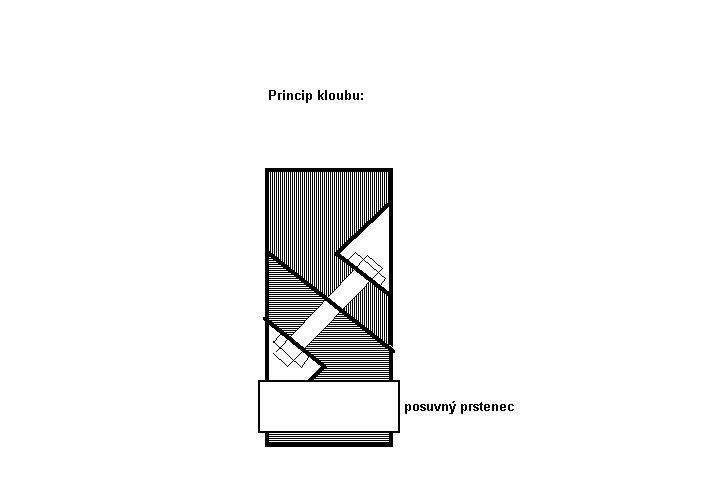

Princip kloubu
Je to částečně v řezu abyste věděli o co jde (ač né podle pravidel technickýho kreslení)
)
