Dvoulampovka s měničem

Dvoulampovka s měničem
Vydáno dne 26. 07. 2013 (519 přečtení)

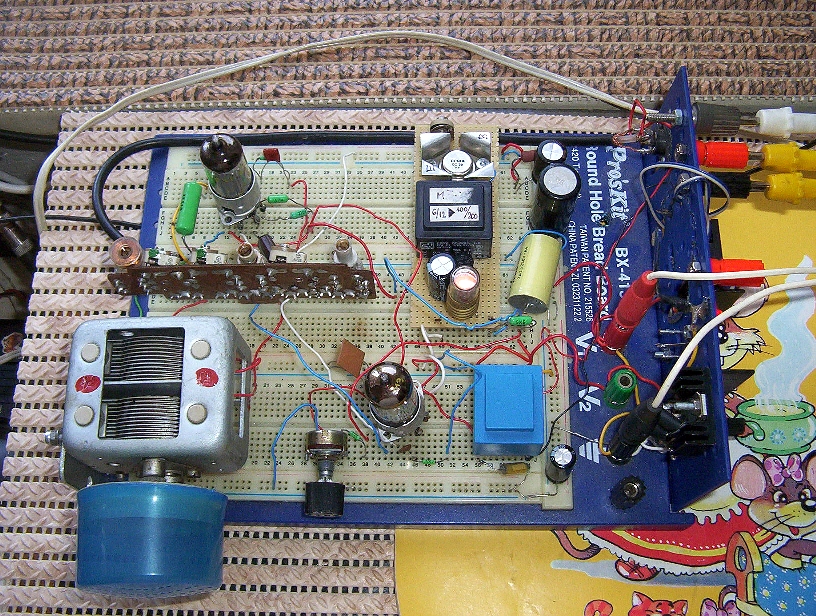

na zkušebním poli z "Děsu"

2lamp Takže konečně něco pro ty co furt skuhrali že stavím všechno jen s malým
napětím: dvoulampovka je téměř klasická, o měniči jsem psal. Takže jen pár
poznámek.

1/ ten odpor v G1 druhý flašky je opravdu 12k!! S ním to totiž jelo nejlíp a
doufám že to nebylo jen tou mou flaškou, hi.

2/ do zpětné vazby se při přelaďování bandem až tak moc drbat nemusí. Stanice
mají navíc skoro stejnou hlasitost (ty co slyším a tady v Brně - co bude večer
nevím, ale co vím, je že sem nepolezu protože tady bude vedro na zdechnutí)

3/ výstupní trafo by možná bylo lepší jiný ale kde nic není, ani červ nebere...
lepší by bylo taky trafo 240/2x6 protože byste mohli zkusit zda je to lepší na
"6" nebo na "12" - teda ty "hluchátka". Mohl bych zkusit normální flaškový
výstupák a "uši" od walkmanu, ale vy byste ho v tom hicu šli hledat? No já teda
né... (He... původně jsem napsal "od waklmanu" - no je to dnes blíž pravdě, je
to v něm samej "vaklkontakt"...)

4/ měnič vesele mění a jede asi na stovkách Hz (uchem, rozhodně nepolezu pro
osciloskop, na verandě je na zdechnutí jak říkal ten pavouk u stropu a zdechl)
Výhodou je, že ta frekvence je dost velká aby stačily na filtraci malý ellyty
ale dost malá aby nevznikaly harmonický co by lezly do vstupu /jakože kmitat to
na desítkách kHz, tak to neprojde tím trafem ale zato to bude úžasně rušit/.

5/ tímpádem nepotřebujete velký kondy na jeho výstupu a stačí to co je ve
schematu. Já mám dokonce ten druhej blíž k přijímači jen 3u3 (holt jinej nemám,
že)

6/ vrčení pokud se objevuje tak akorát proto, že to leze "po zemích" na tom
šíleným poli z Děsu a všechny jsou tady spojený: ten přijímač s magiokem v
předešlým testu ovšem byl napájenej jinak a byl vlastně na desce mimo měnič
takže tam nebylo slyšet nic. Vrčení navíc leze ven hlavně ze VSTUPU toho měniče
takže tam jsou ty velký ellyty a odporný 2R2 odpor. Zbytek případnýho vrčení
padá na blbý země nebo spíš nestíněný vstup mřížky g1 u druhé flašky.
Za normálních okolností (stíněný přívod k mřížce) by nevrčelo nic.
