z toho co najdu, protože koupit nejde nic

civka Na řadu zapojení je nutné mít nějakou cívkovou soupravu což se (jak jinak) u
nás nesežene (neb v tom není procesor, že, a stavět přijímač s cívkama je "mimo
mísu") . V USA nebo Rusku to seženete, ale zase se vám nevyplatí doprava. (Leda
byste si do USA rovnou psali o ladikond a trafo Bogen 725 což vřele doporučuju:
u nás nebude ani ladikond ani to trafo a brzy asi ani pošta která by vám to
doručila)

Protože vždy nejde použít feritku a nebo je to zcela nevhodný, je nutné si něco
vyrobit z toho, co kde najdete doma. Samozřejmě ideální jsou cívkový lišty z
Rigy 103 jenže ty neseženete vůbec. A mají jednu nevýhodu: tam kde je antenní
cívka už zas není na ladící odbočka. A na druhé cívce kde jsou odbočky dvě není
zase antenní cívka a vazební vinutí.

Z toho pohledu je jednodušší něco spáchat co vydrží "na všechno" od krystalky
přes tranzistory až po elektronky. (Se švábama nikdo experimentovat nebude, ty
co by se na to hodily nejsou a ty co jsou jsou leda víte na co).

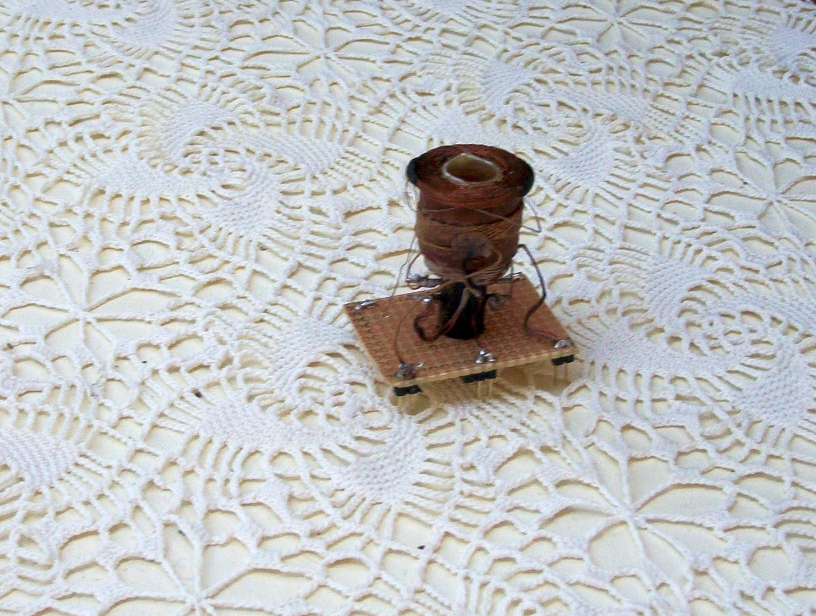

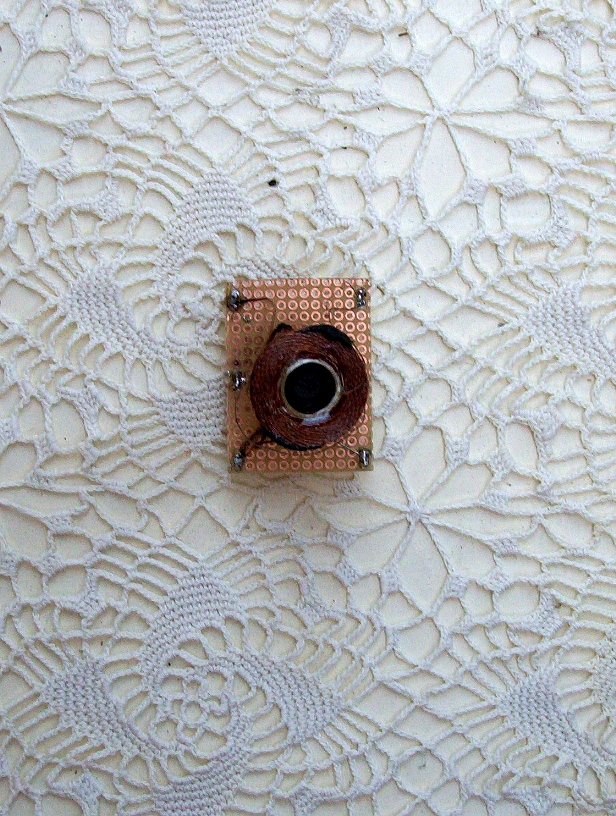

Já jsem použil cívku co byla dle mne z SV odlaďovače a vinutá klustým vf lankem
(typuju 27 nebo víc drátků). Tedy žádný čínský šaškec s neviditelným drátem!

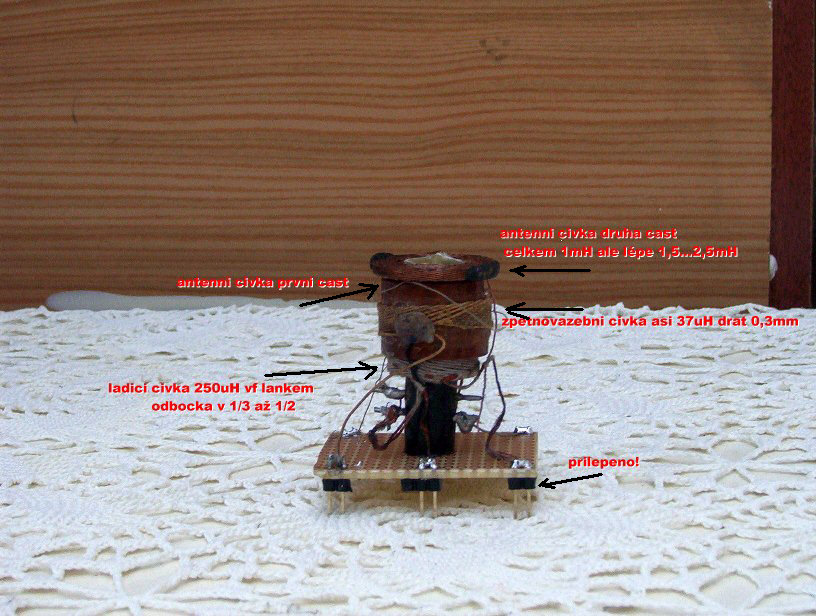

Cívka sama má (s jádrem) kolem 240uH a odbočku někde mezi 1/3 a 1/2 od zemního
konce (což by se hodilo na diody krystalky).

Vazební cívka je cosi navinutýho drátem 0,3mm na papír. trubku a má to asi 37uH
a hlavně to přesně vleze přes to SV vinutí: ovšem asi si tam budete na něj
muset namotat něco sami. Ta lze buď použít na zpětnou vazbu nebo na vazbu na
tranzistor. (Zpětně můžete pak vazbit do tý odbočky ladící cívky nebo si někam
přidat další vinutí).

Antenní cívka je u mne ze dvou kusů, jinak nic vhodnýho doma nebylo. Část se
skovává pod tou vazební cívkou a část druhá je nad ní. Tohle už může být
drátkem ale má mít tak 1.5-3.5mH, bohužel u mne je to jen asi 1mH. (To pak
způsobí pokles síly signálu na frekvencích pod asi 650kHz ale jinak nic)
Pochopitelně že ji vyrobíte z jednoho kusu, pokud to půjde. Šla by použít i
nějaká DV cívka, ta by totiž měla mít tak 2.2mH. Já mám jednu patrně z
mezifrekvence 468kHz a druhou bůhví z čeho. Ovšem jede to taky.
