 FET za 3L31
Vydáno dne 01. 08. 2013 (379 přečtení)
schema a fotky
Dobrý den,
Včera jsem experimentoval v tom nesnesitelném vedru na konkrétní záměně koncové bateriové elektronky v přijímači 3101B. Celý nf zesilovač se skládá z elektronky 1S5T a 3L31. Při použití minule zaslaného schéma dvoutranzistorového zesilovače lze nahradit obojí dvojici elektronek najednou, pokud nahradíme i diodu která je součástí první elektronky. Když je zapotřebí nahradit pouze koncovou lampu lze na vstup zesilovače vřadit 1M odpor pro snížení zesílení a plně tím nahradit koncovou lampu. Při měření spotřeby a subjektivním poslechovém výkonu jsem neshledal žádného rozdílu.

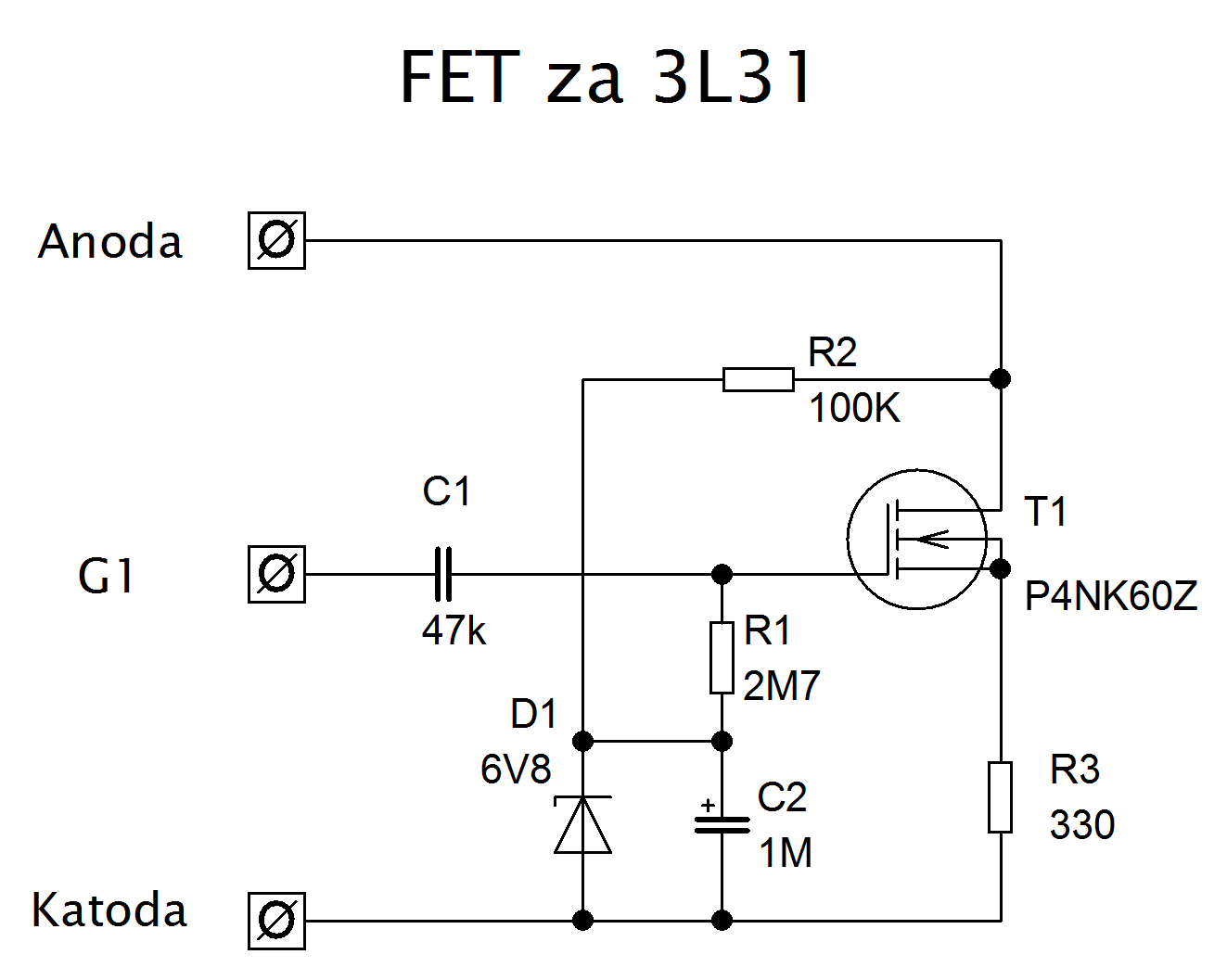

Dále jsem se zaměřil na další zjednodušení zapojení při náhradě pouze koncové lampy jelikož podle experimentu nevykazuje nějakým extrémním zesílením (alespoň ne ty co mám k dispozici). Myslím že toto nové schéma je opravdu jednoduché připojené pouze třemi vodiči a přitom v bateriovém pořijímači hraje poslechově a také celkovým odběrem naprosto stejně.
Opět je zde svázané zenerové napětí D1 s vřazeným odporem R3. Při větším odporu klesá odběr ale i zesílení a při nižším zenerovém napětí klesá proud a opačně. Takže vzájemnou kombinací lze docílit jisté zesílení a požadovaného proudu.
Pro příklad když chci docílit vyšší zesílení obvodu, vložím zenerovou diodu D1 o něco nižším napětí a abych zachoval proud který byl nastaven musím znenšit odpor R3 a tím i zesílení.
V tomto předloženém zapojení jsem měl nastavený proud na 6 mA při 70V, s měnícím se napětím se proud hýbe jen lehce díky stabilizaci a samozřejmě lze nastavit podle potřeby cokoli. Pro ještě větší zjednodušení zapojení není bezprostředně nutné ani zapojovat C2. Toto zapojení je zase takový nástřel, dají se tím nahradit i jiné koncové elektronky při úpravě daných parametrů a toto zapojení může pracovat i do velmi vysokých napětí a proudů, pokud se doplní FET chladičem.
Jednu mouchu to může skrývat v přijímači, kde je vypínač pouze na žhavení elektronek a proud by zůstal koncovou elektronkou nezměněn.

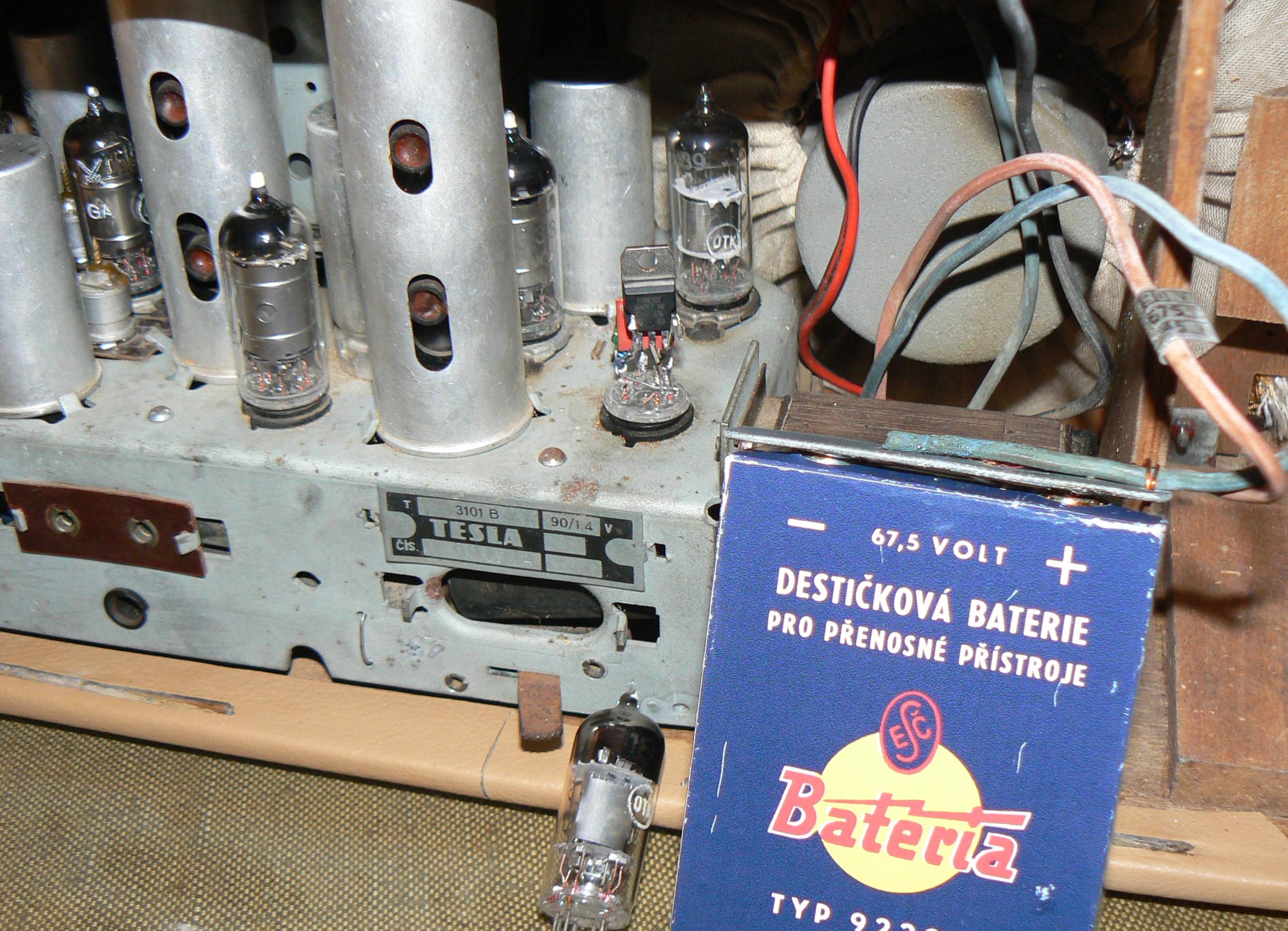

Posílám foto hotového sestaveného FETového modulu elektronky 3L31, lze to vyrobit opravdu velice malé, ani jsem nepoužil nejmenší součástky.

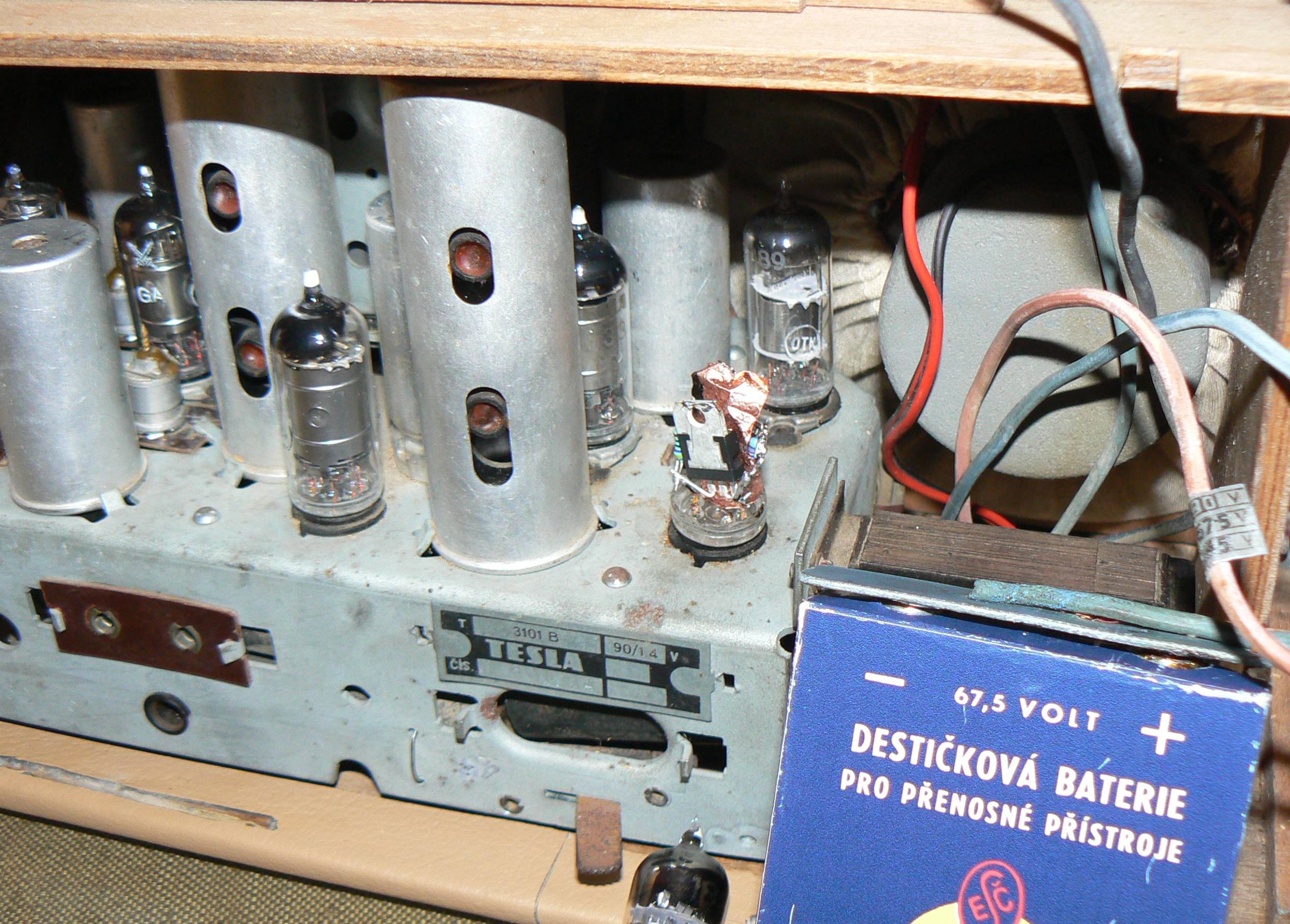

Dále vloženou náhradní FETovou elektronku v hrajícím přijímači a to jednotranzistorovou verzi i dvoutranzistorovou verzi.
