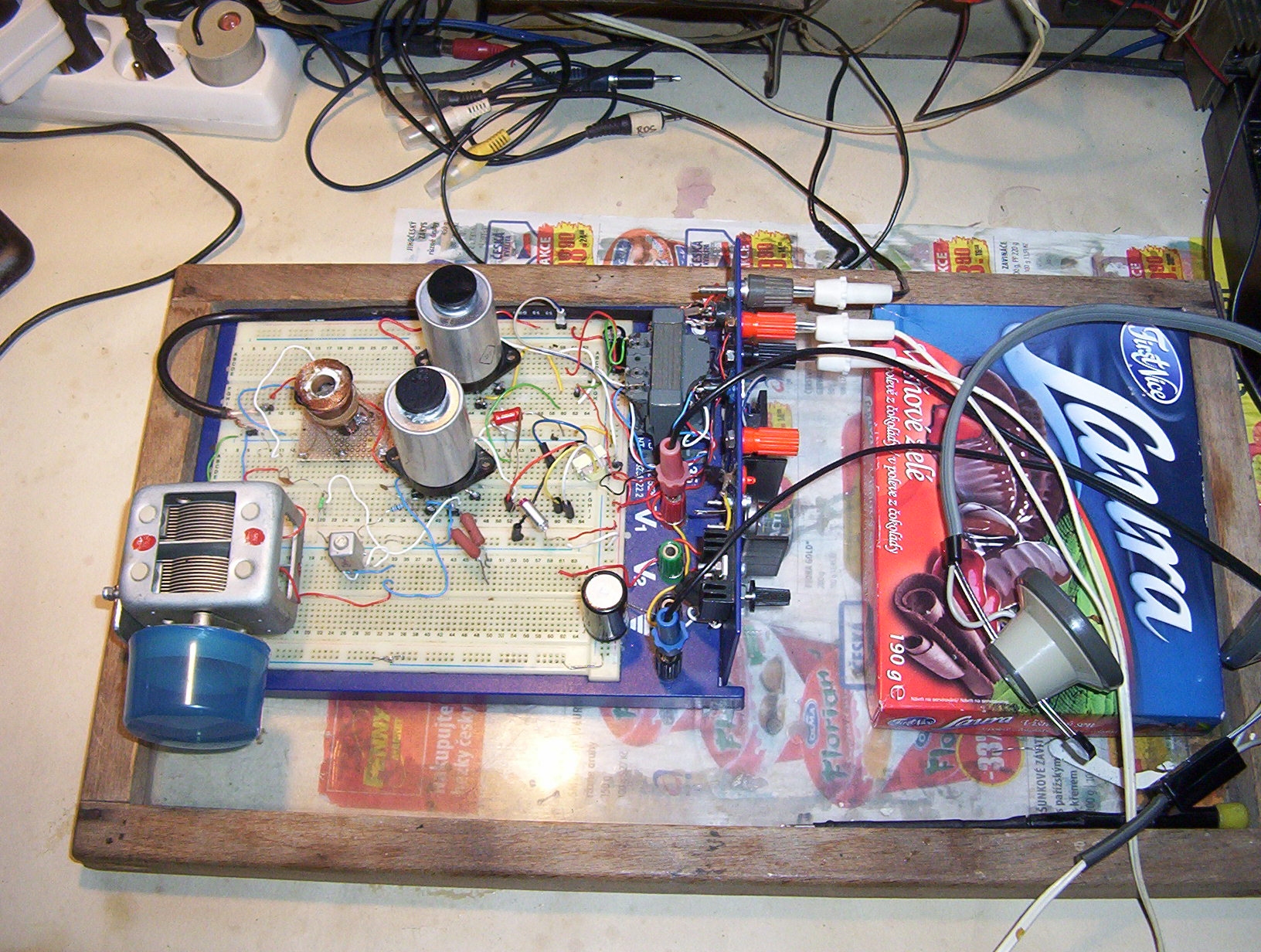

 Synchrodyn na 9V
Vydáno dne 29. 10. 2013 (453 přečtení)
se dvěma 4Ž1L
Novy1
Nebudu to zapojení rozebírat neb jsem to už jednou někde dělal. Citlivost je
asi stejná jako u zpětnovazební dvojky co má mřížku na zem (ta s předpětím g1
na +1V dává o něco vyšší hlasitost.)
A nevýhoda je teda potřeba dvojitýho ladikondu a stíněné cívky pro oscilátor,
ovšem na druhý straně nepotřebujete zpětnovazební vinutí, nemusíte nastavovat
kompenzaci vazby ani tu vazbu a v principu je to vlastně i jednodušší.
Selektivita by tady měla být lepší ovšem to je otázka. U extra slabých stanic
je lepší běžná zpětná vazba protože tady může vypadnout synchronizace (nebo při
velkém úniku), pro normální obsluhu a spíš místní stanice je tohle lepší,
protože nemusíte nic nastavovat. Jemné ladění jde tadyk spáchat tím, že se k
osc. cívce dá ladikond cca 10pF nebo běžný v serii s cca 6p8.
Ovšem šlo by to doladit i varikapem, ale pak nějakým s malou kapacitou a napětí by se pro něj muselo stabilizovat! Což je ale zase pak nevýhoda, protože jinak ho stabilizovat není nutný.
( Celý článek | Autor: Krysatec |
Počet komentářů: 5 |
Přidat komentář |
  )
|
