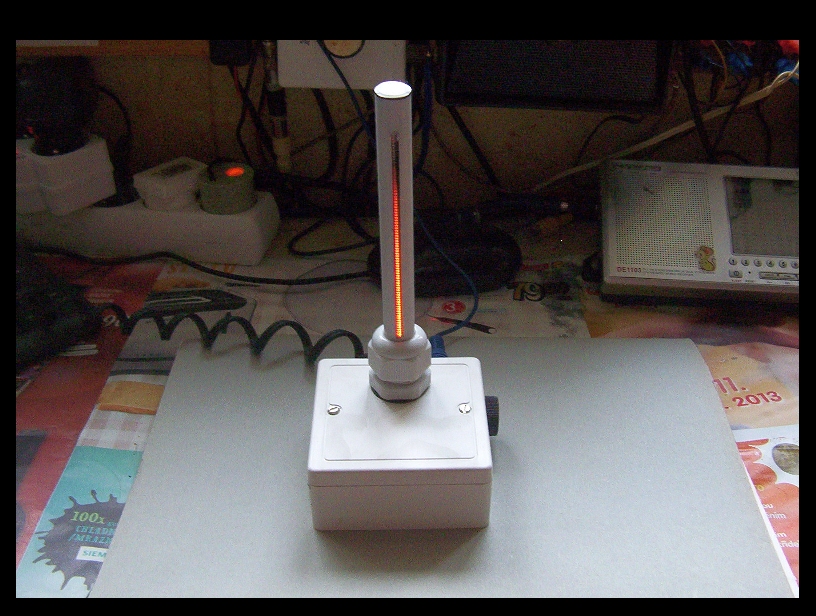

s IN9 nixie

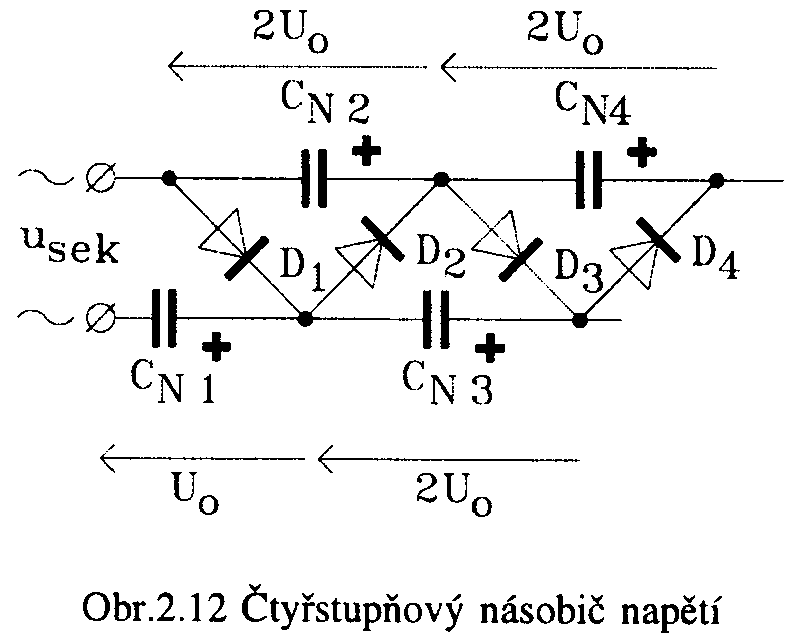

Na vstupu je poťák na nastavení citlivosti, za ním předzes s 2N3904, za ním zdvojovač napětí se dvěma Ge diodama a nakonec ten stupeň s vysokonapěťovým tranzistorem budícím tu doutnavku. A napájený je to ze sítě přes miniaturní trafo z kalkulačky OKU107 co dávalo asi 40V čili přes násobič čtyřma. (Předzes je ovšem napájenej jen ze 40V a přes RC filtr.) Citlivost jsem neměřil, ale jde to normálně vybudit z link. výstupu Degenu 1103 při nastavení poťáku na indikátoru asi na 1/4. Závěrem bych podotkl že by měl být v serii s doutnavkou odpor asi 3k9 a napětí na ní max 140V podle datašítu, ovšem moje je stará a takto to nejde. Aby se to rozsvítilo celý potřebuju teda násobič čtyřma a ne jen třema (což by stačit mělo) a odpor asi 2k2. U nový by to ale mohlo být úplně jinak!!! Takže bacha... abyste ji neodrovnali. A mimochodem ten muj zdroj bude dost měkkej: v násobiči jsou tam kondy pouze 4u7 na 100V!! Což asi tou doutnavkou extra velký proudy nepustí, že... Myšméně viděl jsem německý schema kde byl v serii odpor jen 270R a napájení 150V! Takže ví buh jak to je... asi je nutný to opatrně zkusit. Holt nějak tak, aby se při otevřený bázi rozsvítil celej sloupec ale tak akorát a podle toho volit ten odpor )a podle napájecího napětí, že... co kdybyste měli 200V nebo tak... ono totiž jde o napětí na té doutnavce (140V v datashitu) a né napájecí, že.
Výhodou je, že je to přenosný protože to má vlastní zdroj, jde to vyrobit celý doma a hlavně na rozdíl od ručiček budíků to nemá překmity a spoždění - reaguje to okamžitě a přesně. To by sice šlo i s LED ale museli byste jich na tu přesnost mít tak 40-50 a šílenou elektroniku (co je jinak úplně na hovno a dražší jak to nixie bargraph..). "Da zdravstvuet Soveskyj sojuz", hi!!

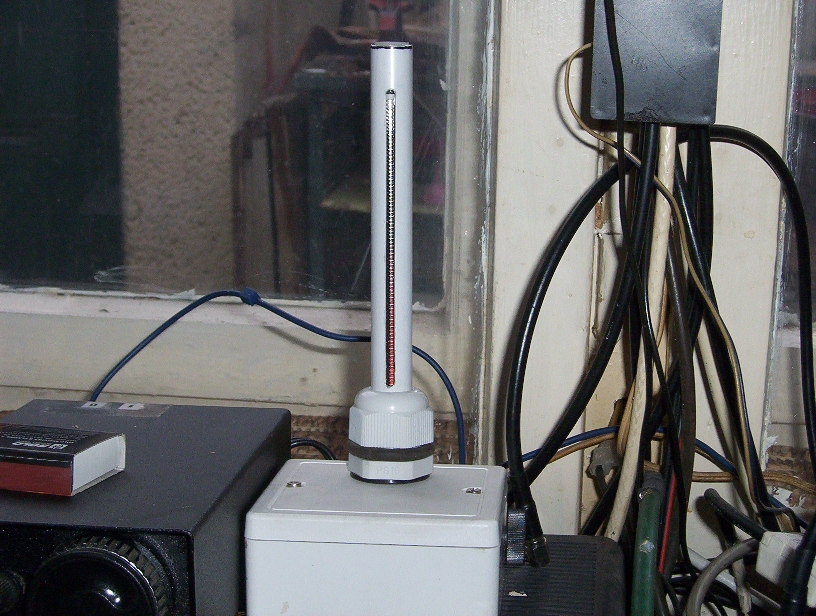

No a abyste vy krysy zas nepištěny že tohle a tamhle a že to blbě vypadá (naštěstí nejsou komentáře..) tak jsem dodal jednu fotku nahoru: aby nebyl vidět ten závit (protože uřezat to nejde), dal jsem tam gumový prstenec.
Indikátor
Na vstupu je poťák na nastavení citlivosti, za ním předzes s 2N3904, za ním zdvojovač napětí se dvěma Ge diodama a nakonec ten stupeň s vysokonapěťovým tranzistorem budícím tu doutnavku. A napájený je to ze sítě přes miniaturní trafo z kalkulačky OKU107 co dávalo asi 40V čili přes násobič čtyřma. (Předzes je ovšem napájenej jen ze 40V a přes RC filtr.) Citlivost jsem neměřil, ale jde to normálně vybudit z link. výstupu Degenu 1103 při nastavení poťáku na indikátoru asi na 1/4. Závěrem bych podotkl že by měl být v serii s doutnavkou odpor asi 3k9 a napětí na ní max 140V podle datašítu, ovšem moje je stará a takto to nejde. Aby se to rozsvítilo celý potřebuju teda násobič čtyřma a ne jen třema (což by stačit mělo) a odpor asi 2k2. U nový by to ale mohlo být úplně jinak!!! Takže bacha... abyste ji neodrovnali. A mimochodem ten muj zdroj bude dost měkkej: v násobiči jsou tam kondy pouze 4u7 na 100V!! Což asi tou doutnavkou extra velký proudy nepustí, že... Myšméně viděl jsem německý schema kde byl v serii odpor jen 270R a napájení 150V! Takže ví buh jak to je... asi je nutný to opatrně zkusit. Holt nějak tak, aby se při otevřený bázi rozsvítil celej sloupec ale tak akorát a podle toho volit ten odpor )a podle napájecího napětí, že... co kdybyste měli 200V nebo tak... ono totiž jde o napětí na té doutnavce (140V v datashitu) a né napájecí, že.
)
