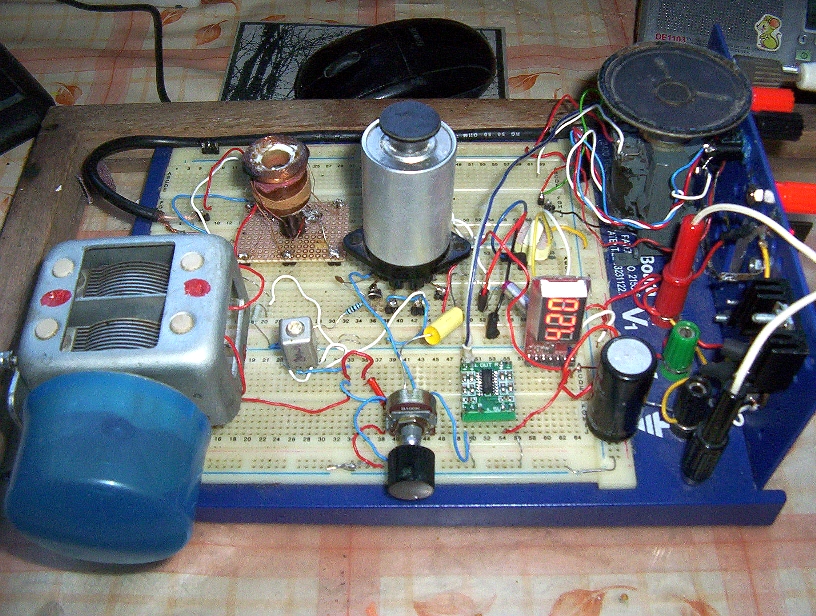

Tak tohle je přijímač s tím zesilovačem v třídě D co o nich psal Nalim. (Používám logicky jen jeden kanál.) Výkon sice není bůhví co ale ono to taky není extra jak vybuzený, ten signál toho synchrodynu s 4ž1l je pochopitelně slabej a NE612 ještě nemám (ovšem to neznamená, že to taky nebude slabý) ale na reprák to stačí, ovšem musí to být slušnej reprák, né s mizernou účinností. Navíc mám dojem, že tam mají být 4ohmy, logicky tam mám 8 protože malej a na 4ohmy u mne neexistuje. (V jistým smyslu to znamená čím novější reprák, tím hůř pro vás - ty nový mají na prd účinnost!). Na
napájení klidně stačí 4,2V takže beru to, čím žhavím tu flašku. Jo a bacha, nesmíte zapojit ty výstupy mezi sebou nebo proti zemi!! Jinak se nezdá, že by to rušilo, tady mám větší bordel z jiných věcí, ostatně ten přijímač jede, že. Žádný frekvenční charakteristiky, zkreslení a tak jsem ale neměřil, na to na co to mám na tom prakticky nezáleží nemluvě o tom, že na to nemám vybavení a možná to už na inetu někde je. U mě bude sedět na tom poli i s voltmetrem a tím je po ptáku. Akorát doporučuju zapojit ho přes stabec 7805 protože 12V by asi nevydržel, hi! (Prej by vydržel 6V, ale bude dost nasranej a při 6,6 zdechne...)
Jinak u mne to možná taky neruší protože ve filtraci sou dost velký kondy a je to celý až za LM317 zatím co ostatní před ním. Na výstupu prej (dle "datashitu") mají být kondy asi 220p z každýho fousu na zem, přívody na reprák do 10cm a feritový "berličky"... já teda nemám z toho nic a ten samotnej přijímač to neruší. Ani toho Degena vedle na stole. Což neznamená ale nic, že. Výhodou ovšem je teda aspoň ten relativně velký výkon při malým napájecím napětí (jede to od 2,5V do 5,5V).
Což je zase tím, že je tam patrně na výstupu můstek, že. No a při napájení z akkuptáku či baterek velká účinnost při malý spotřebě. Myšméně musíte vycházet z toho že to teda budete živit ze tří článků nebo z jedný lipolky. Dva NiCd na to stačit (jako dycky) nebudou.
